Распределительный шкаф ШР с управлением насосами

Требовался напольный распределительный шкаф ШР (НКУ) для промышленного объекта: приём и распределение питания 380 В, цепи управления 230 В, защита и коммутация групп потребителей, пять насосных линий с плавным пуском, местным и дистанционным управлением и сигнализацией. Работы — по проектной документации ГНТ.34.2020.03-04.01.2.ЭС.ОЛ1.

Основные требования: степень защиты IP54, номинальный ток до 400 А, габариты не более 1700×1600×400 мм, комплектация аппаратурой Schneider Electric (корпуса Spacial, автоматы Compact NSX / Easypact, Acti9, устройства плавного пуска Altistart ATS22).

1. 1. Изучили проект и электрические схемы объекта.
2. 2. Подобрали аппаратуру и корпуса, согласовали спецификацию с заказчиком.
3. 3. Разработали комплект конструкторской документации шкафа ШР (однолинейная схема, схемы подключения, монтажные решения).

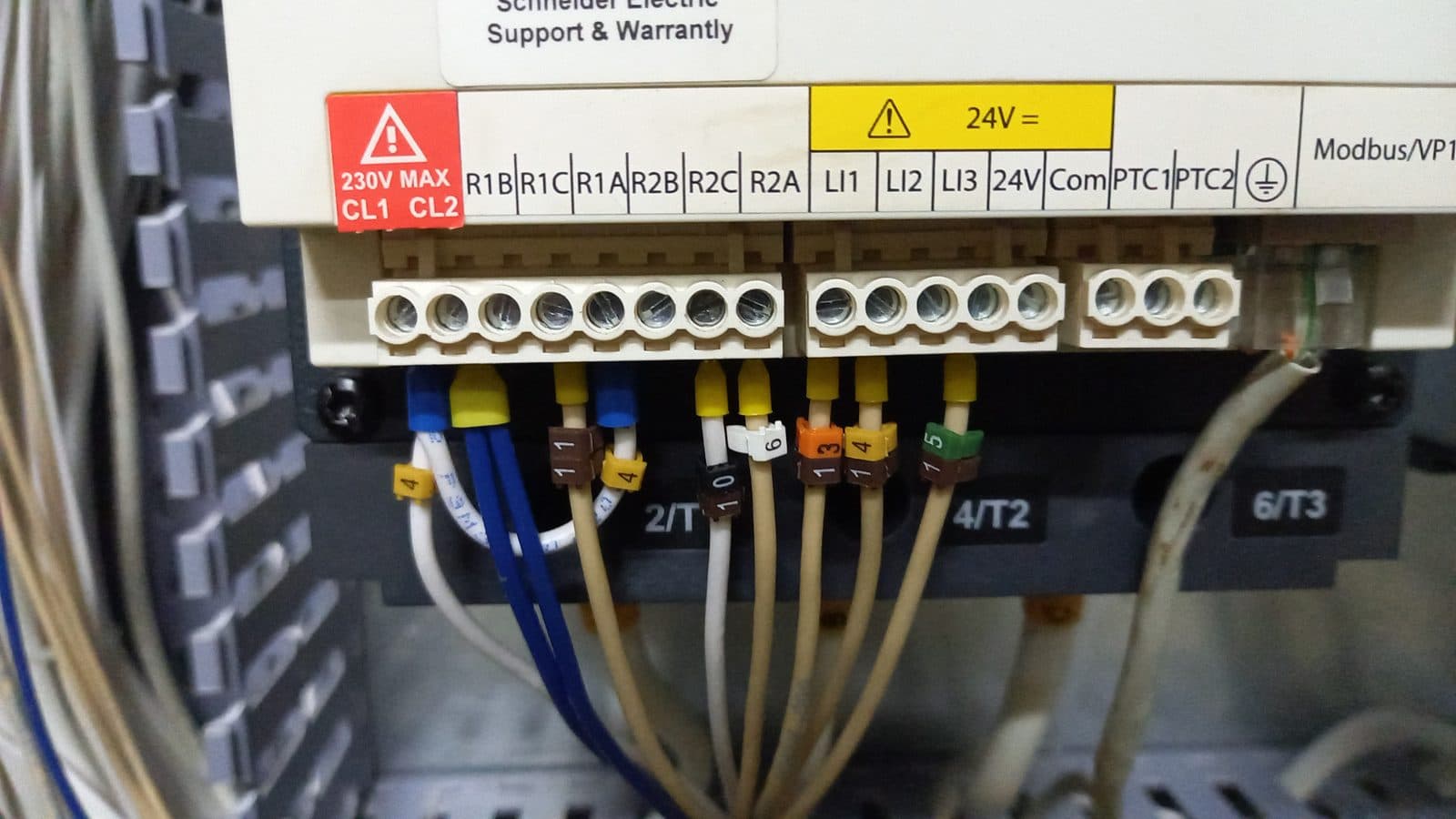

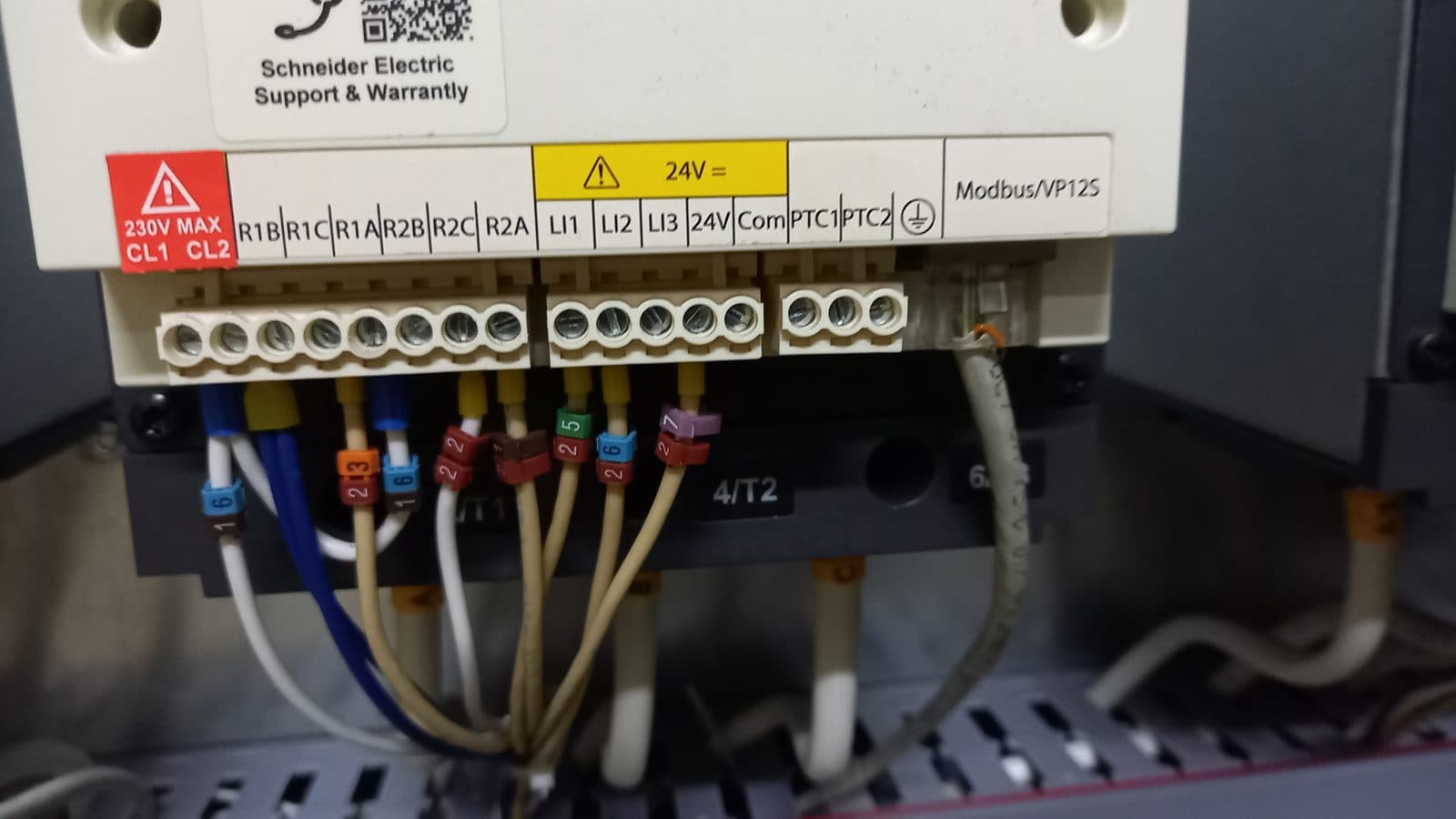

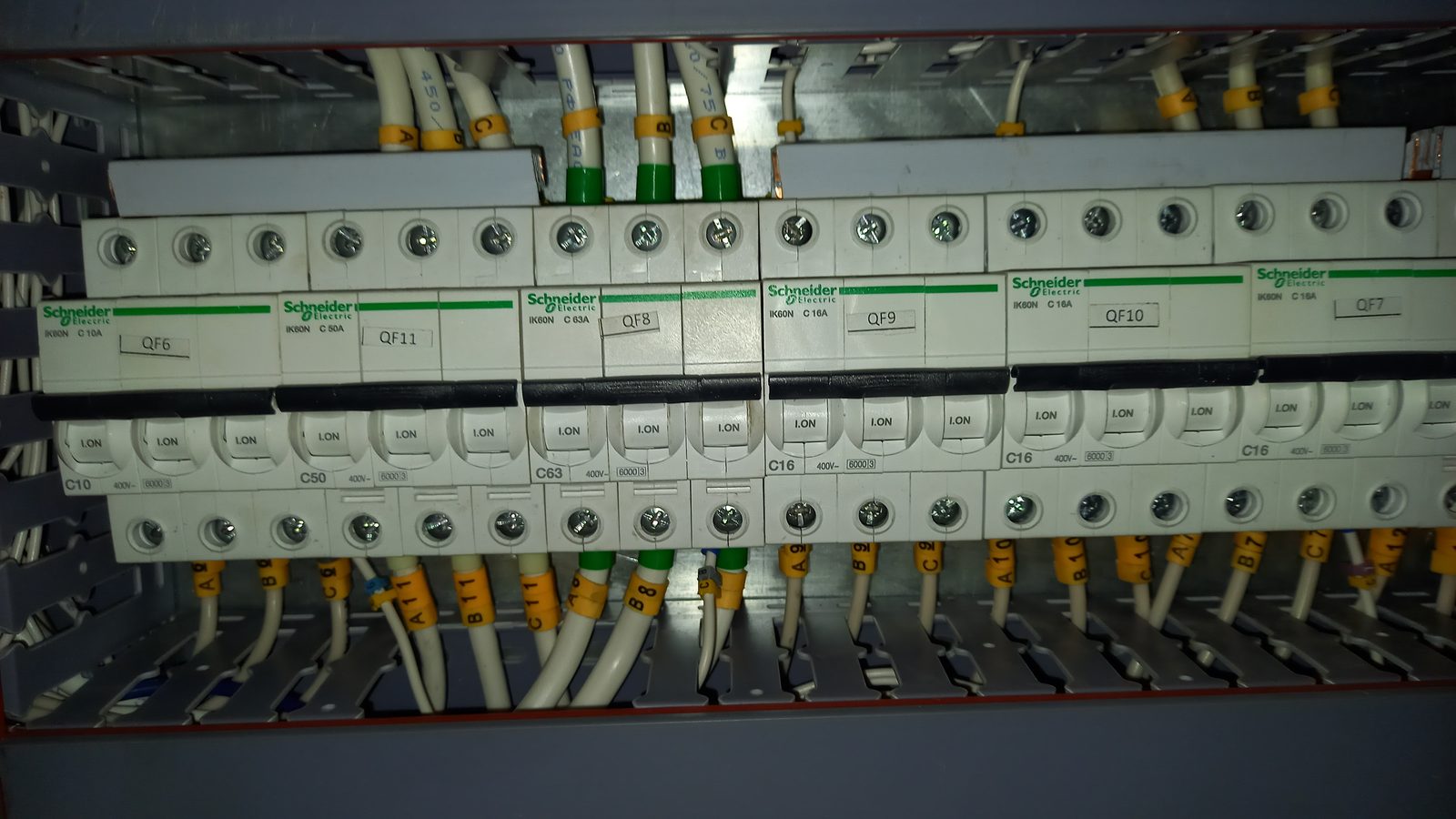

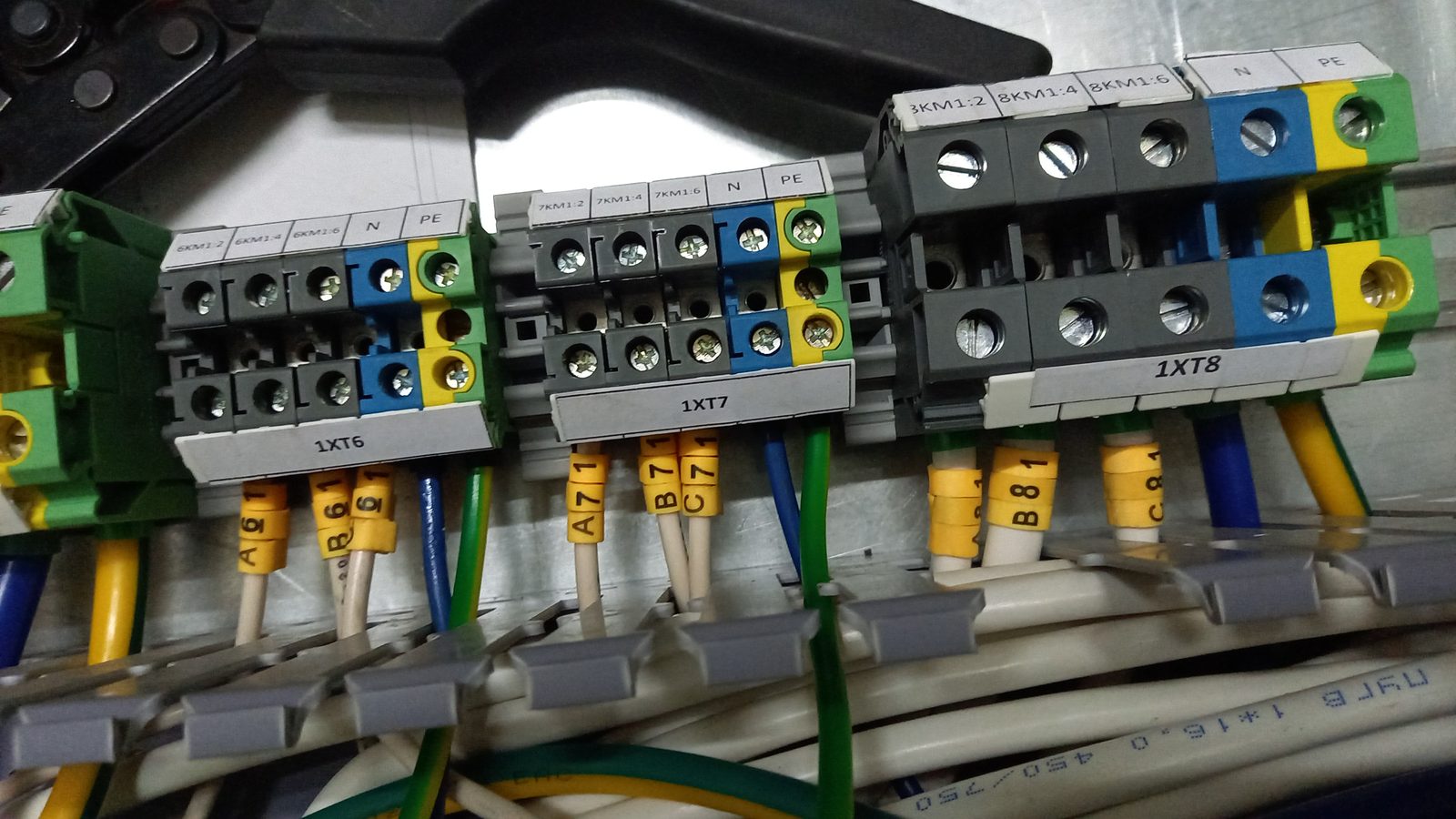

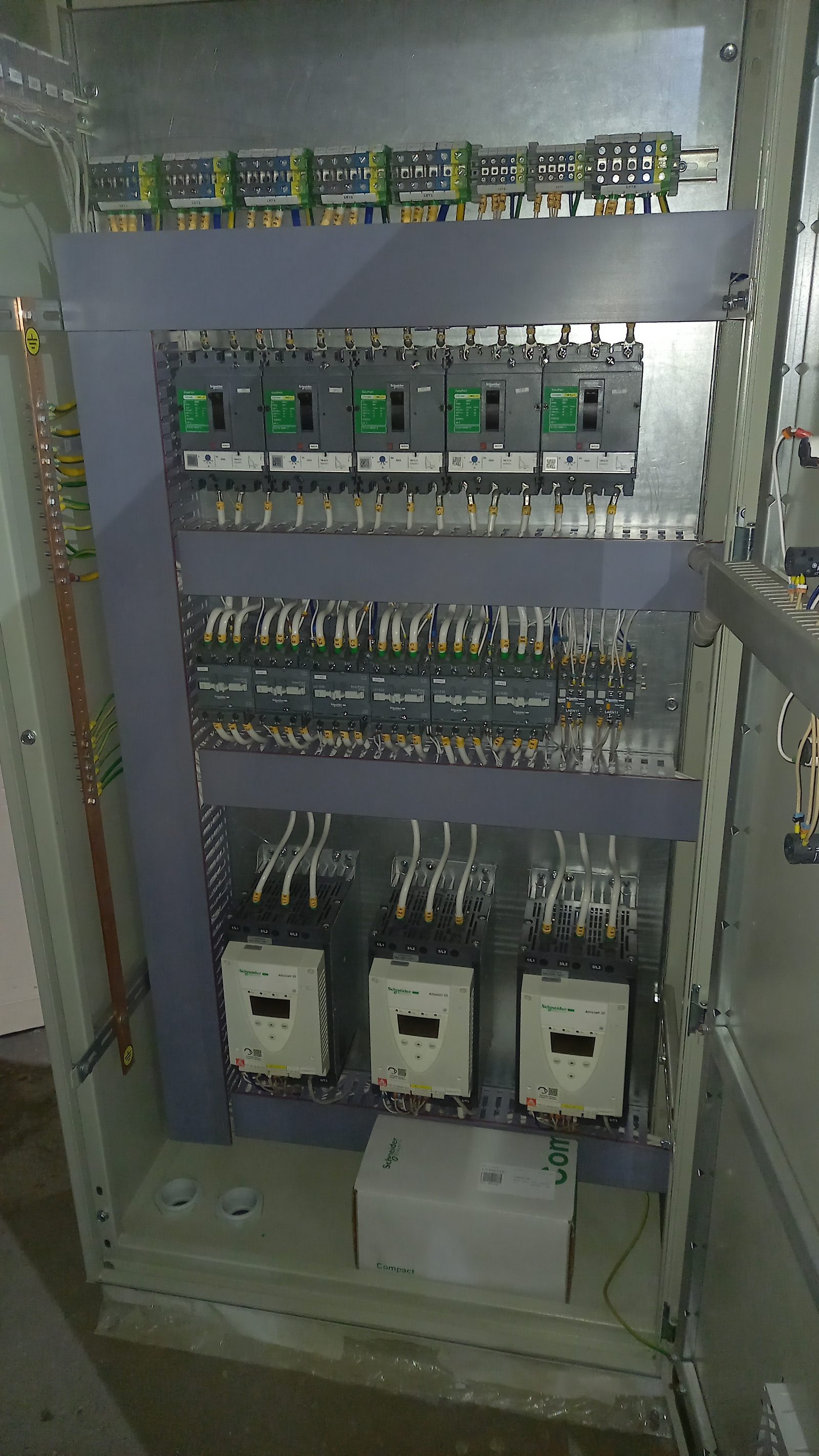

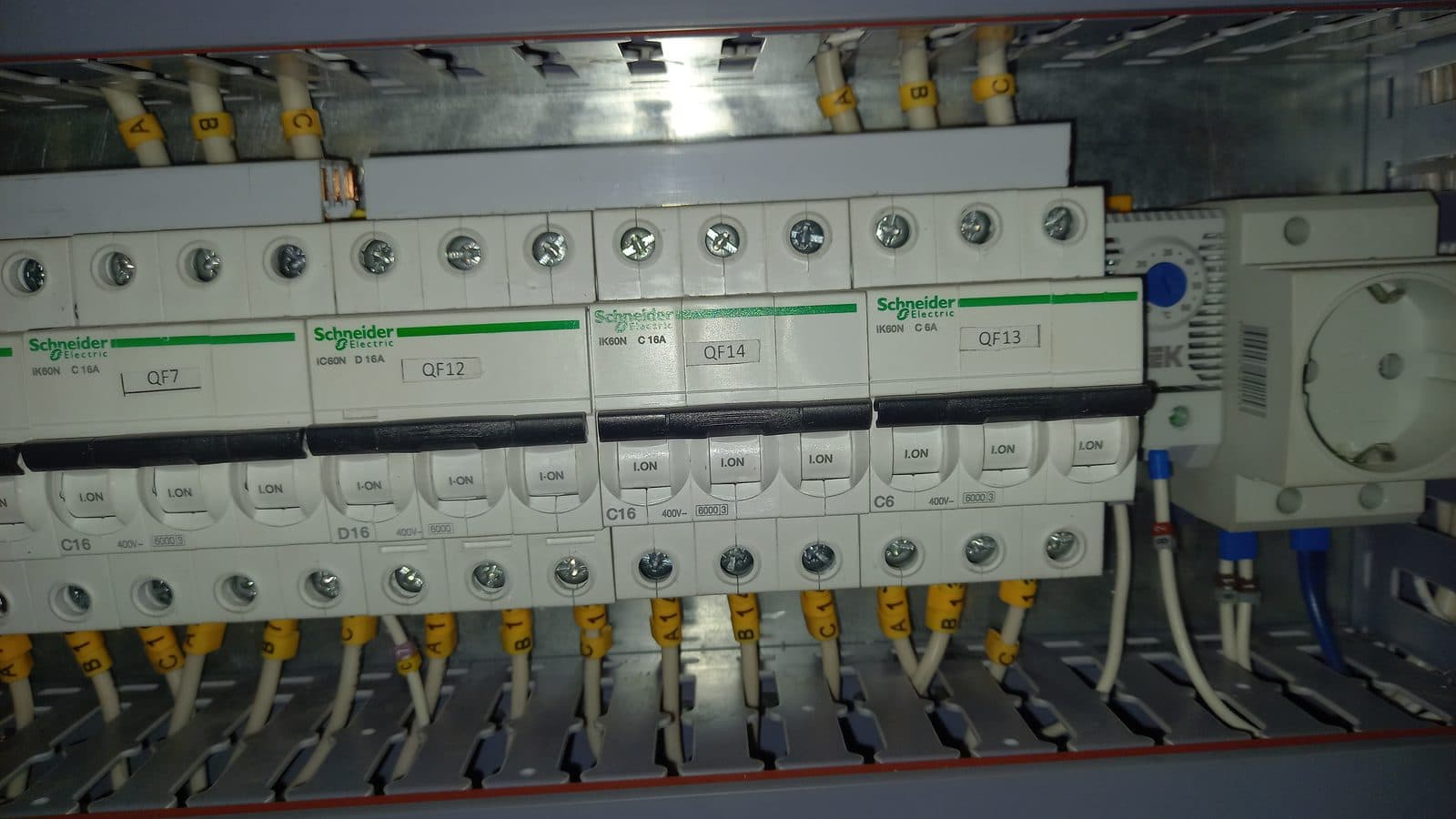

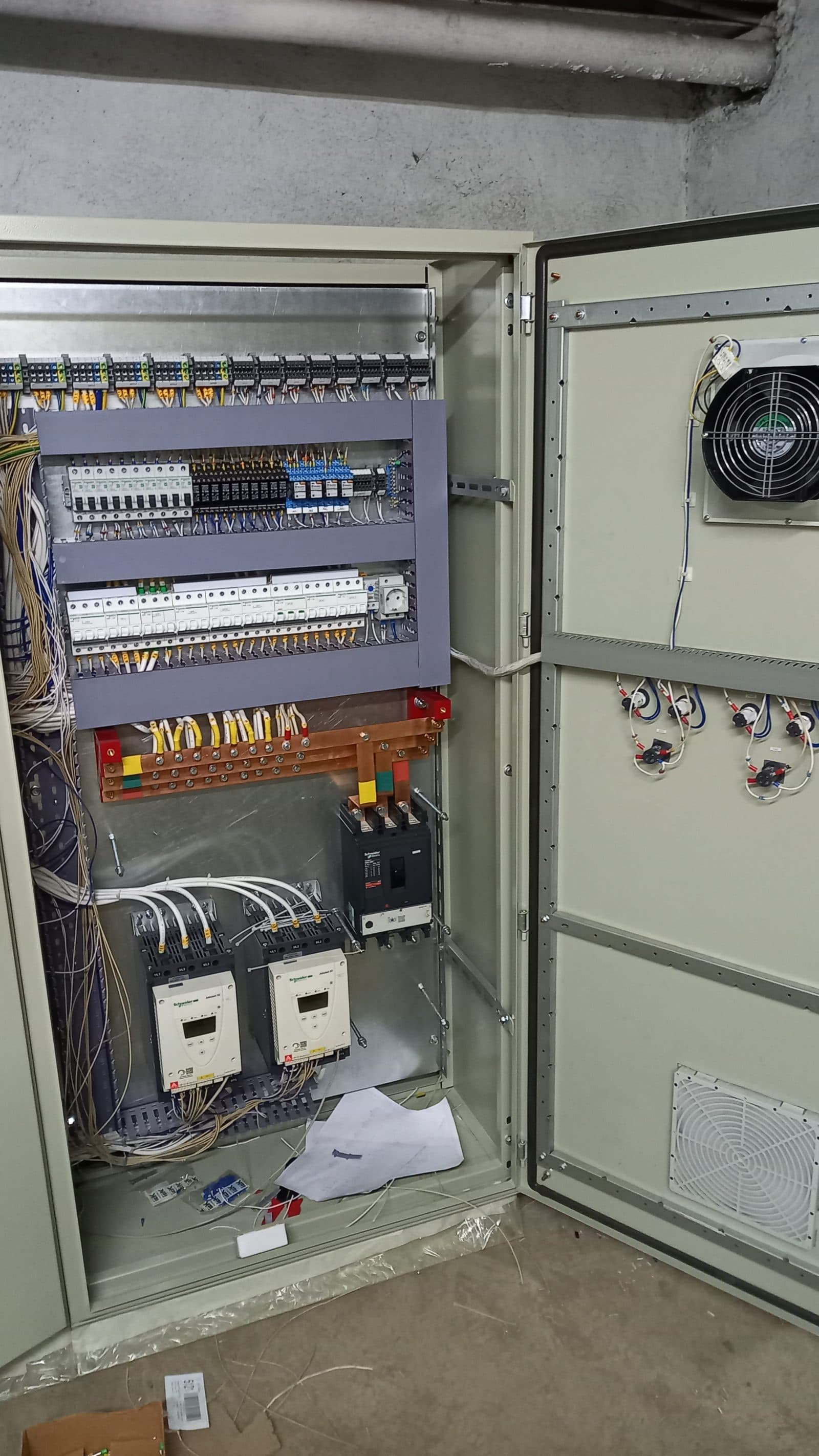

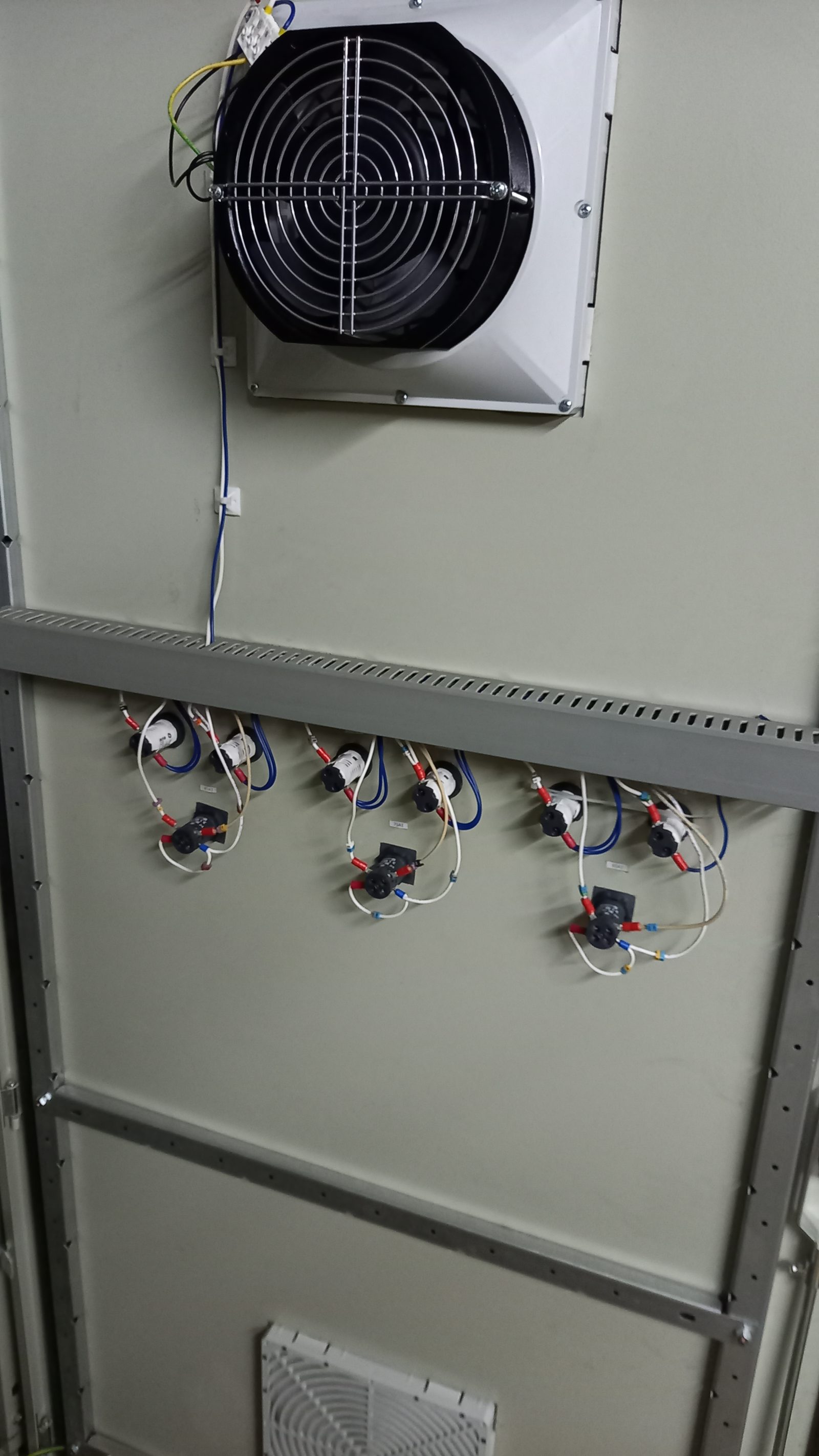

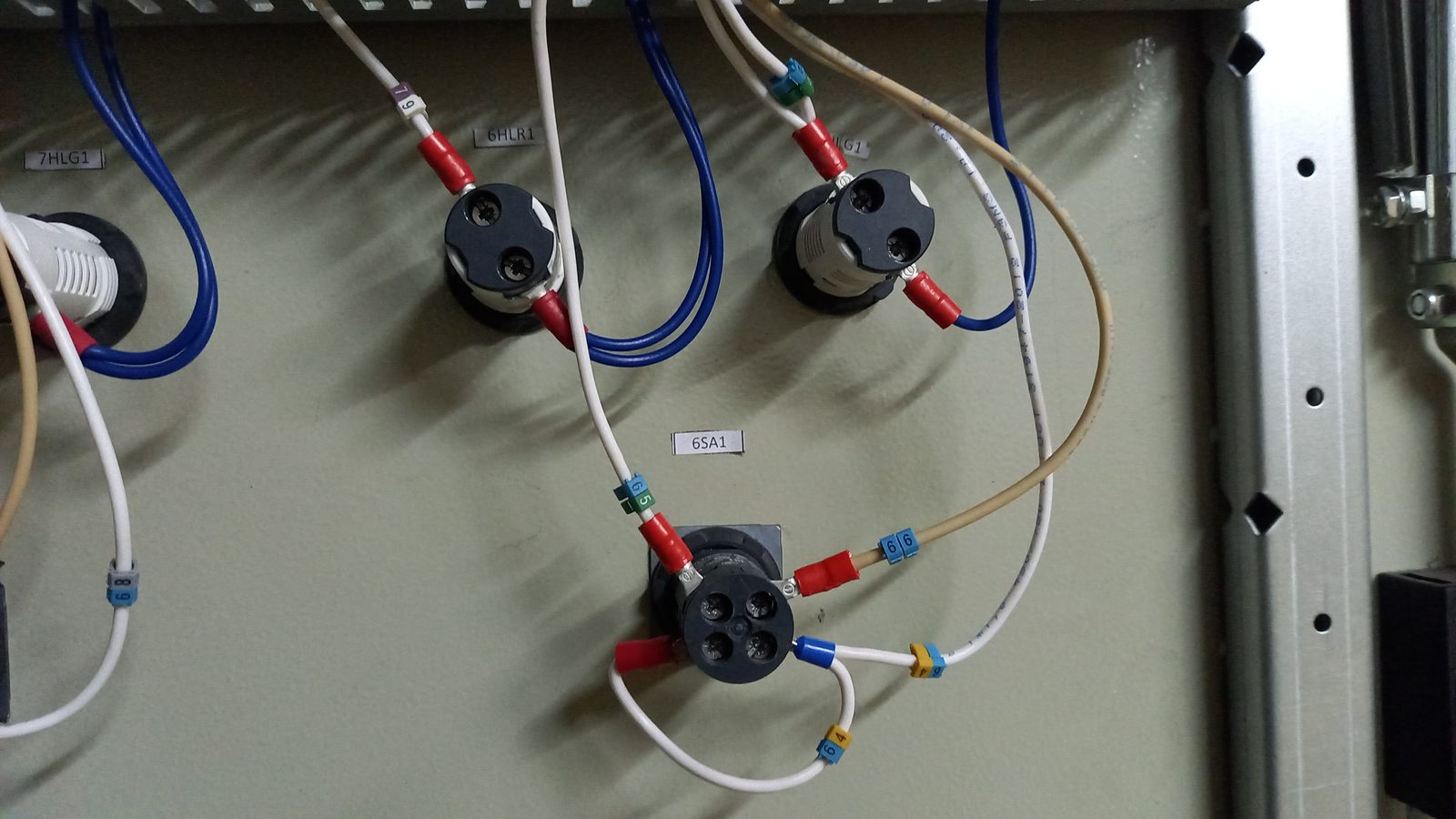

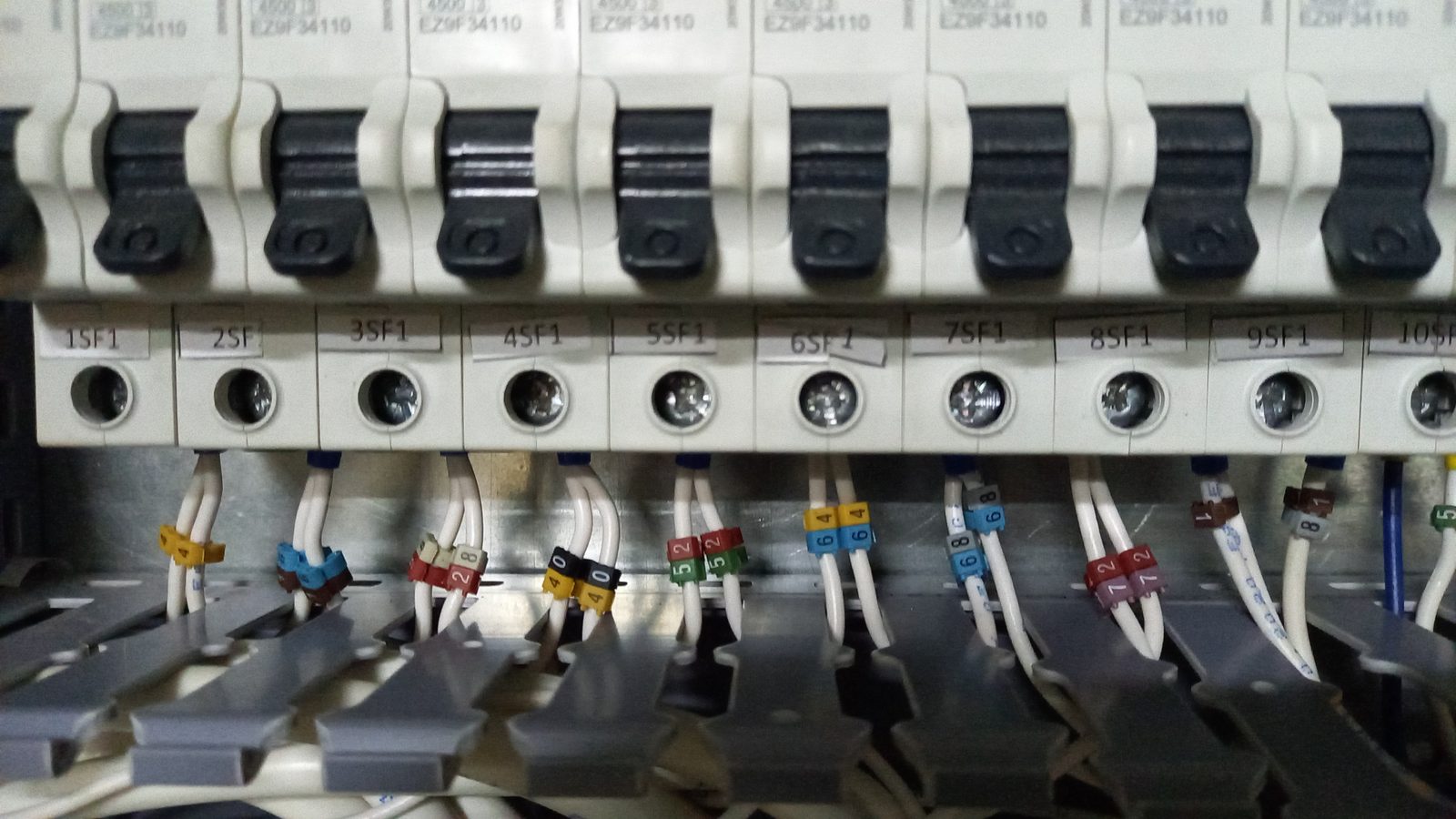

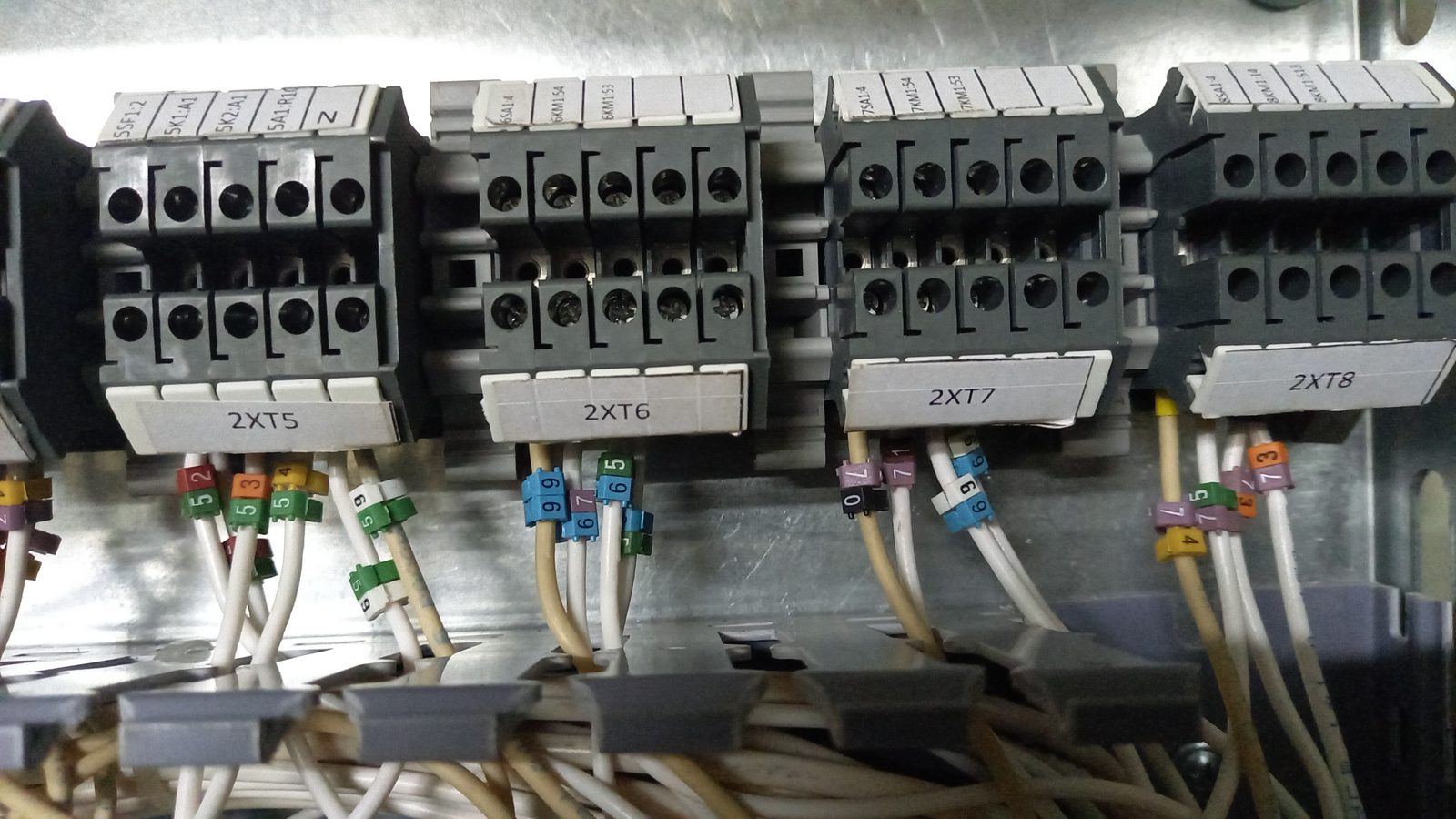

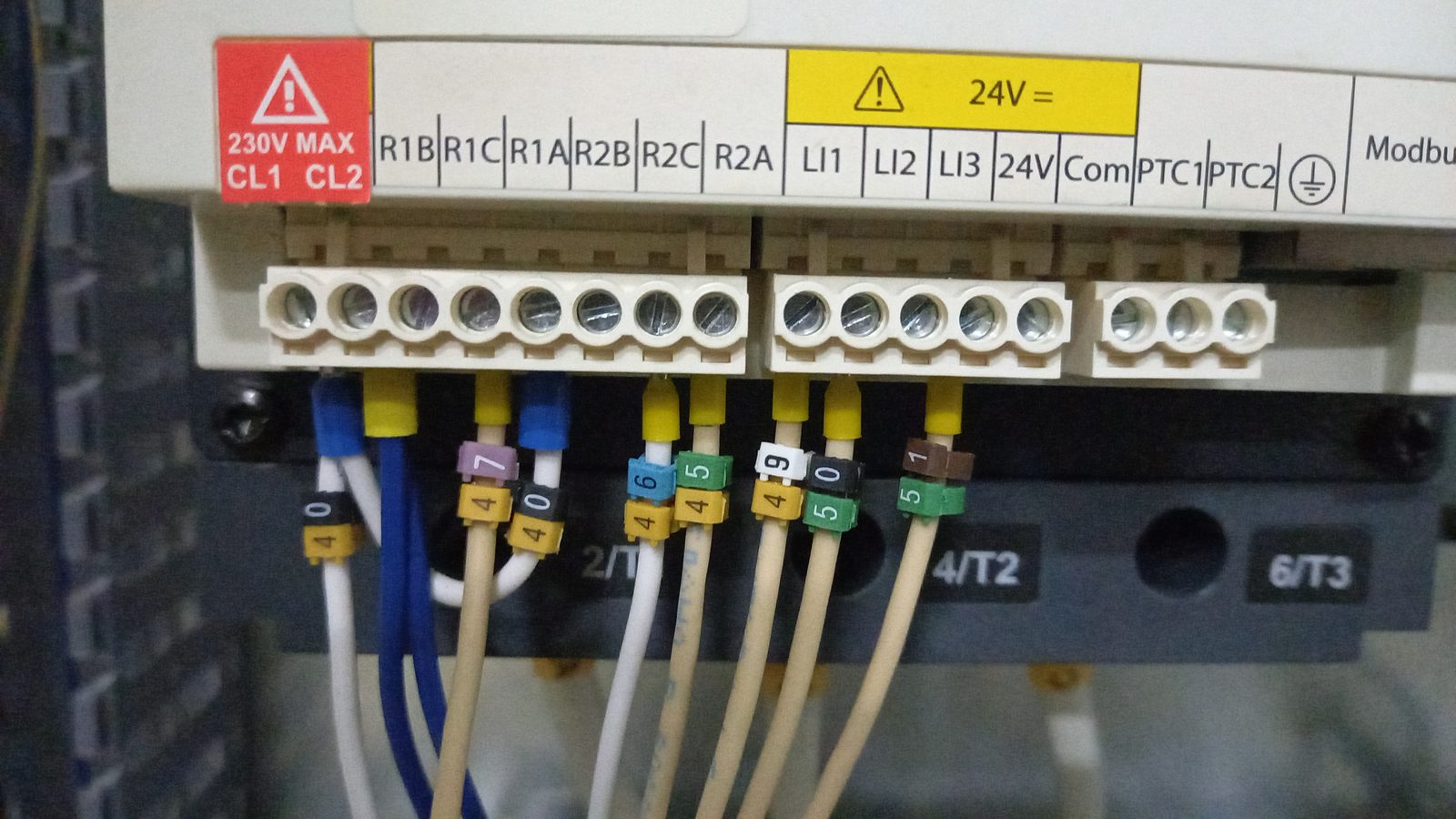

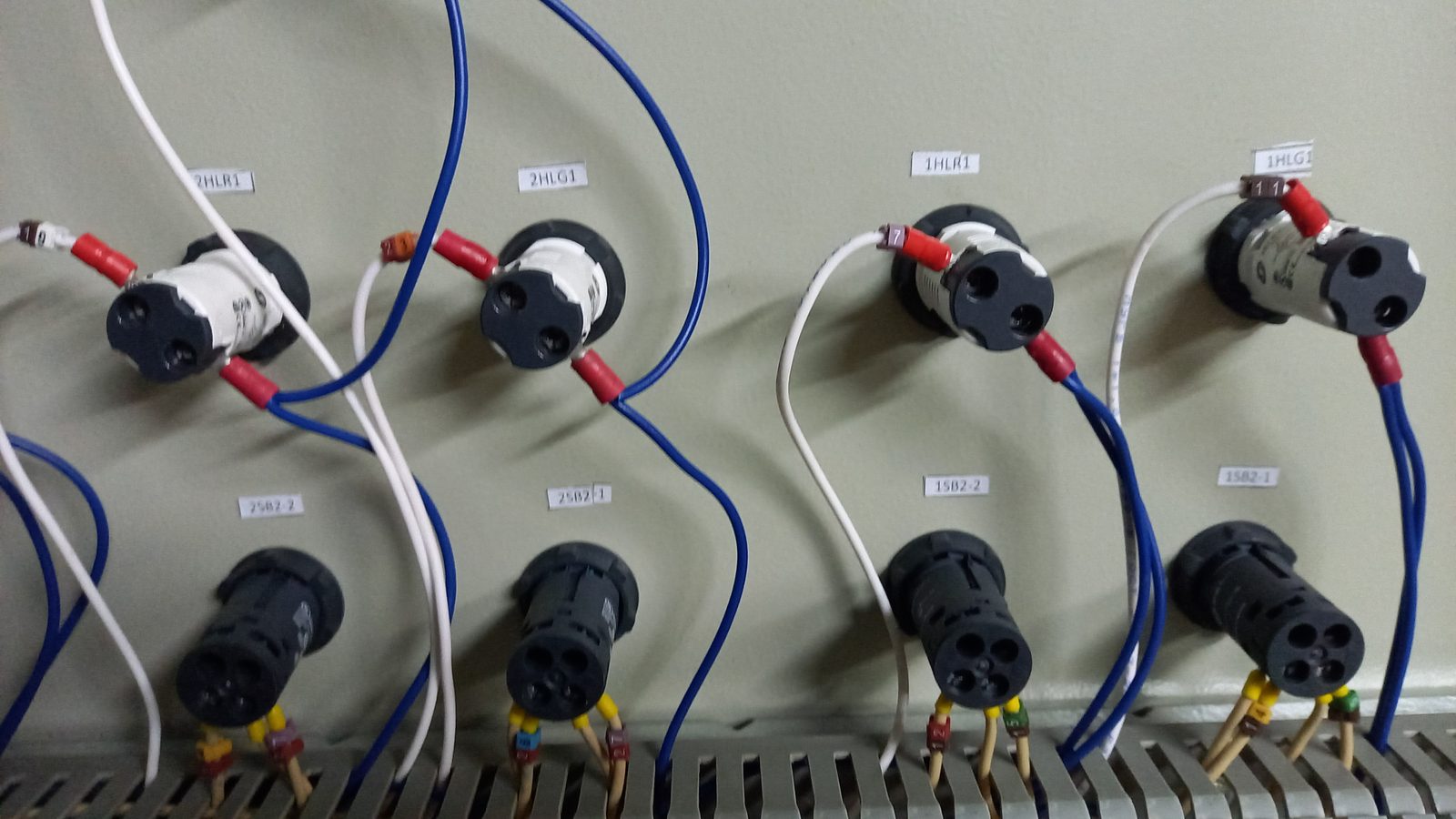

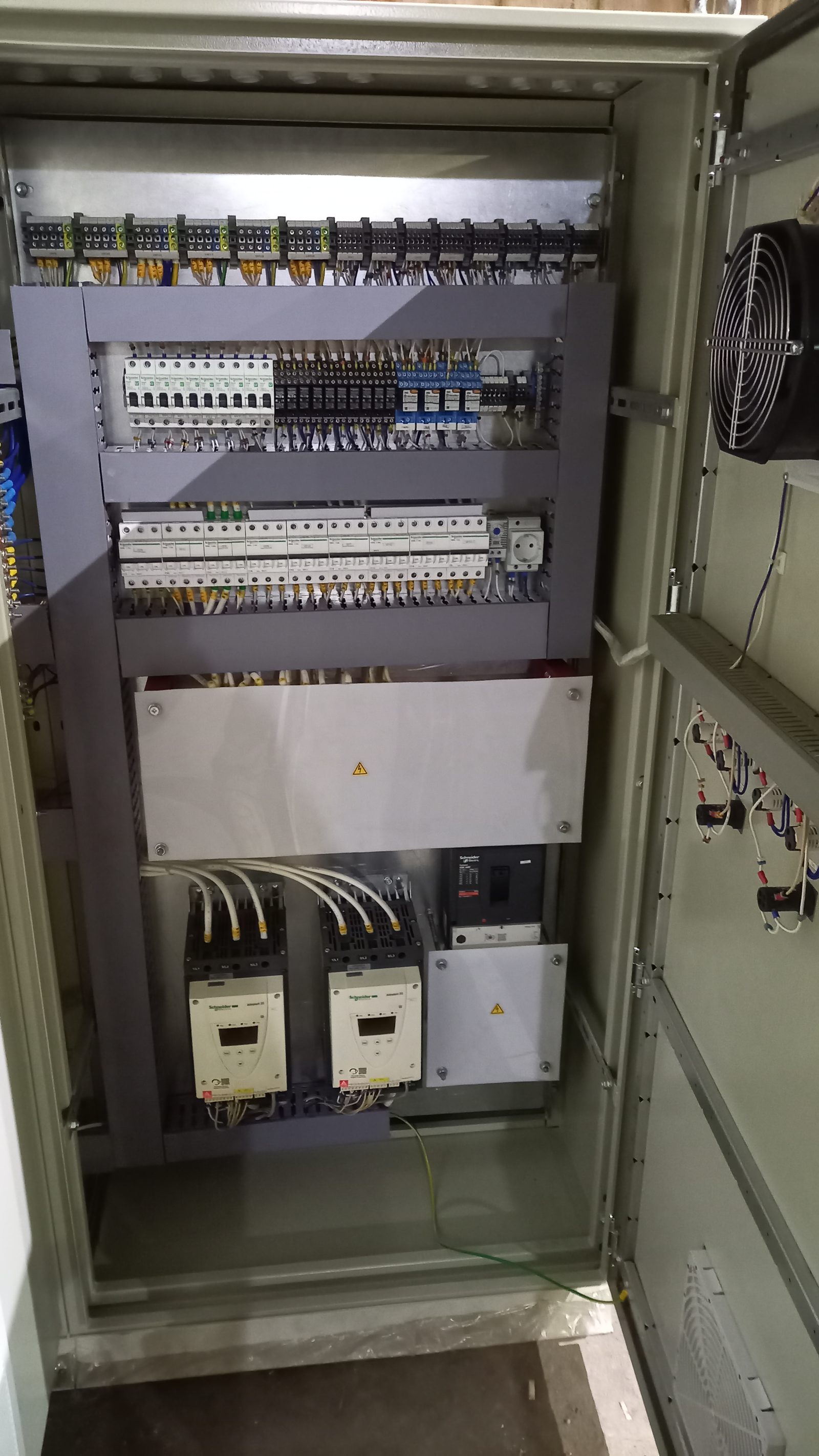

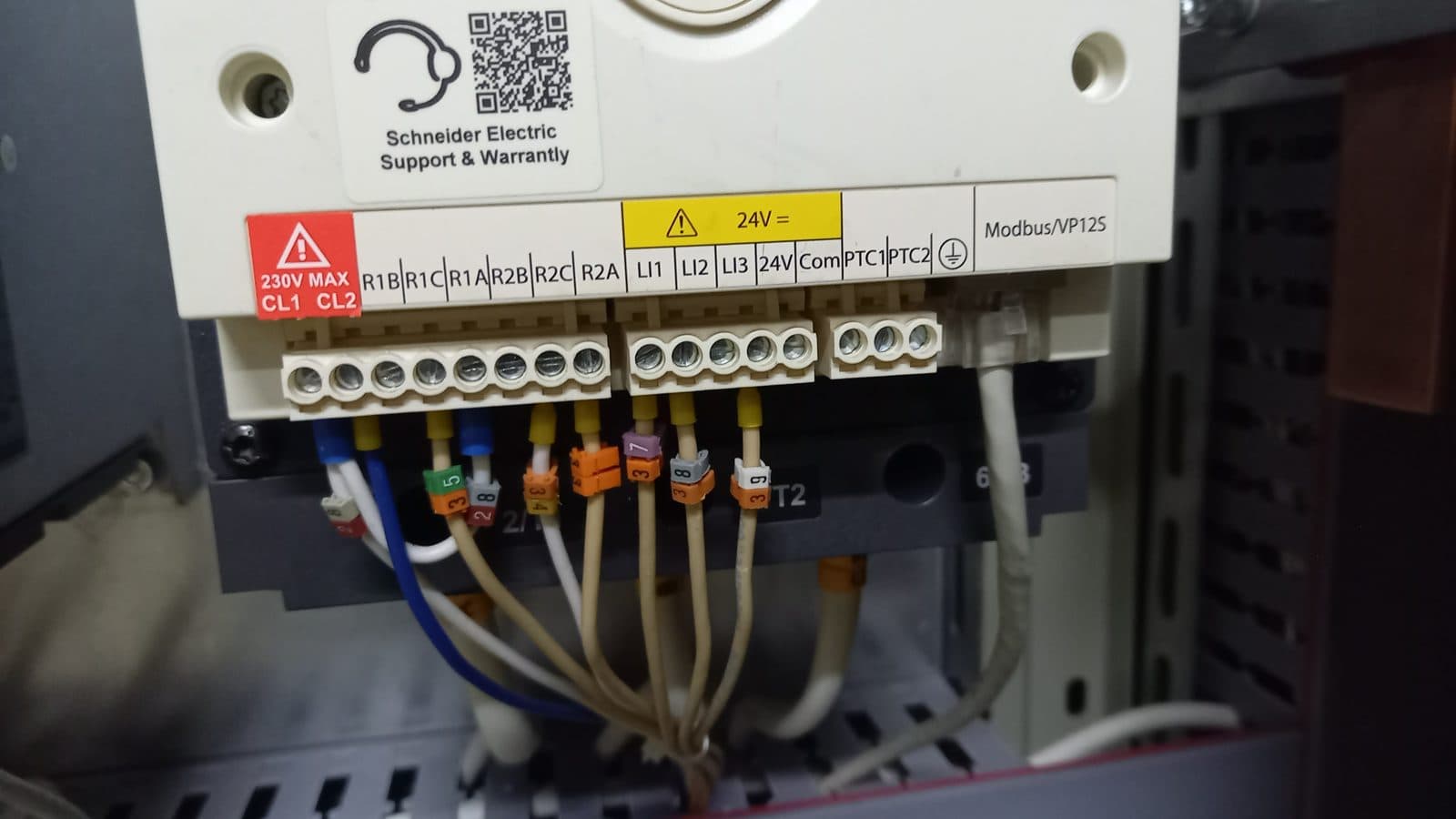

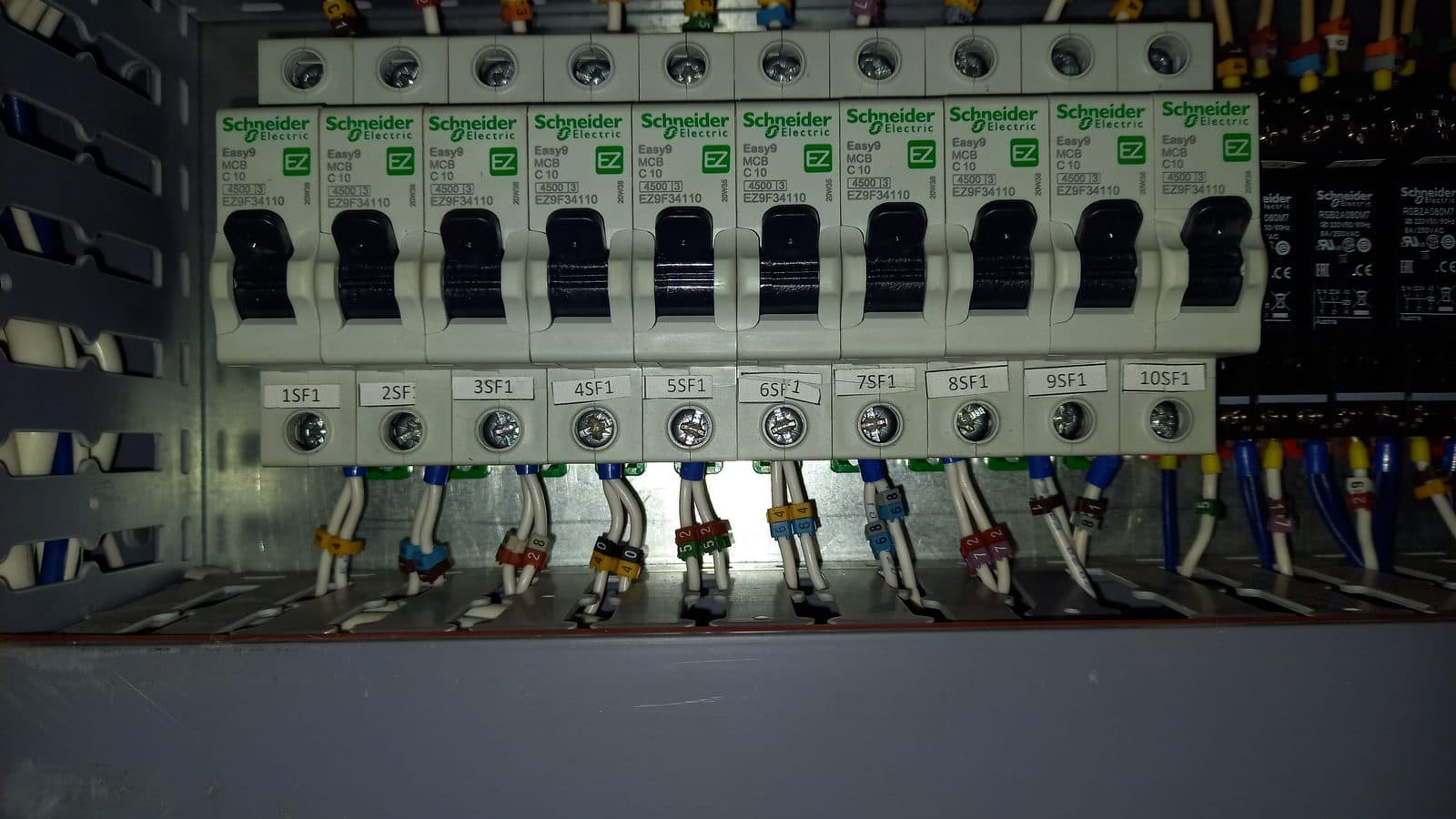

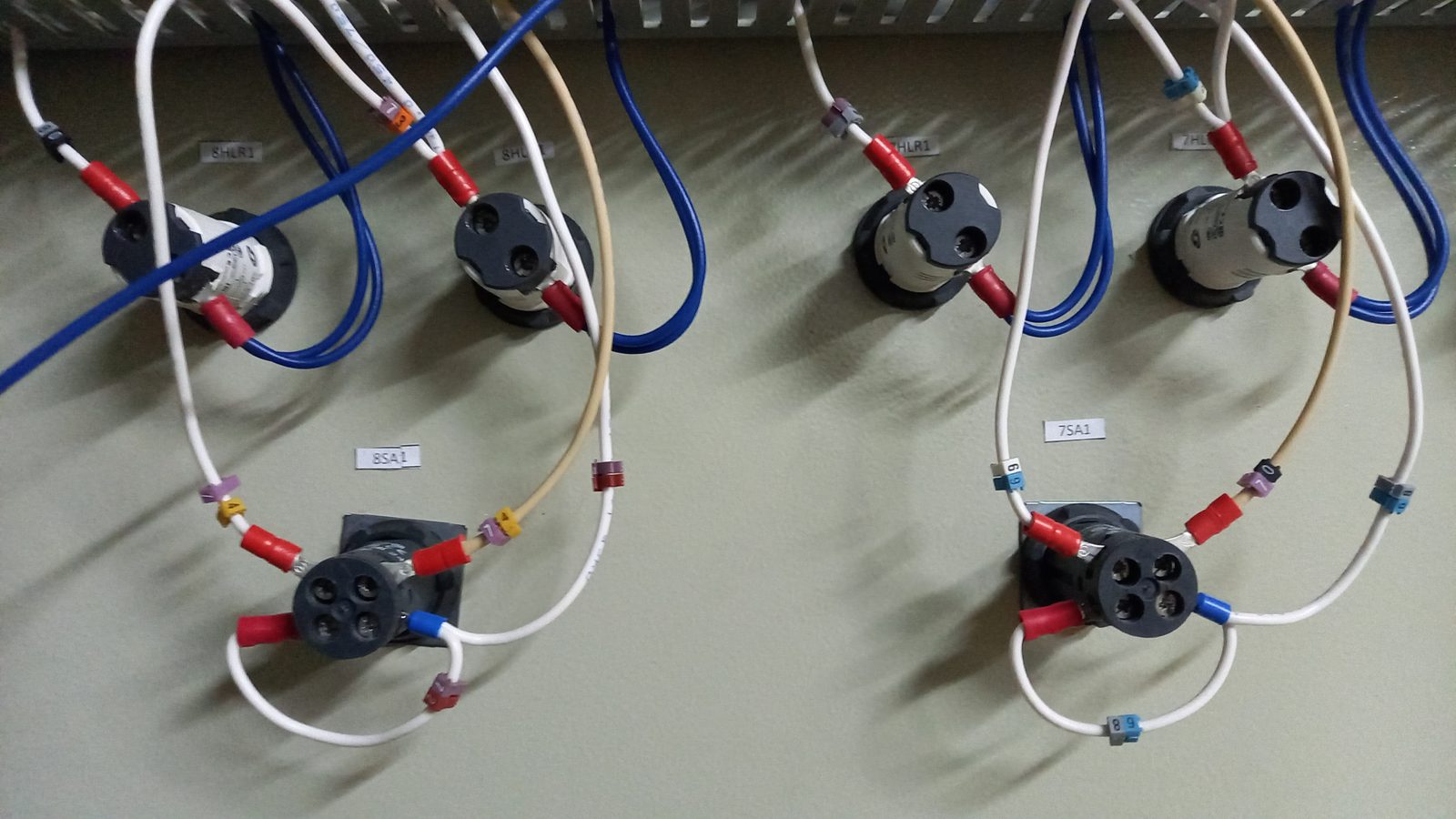

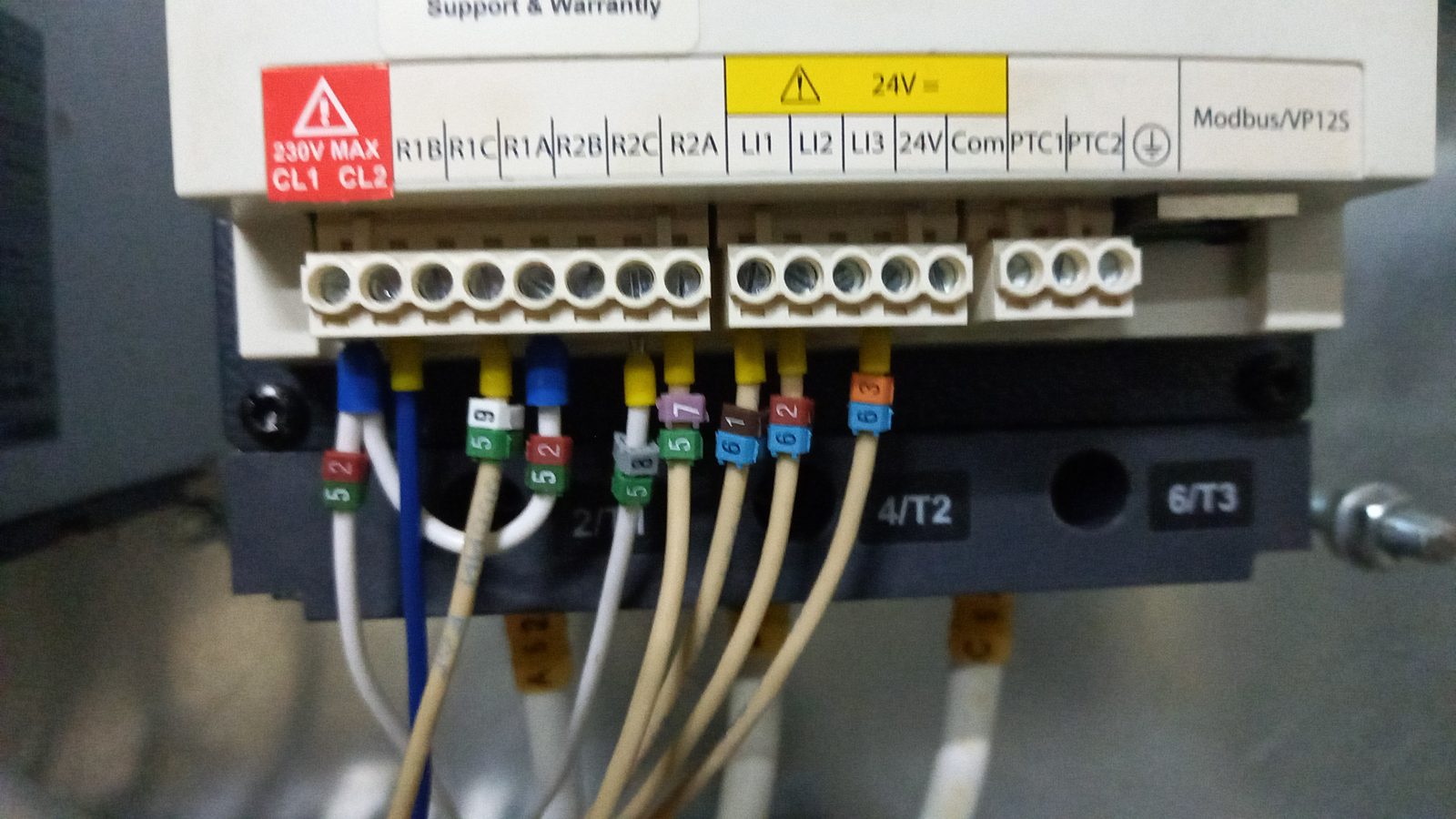

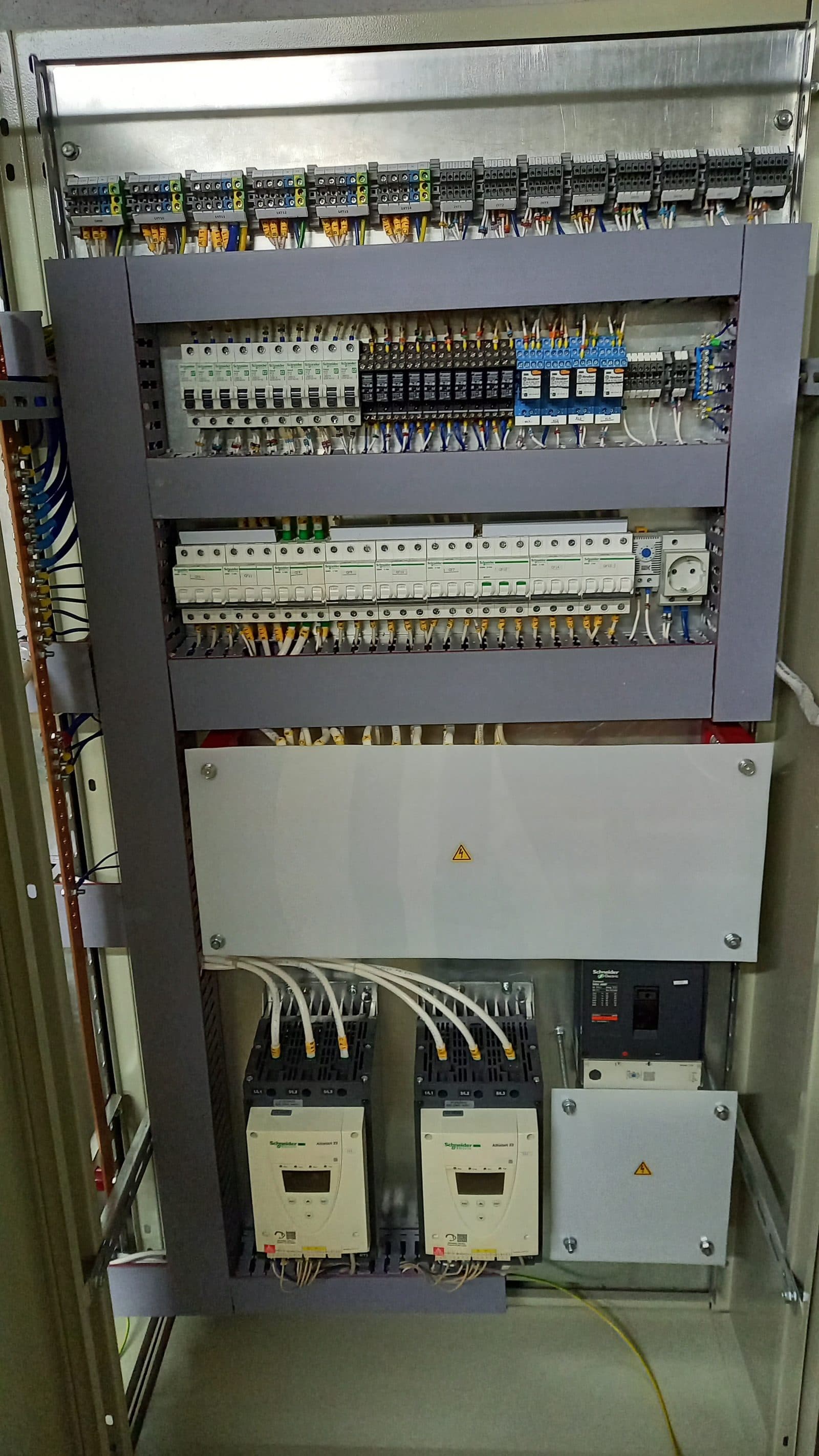

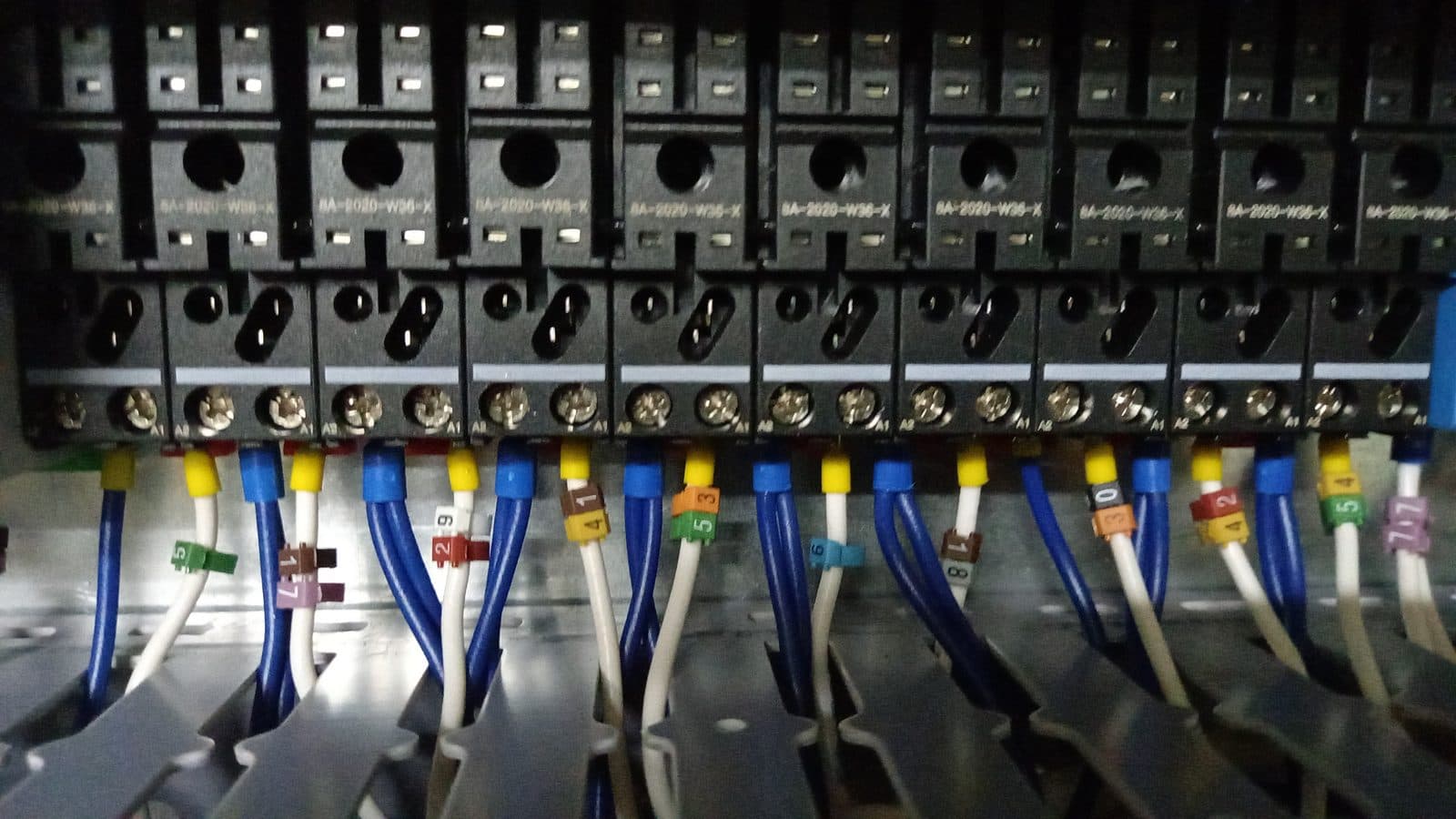

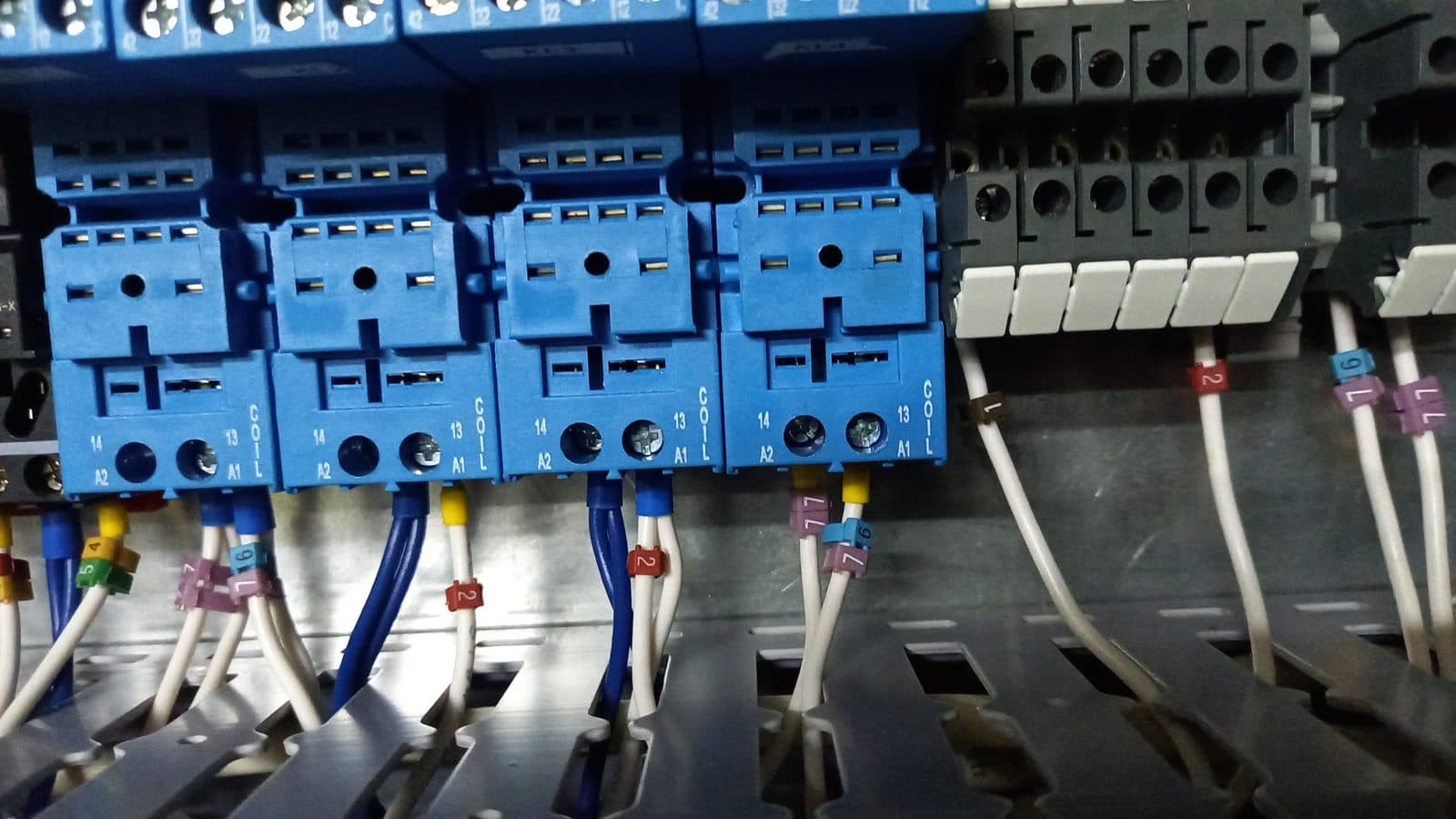

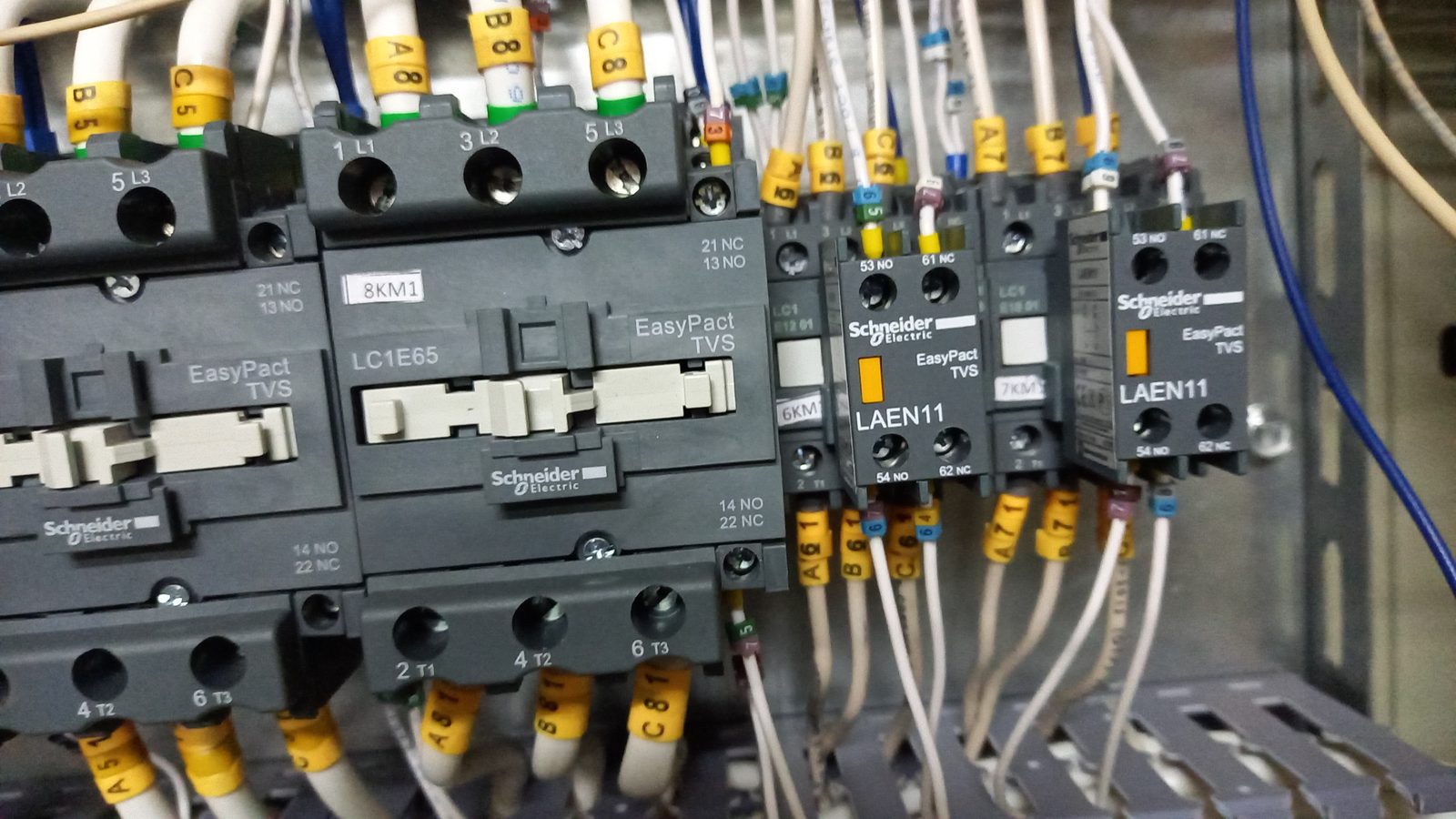

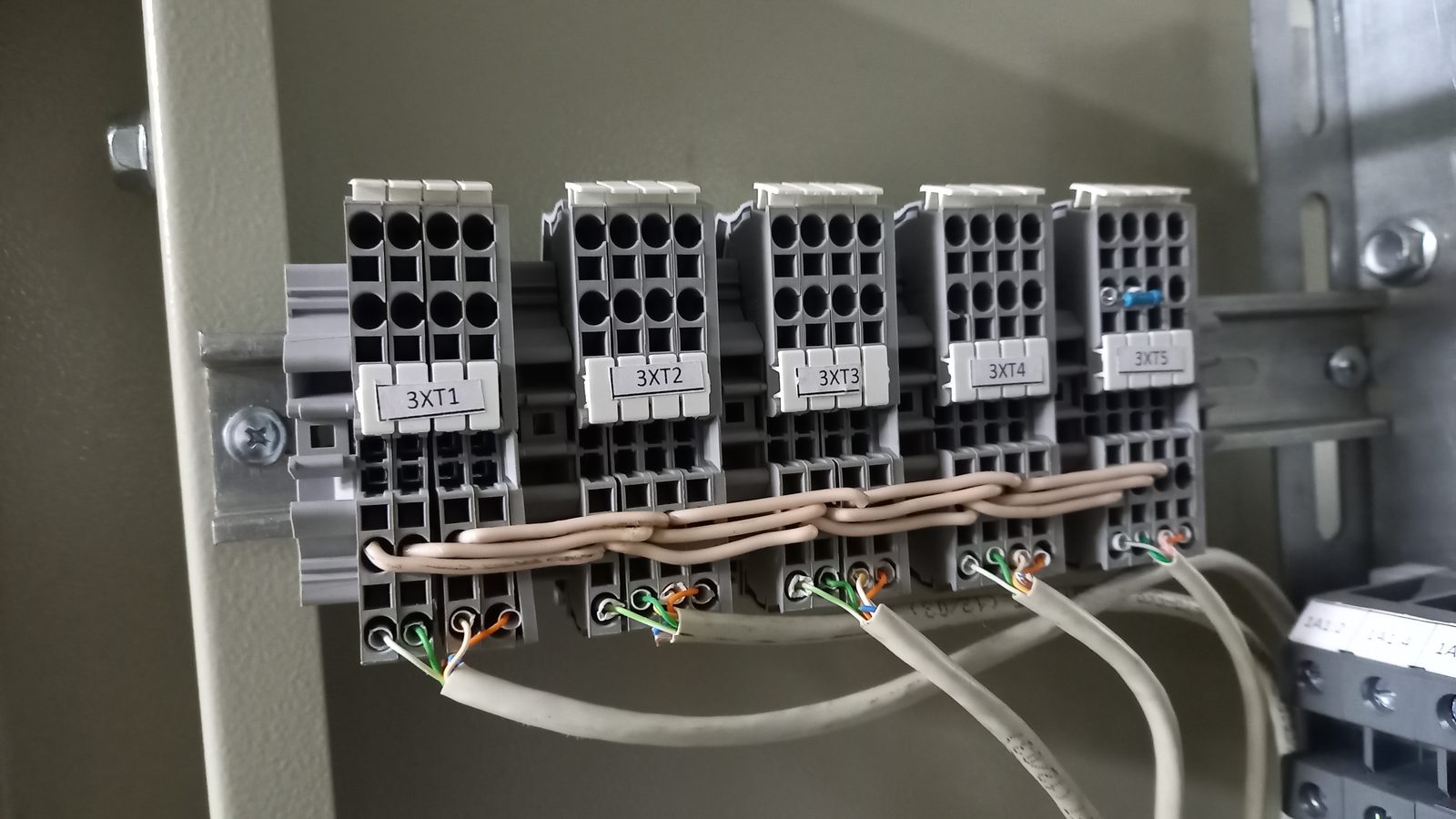

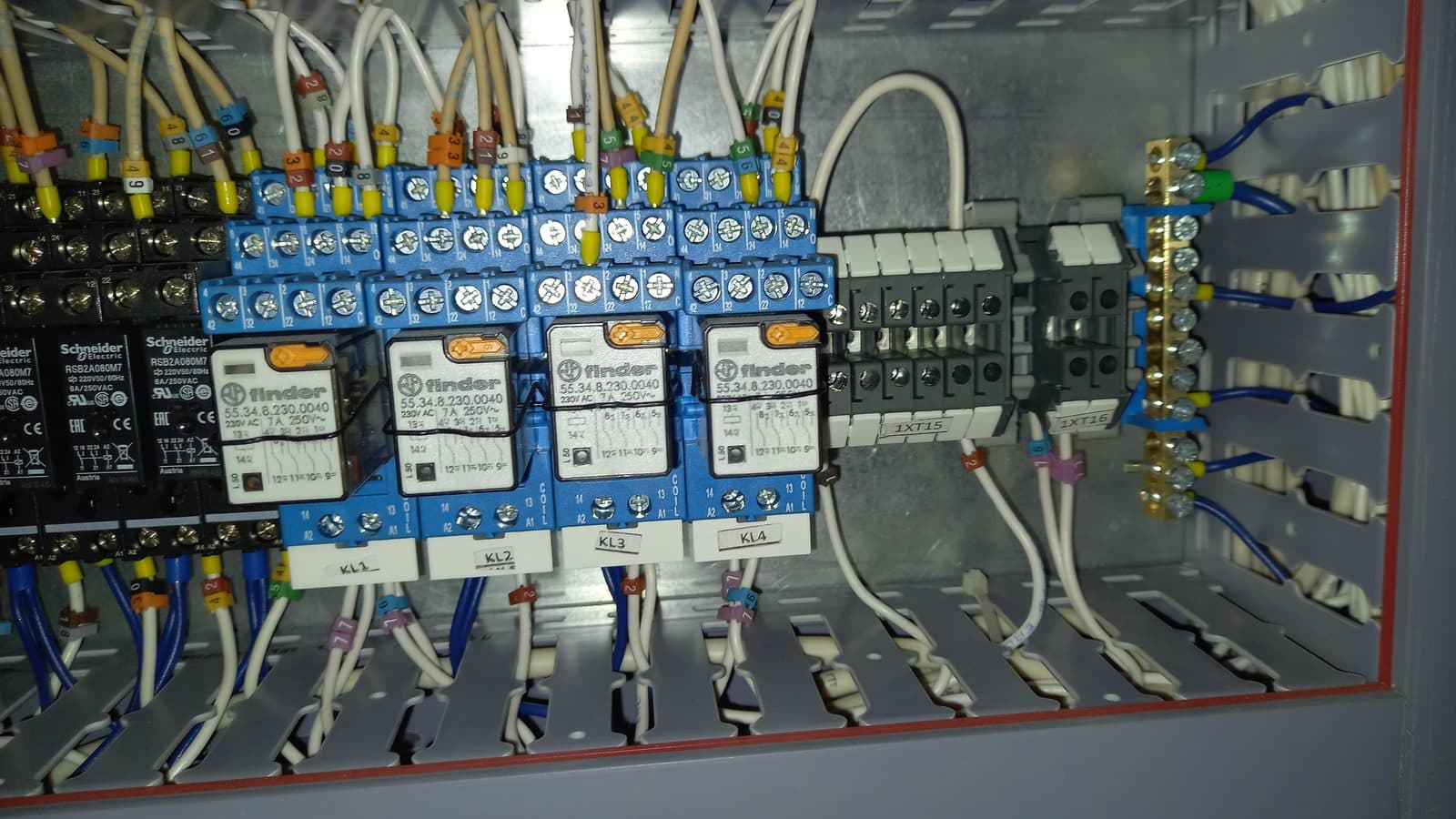

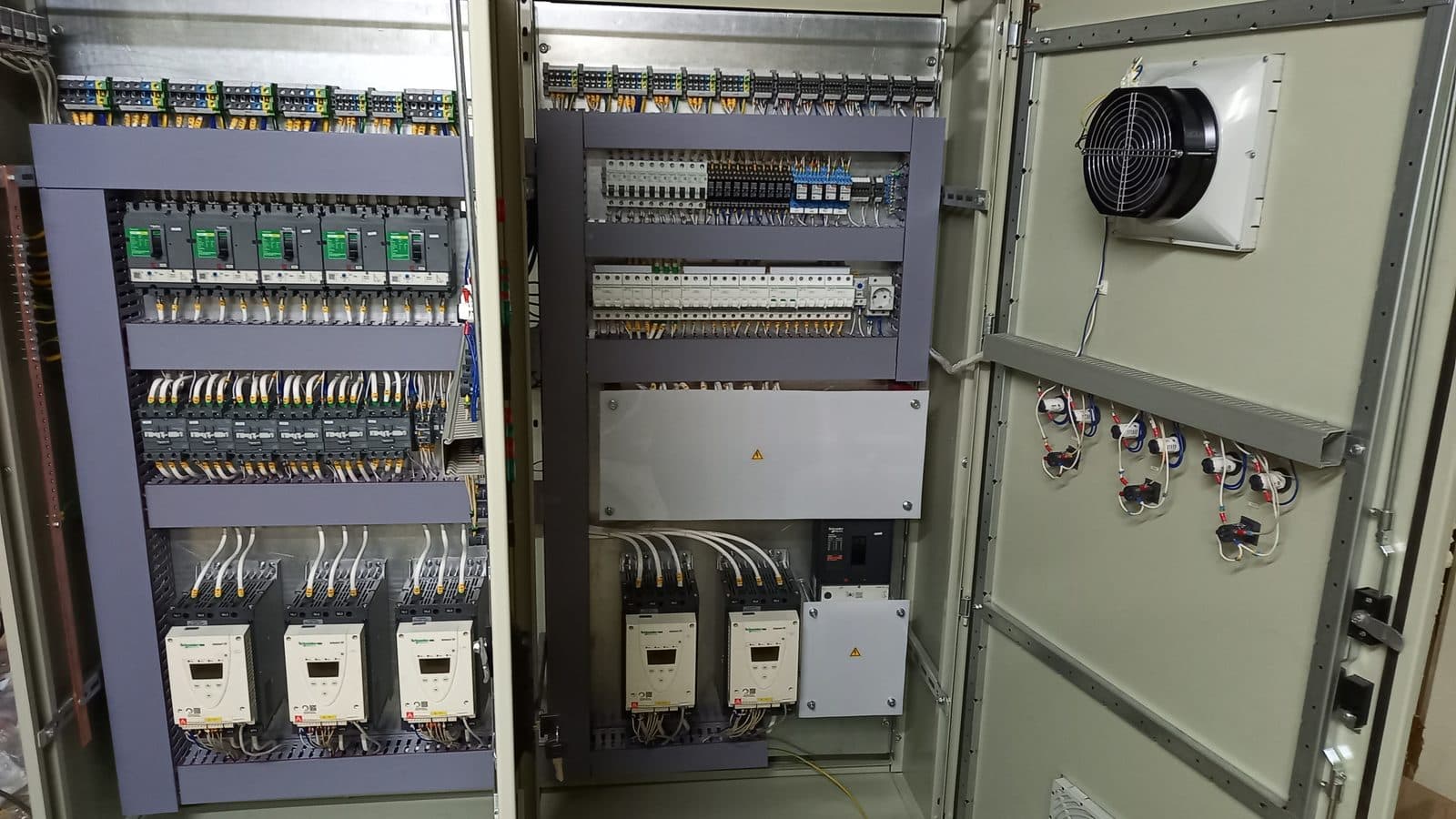

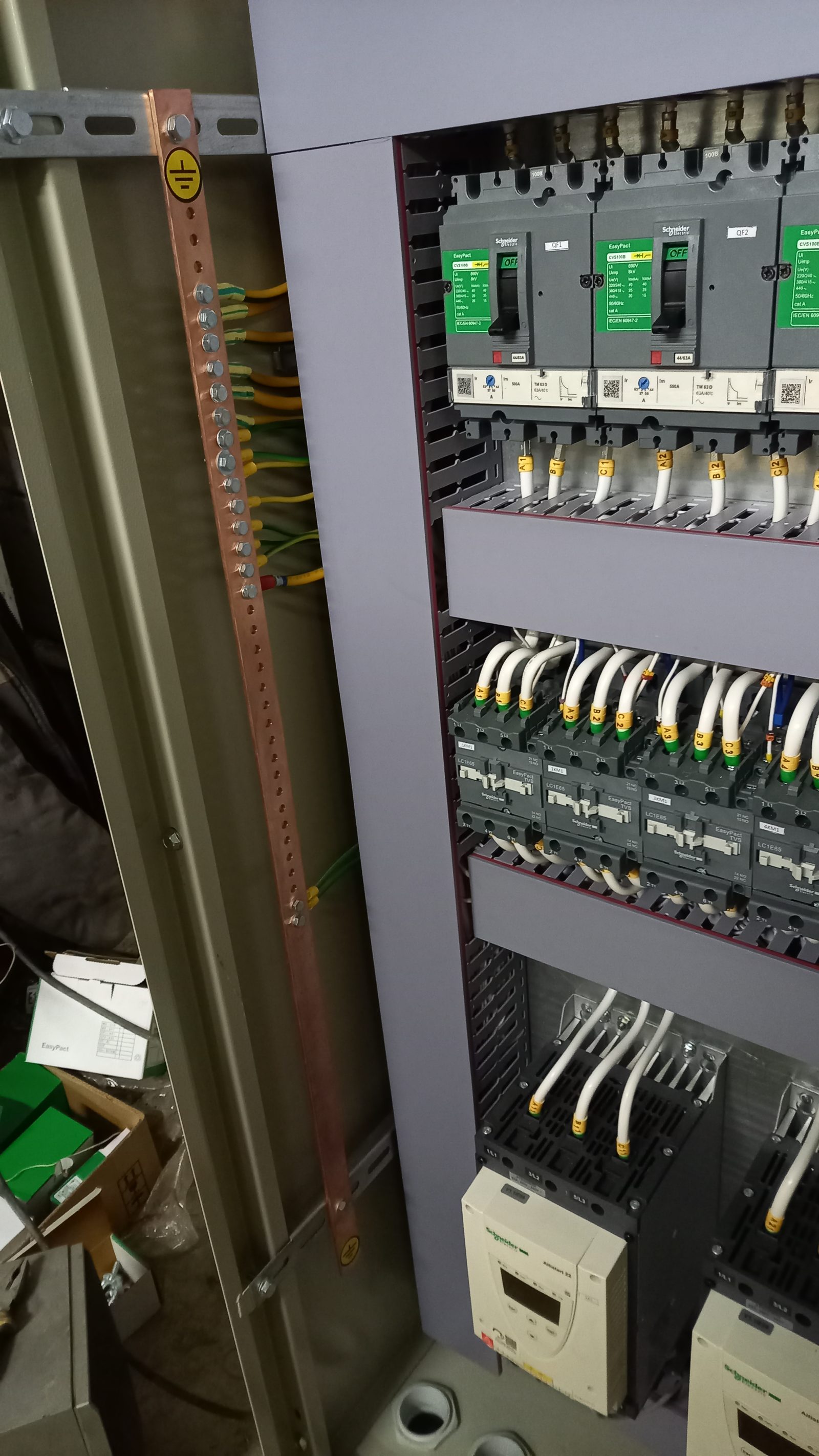

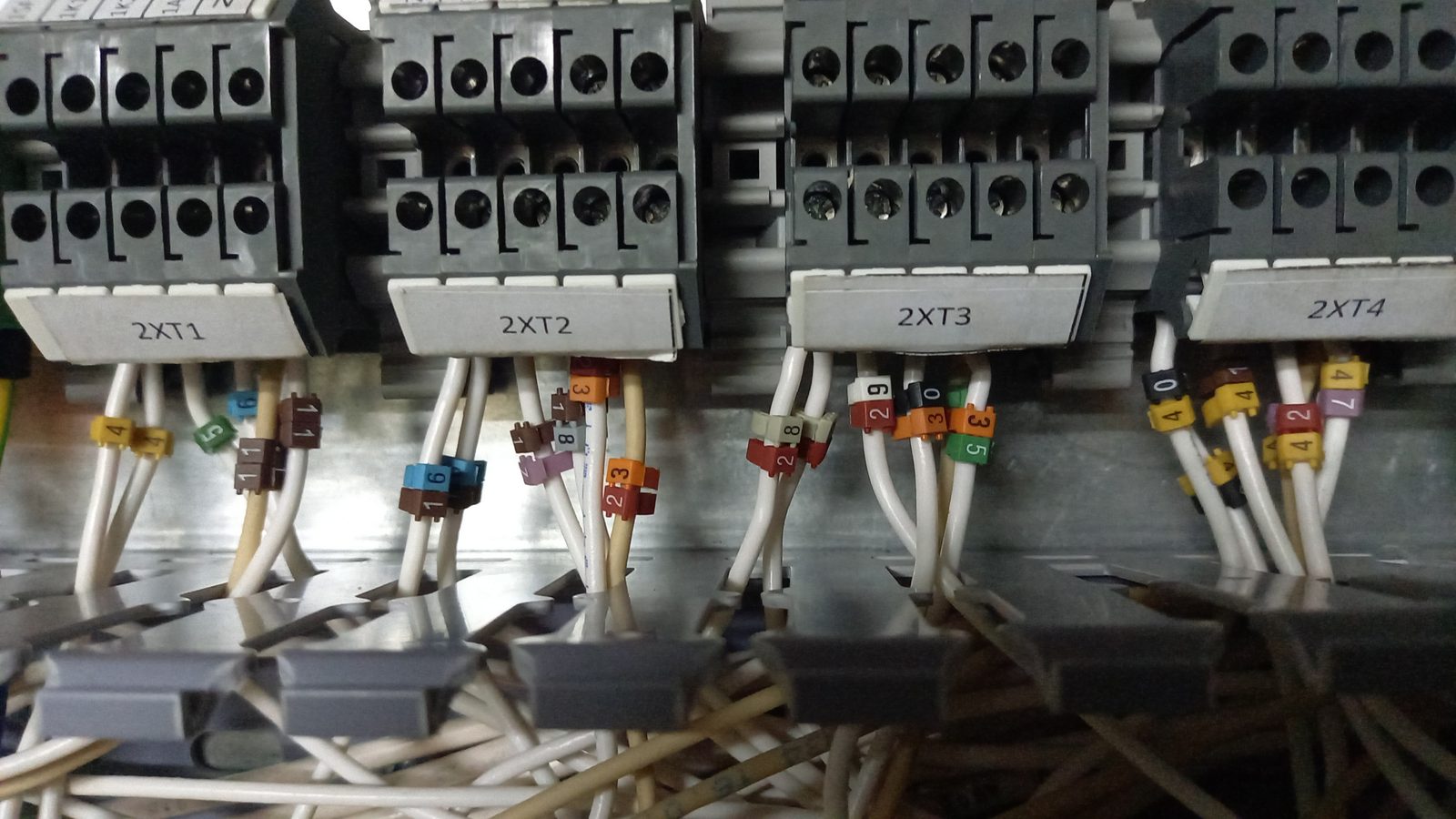

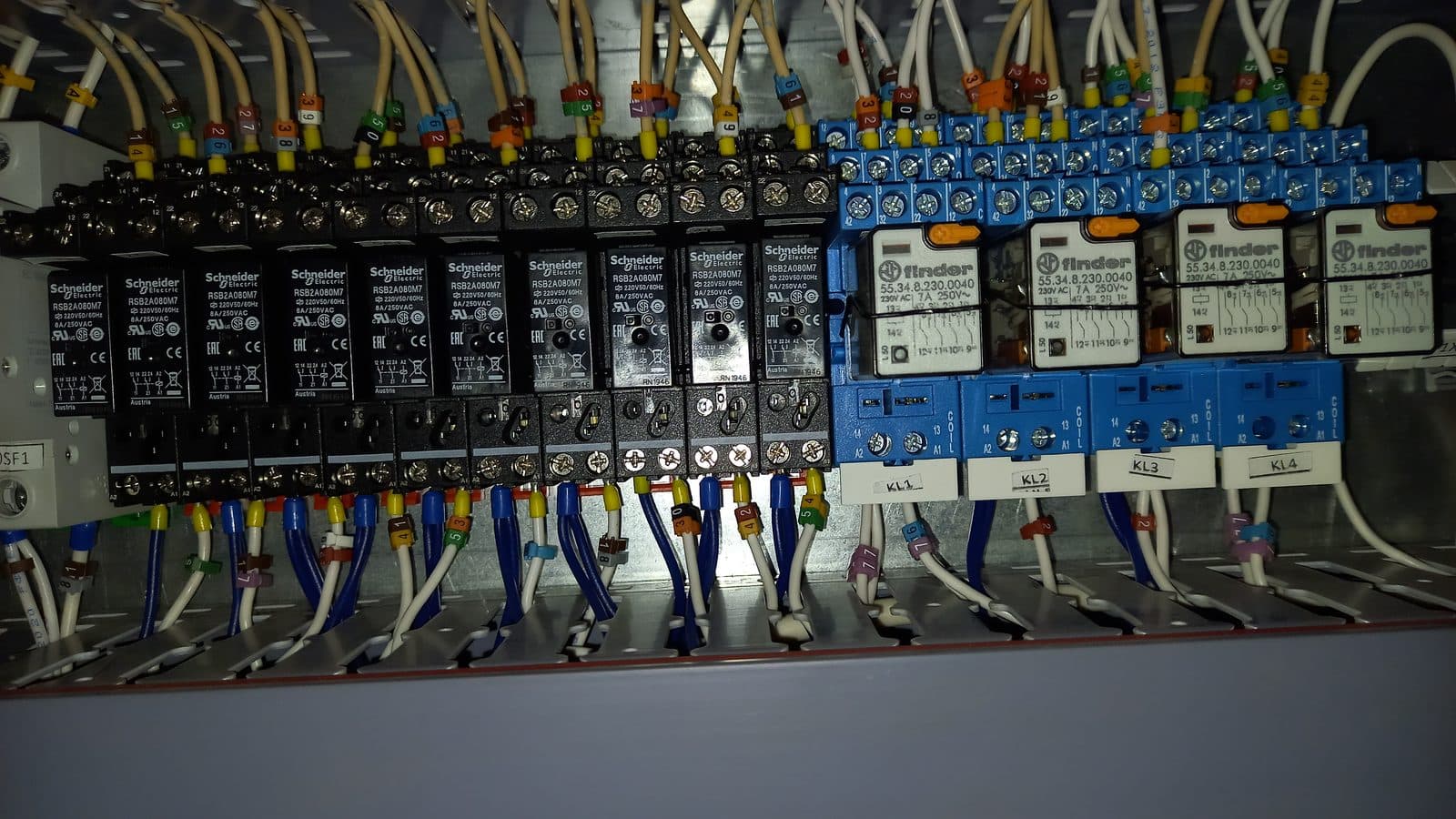

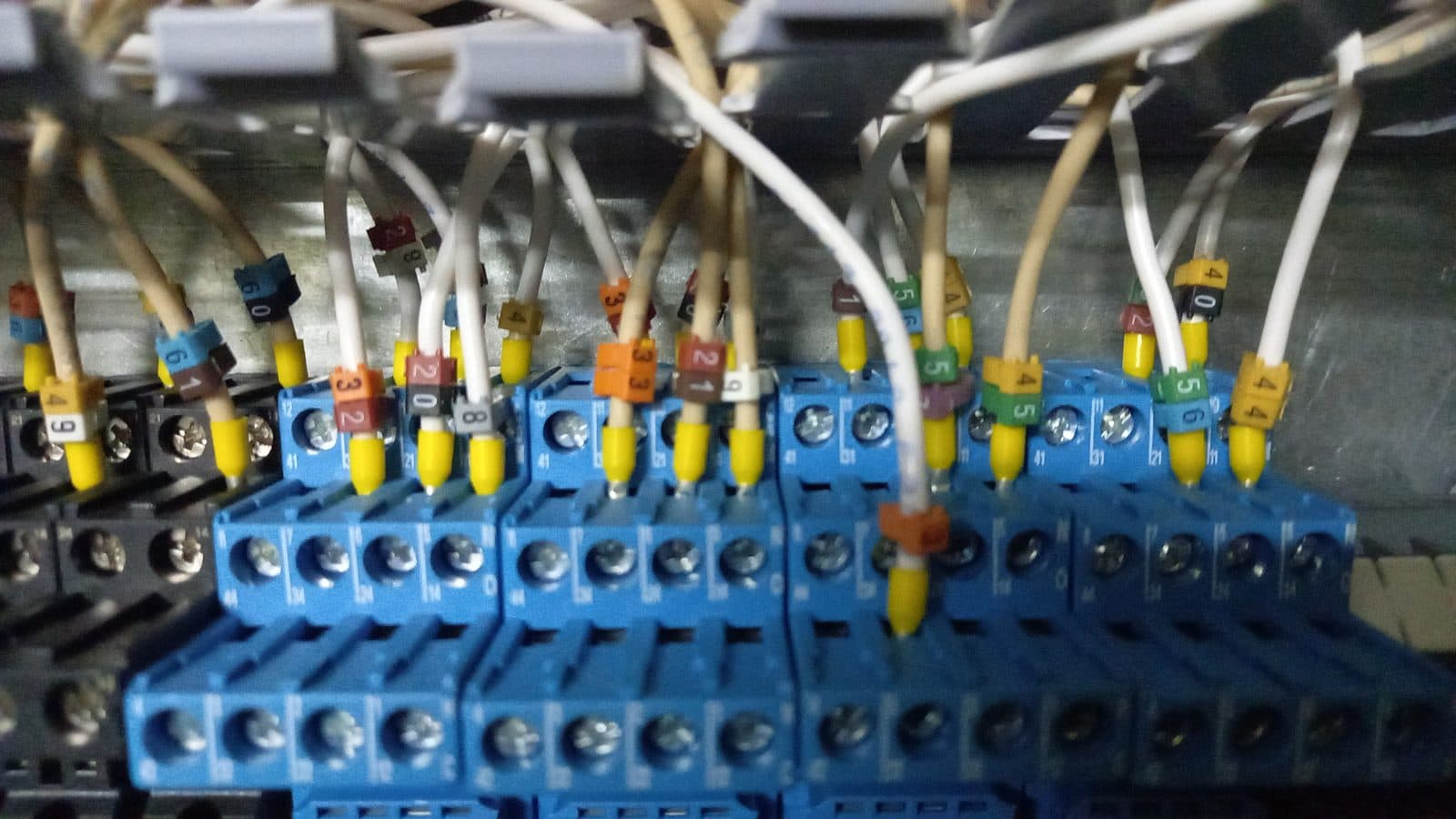

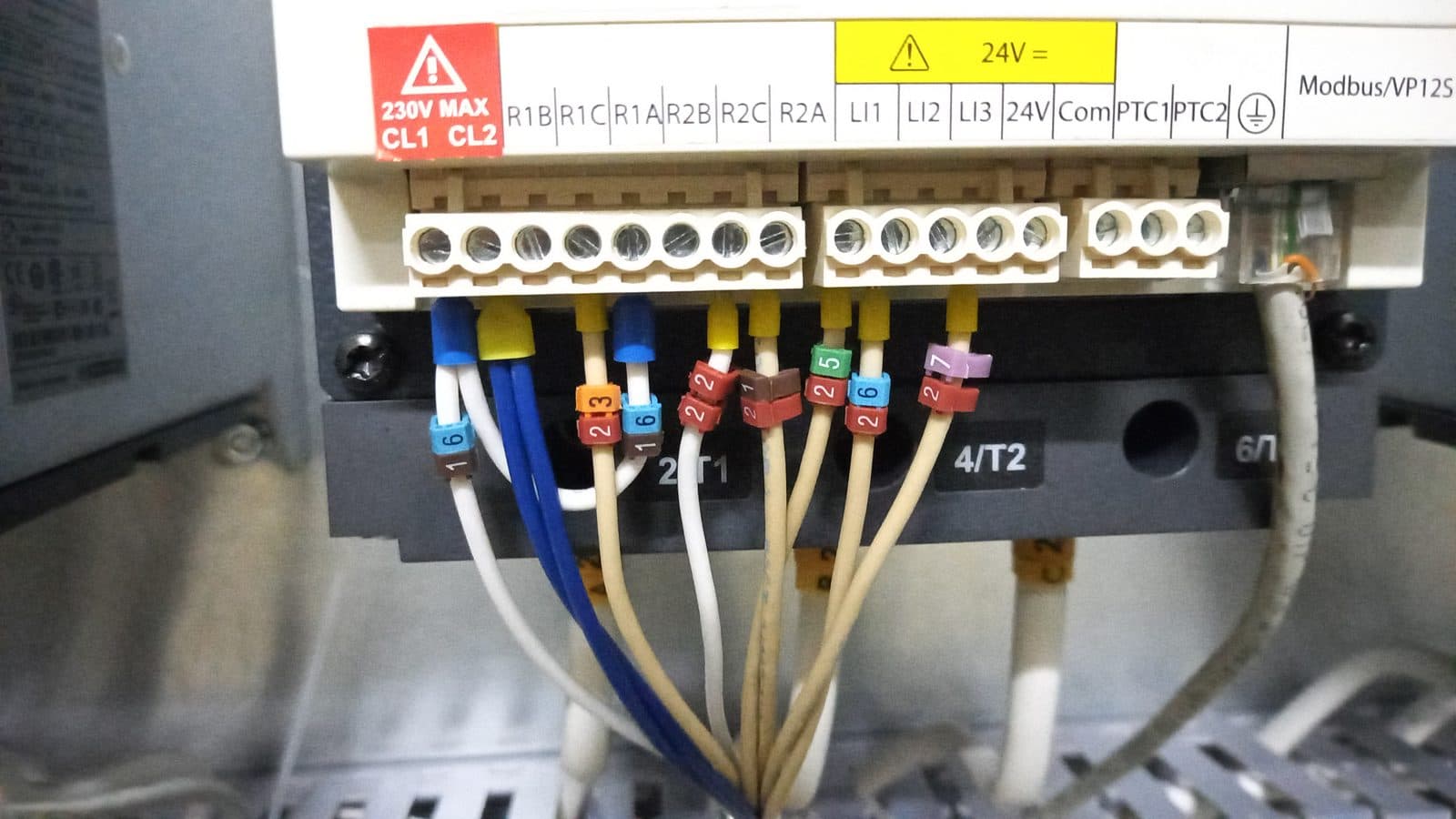

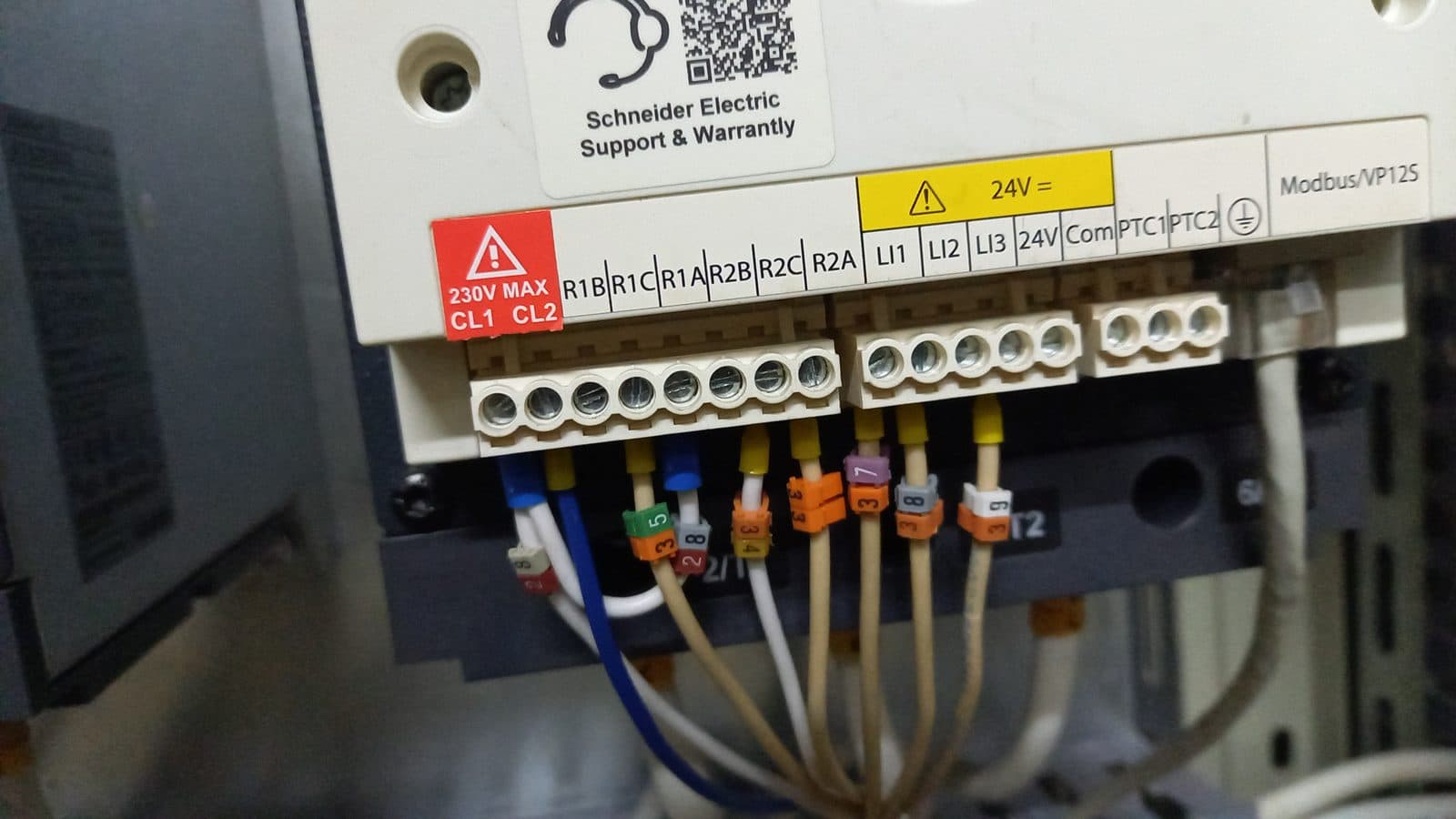

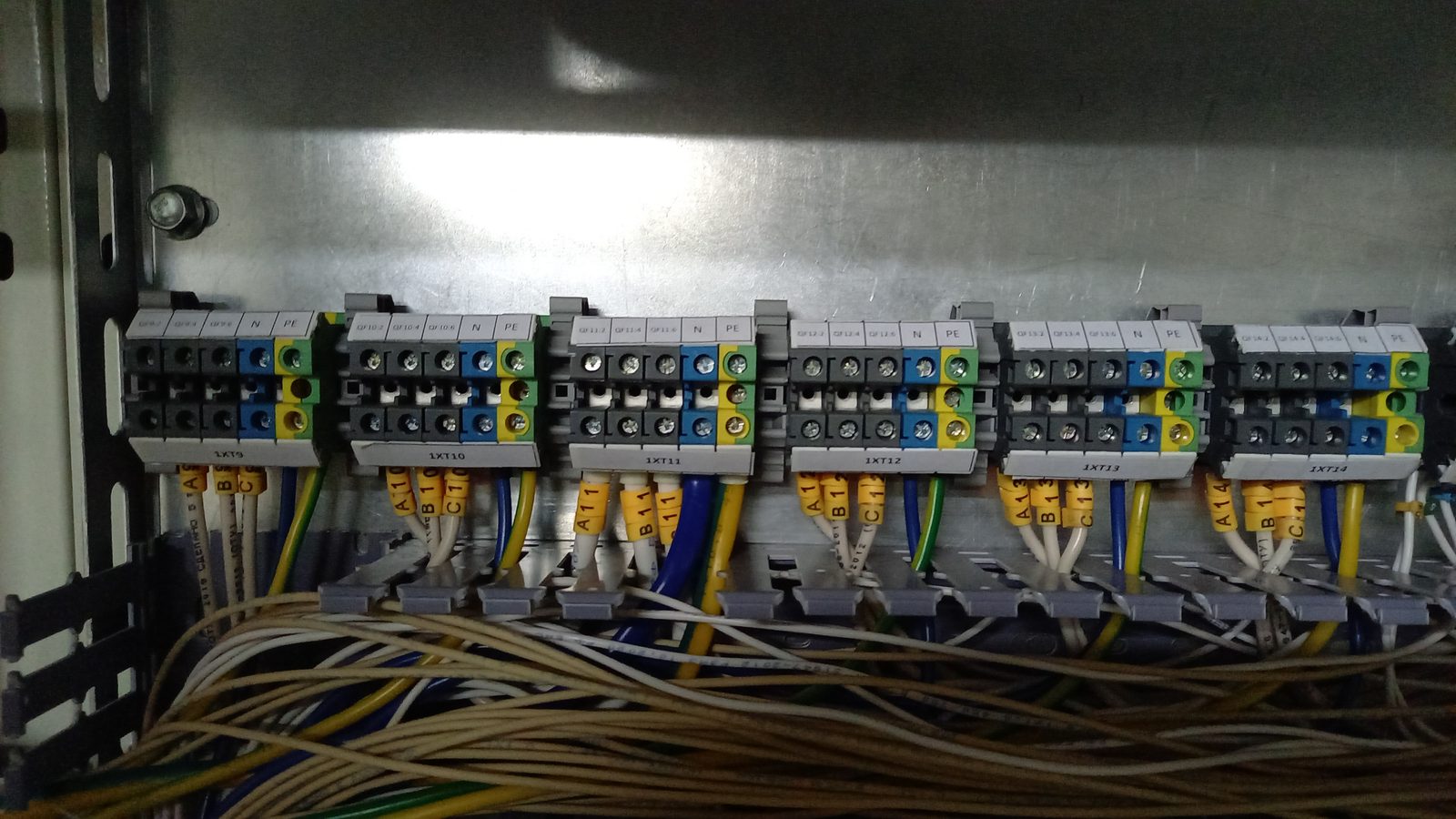

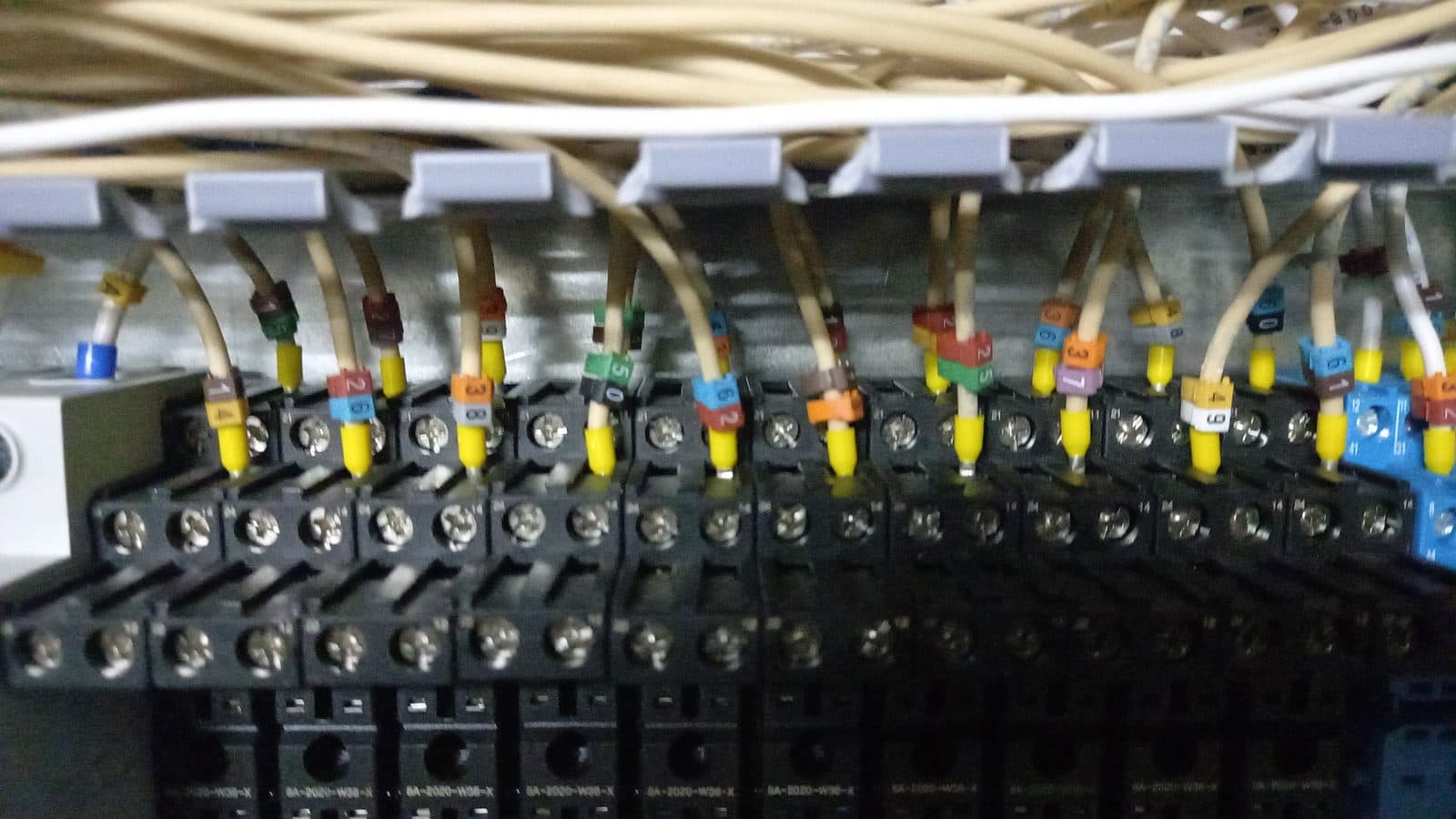

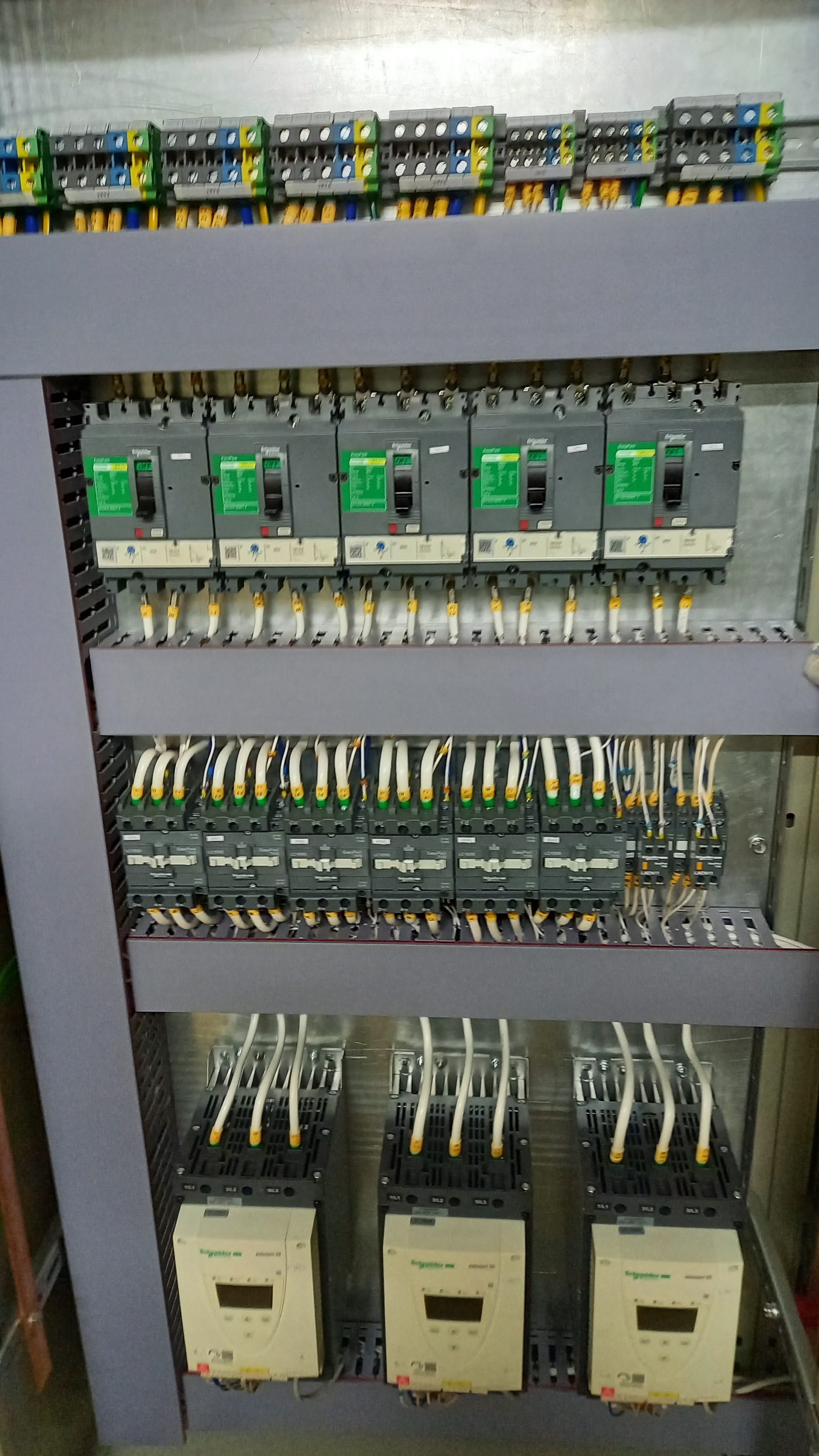

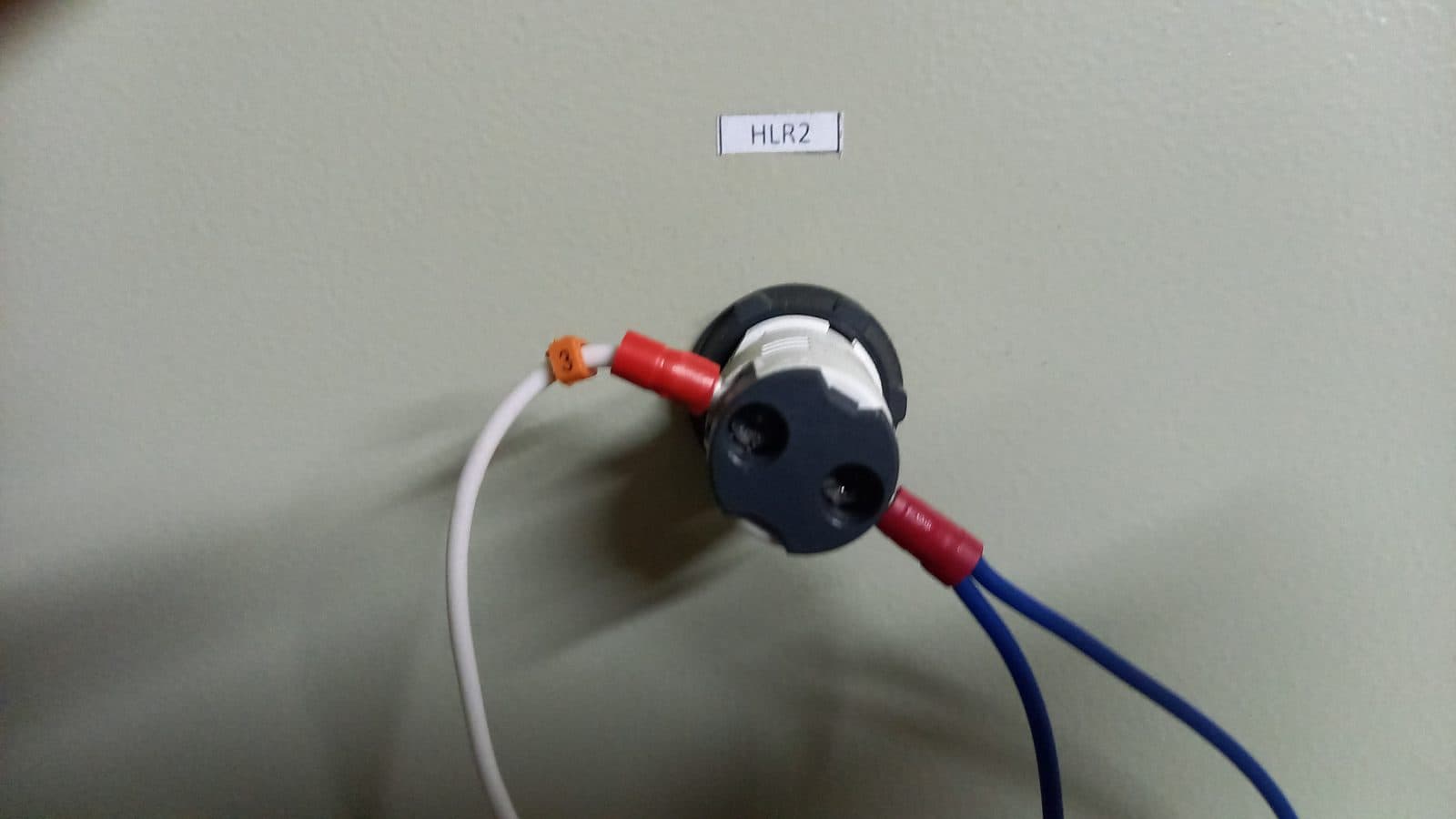

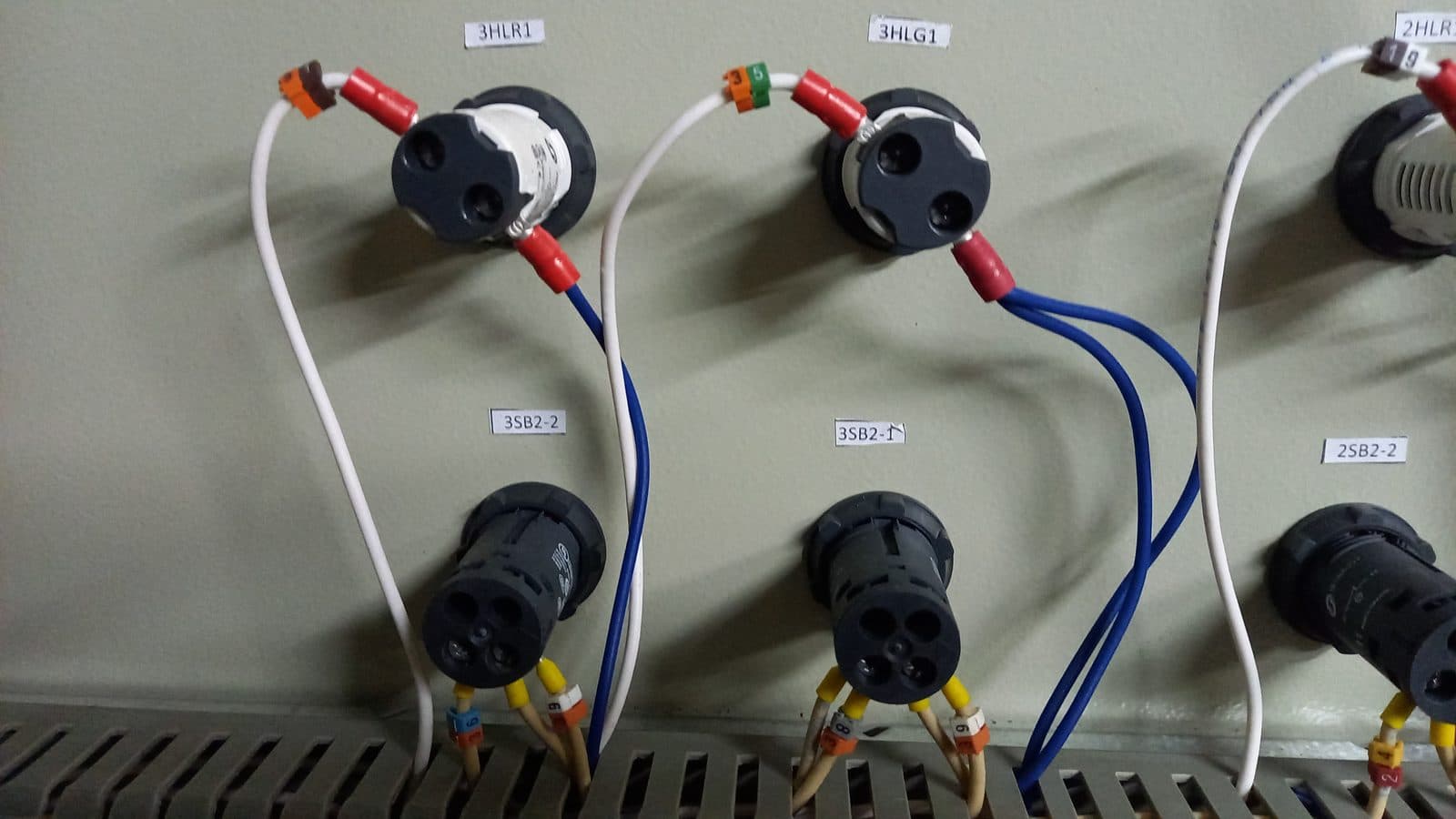

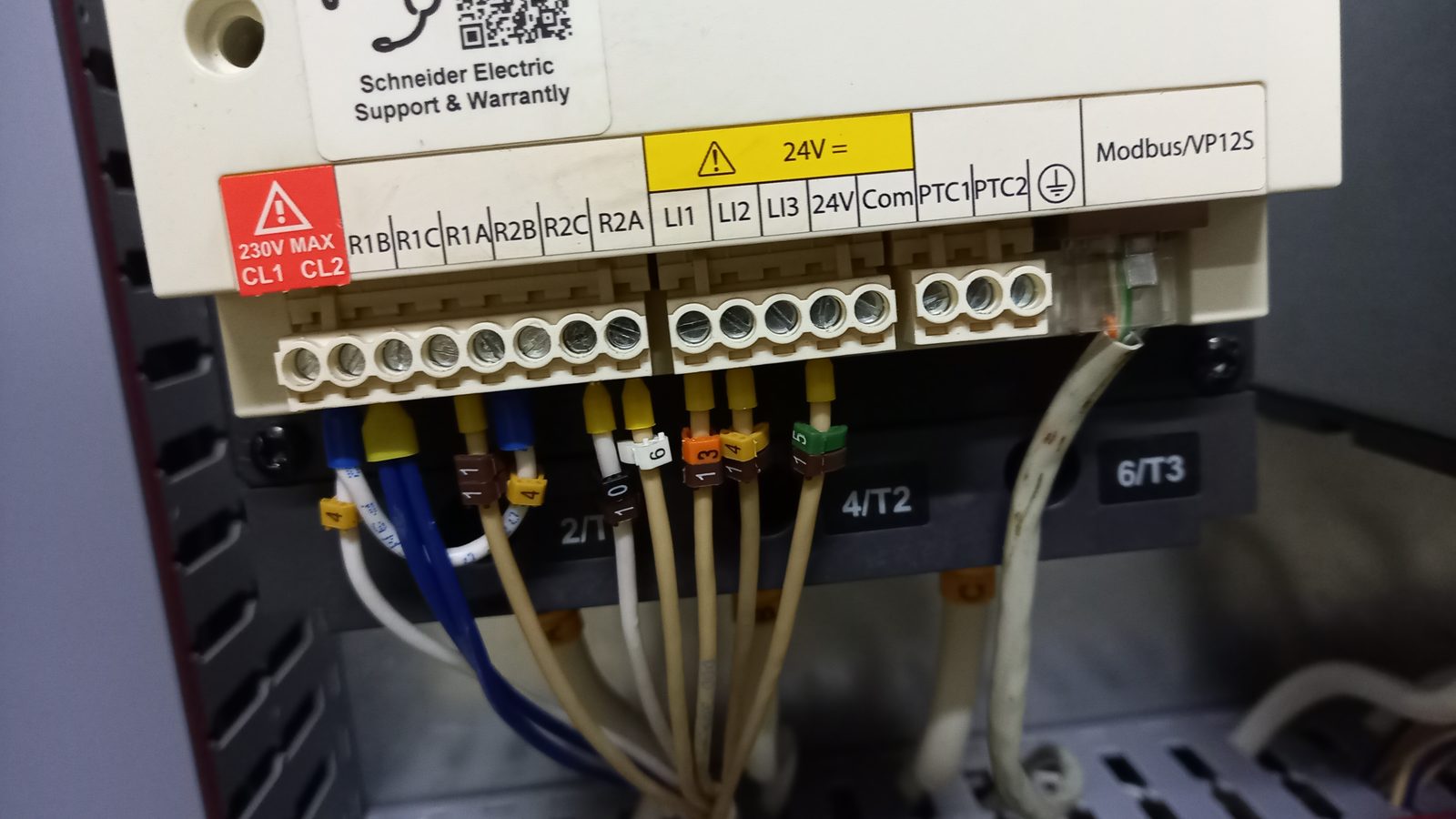

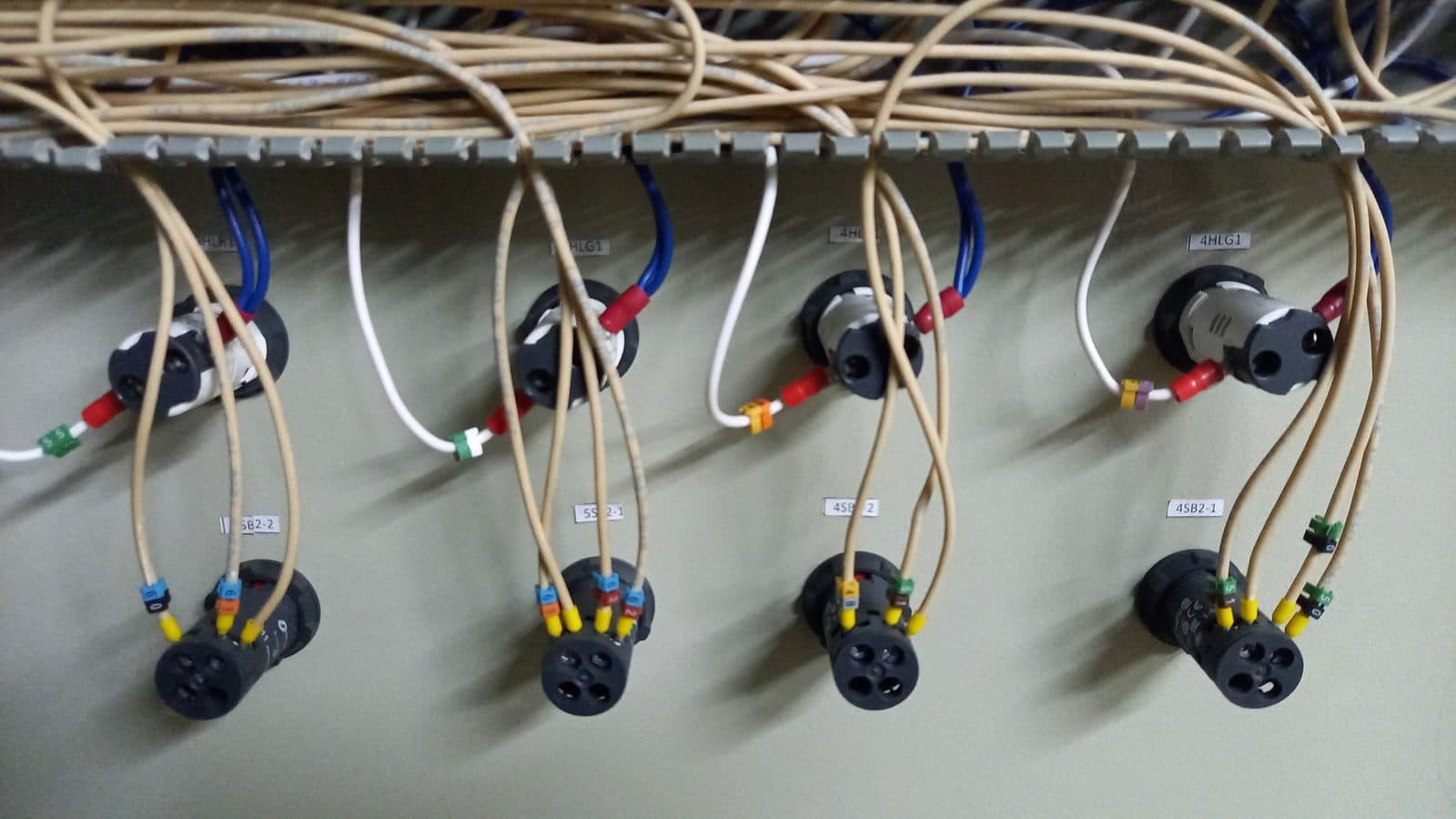

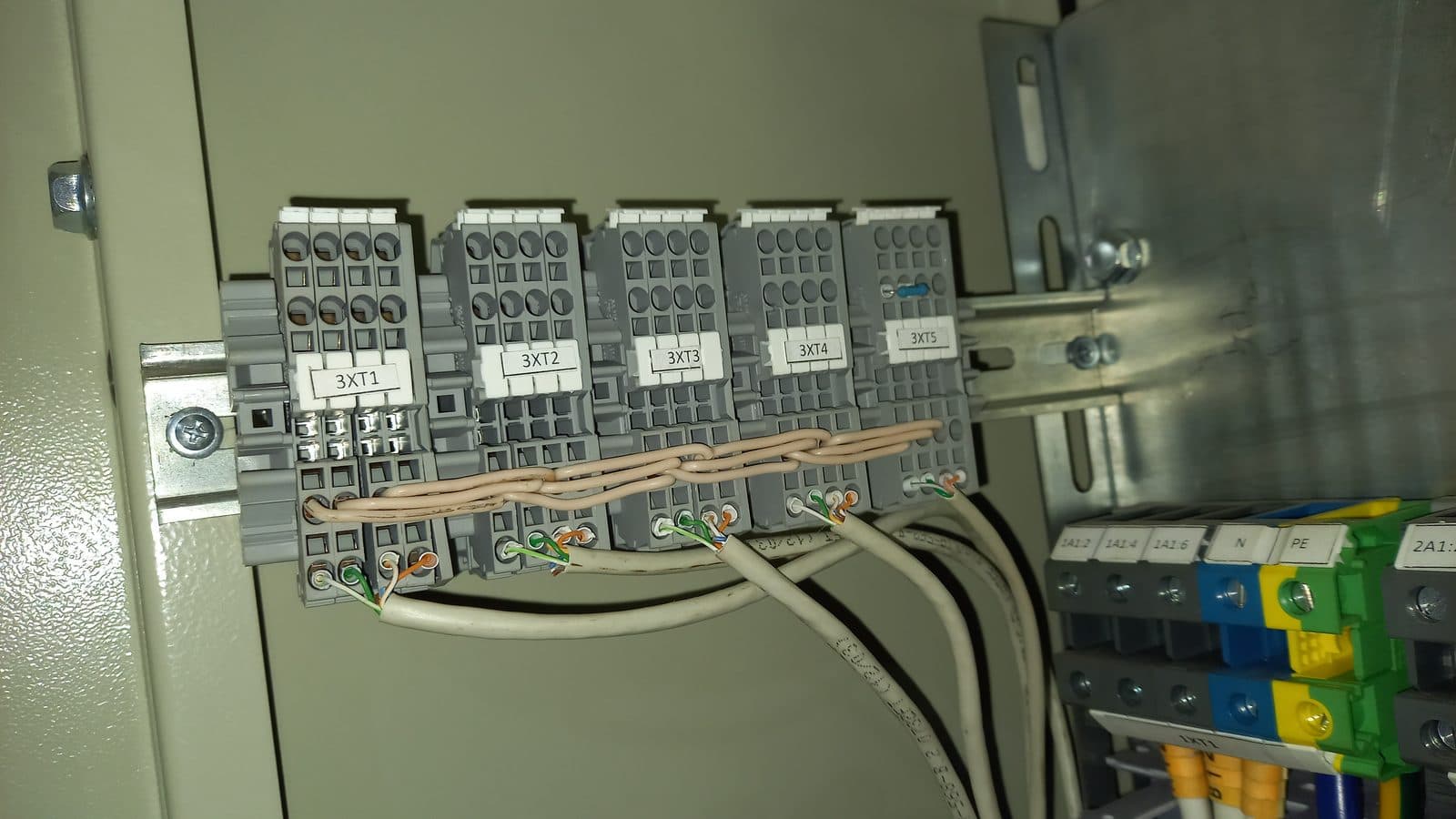

4. 4. Выполили сборку в шкафах Spacial: вводной автомат 320 А, групповые автоматы 63 А, модульная защита Acti9, 5 контакторов и 5 устройств плавного пуска ATS22, разводка силовых и контрольных цепей, маркировка.
5. 5. Настроили реле и параметры плавного пуска, проверили цепи управления и сигнализацию.
6. 6. Оформили паспорт НКУ, таблички на шкаф, эксплуатационную документацию и передали комплект для монтажа на объекте.

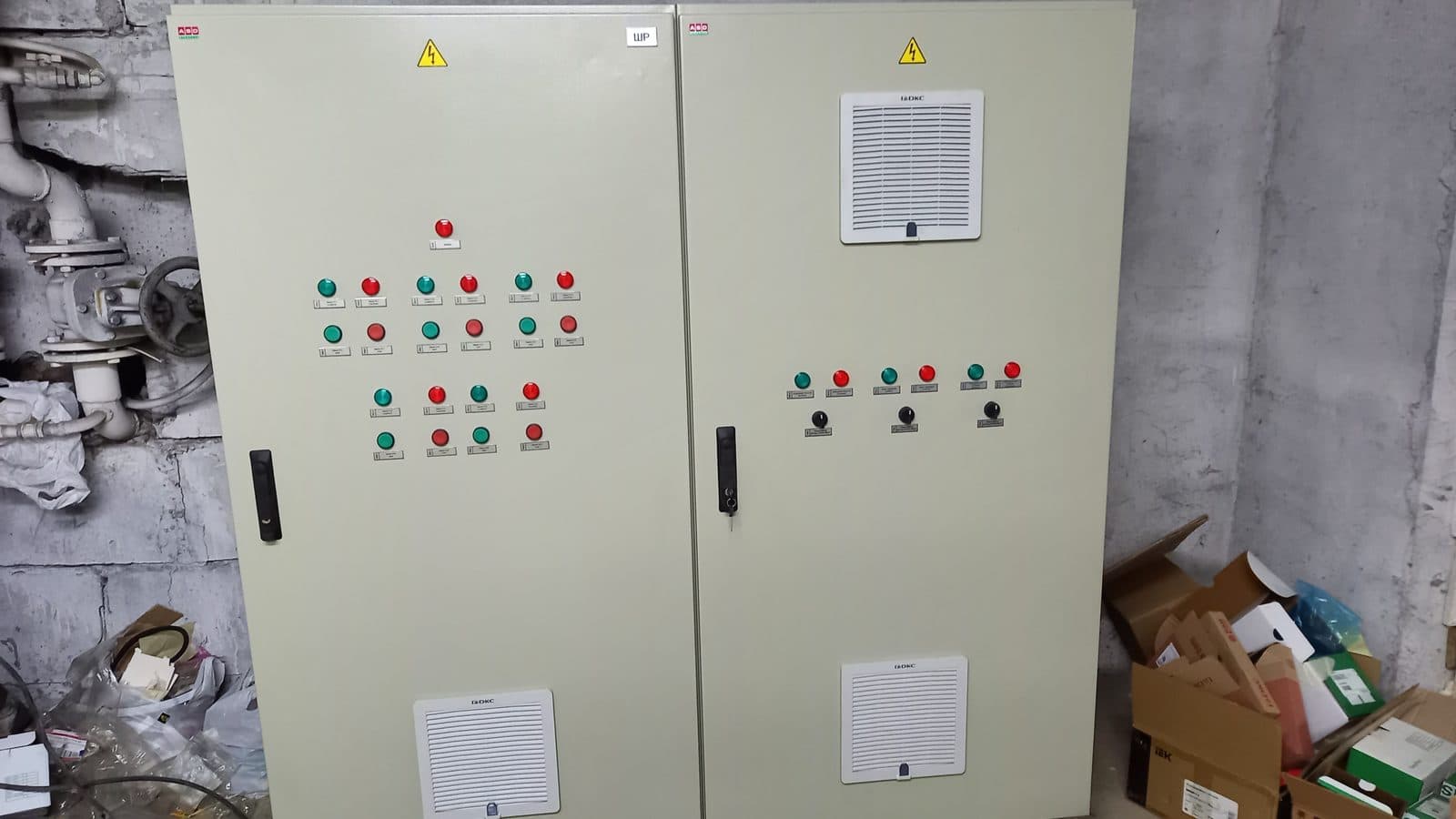

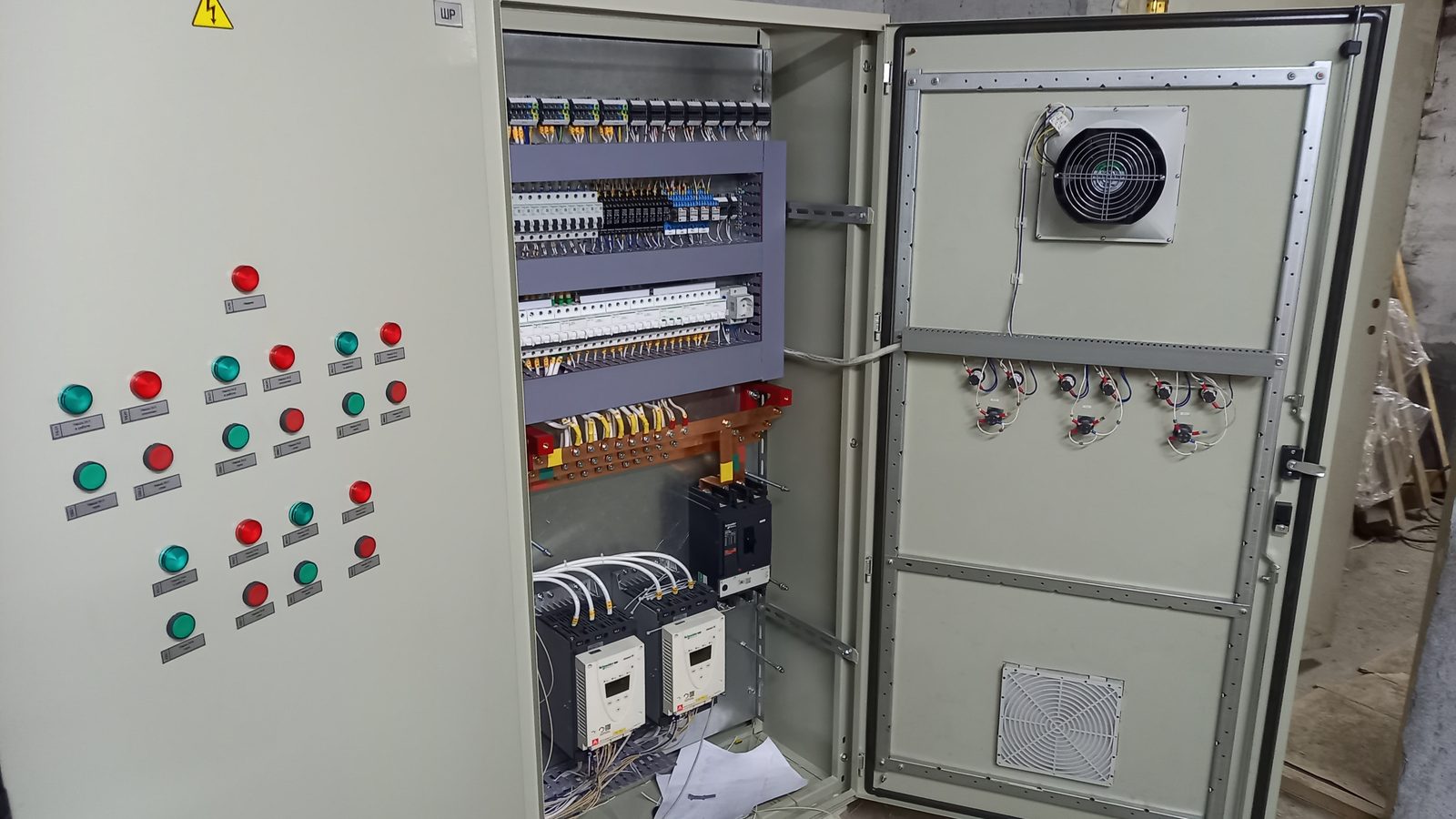

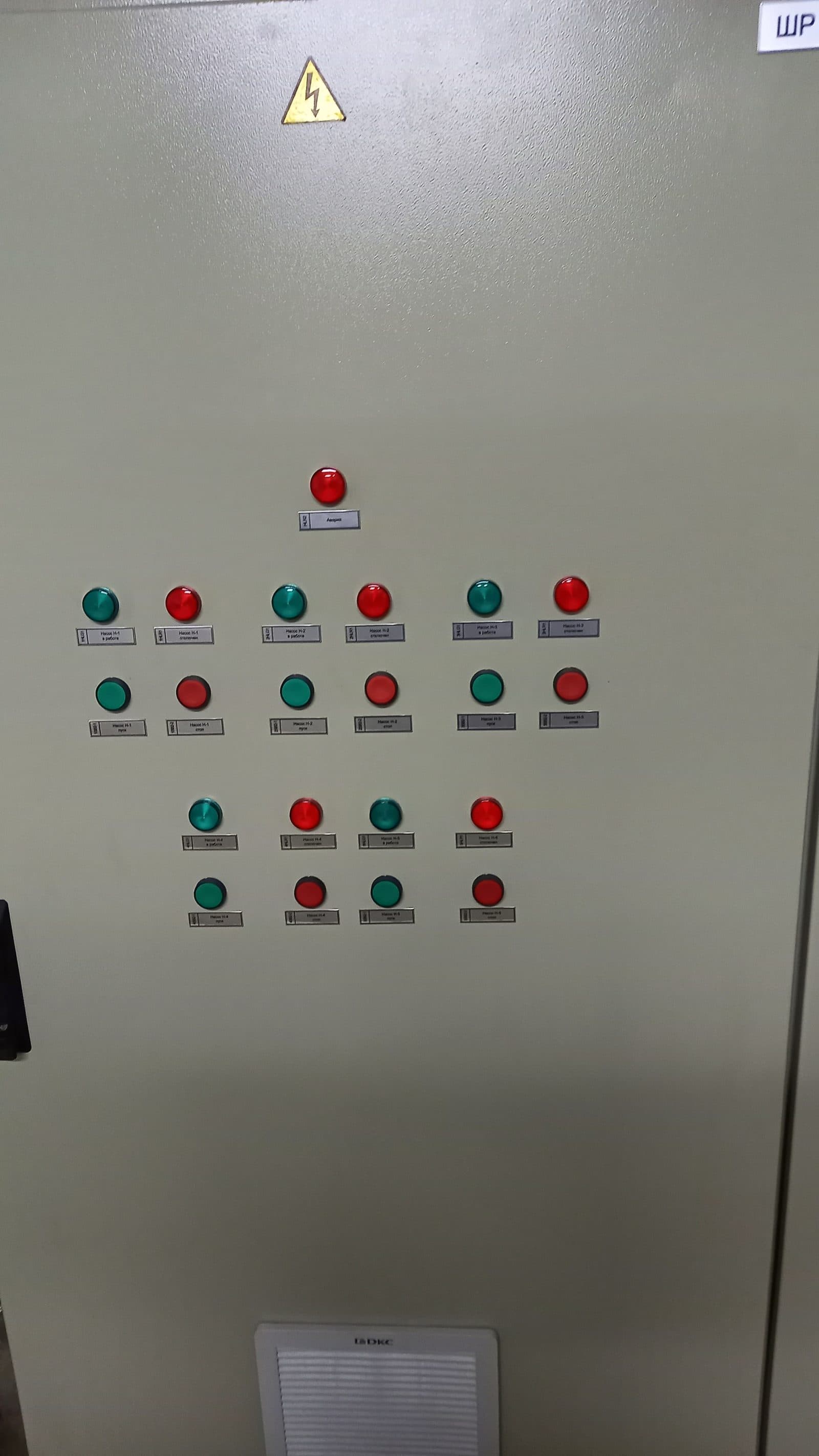

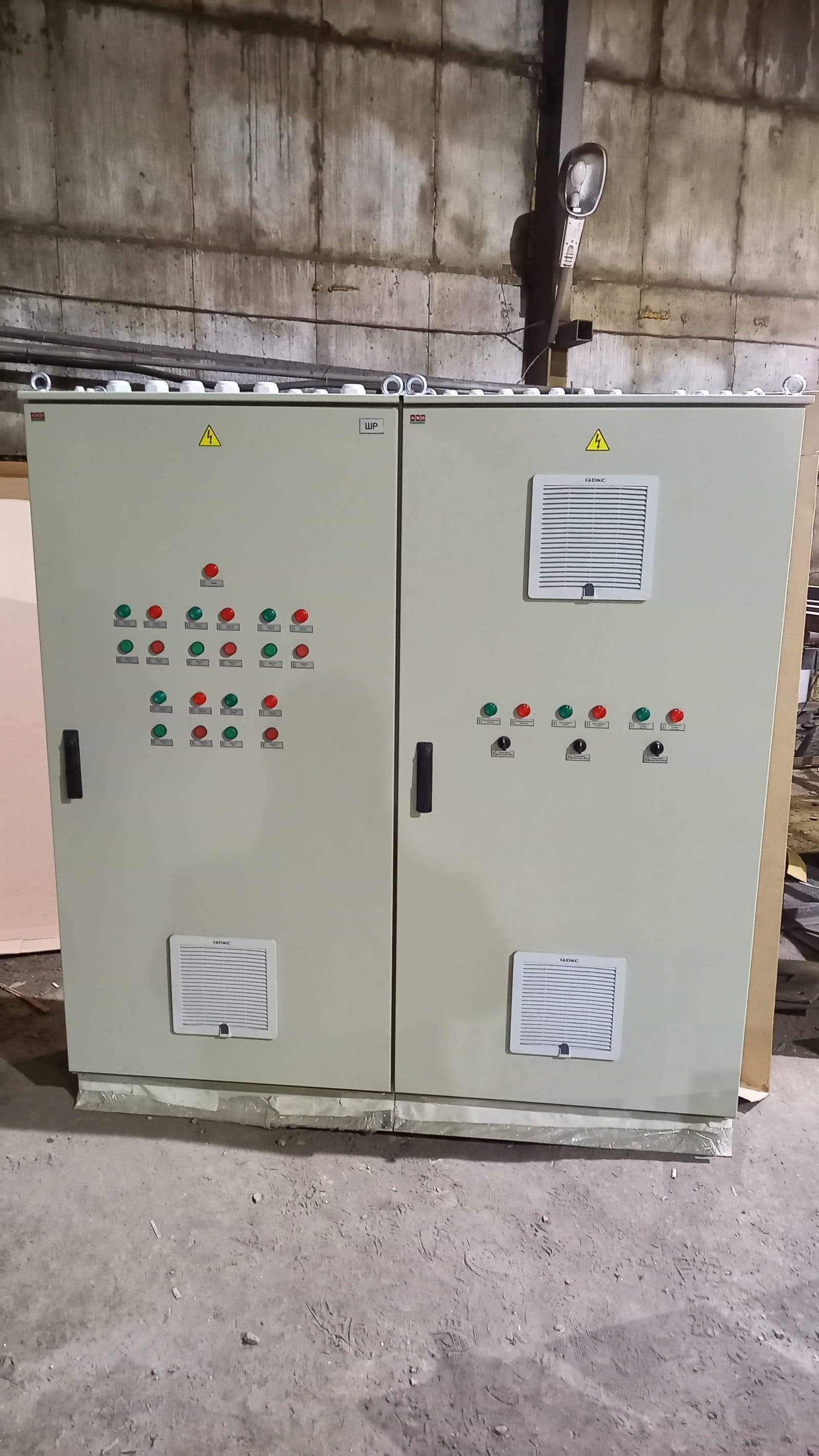

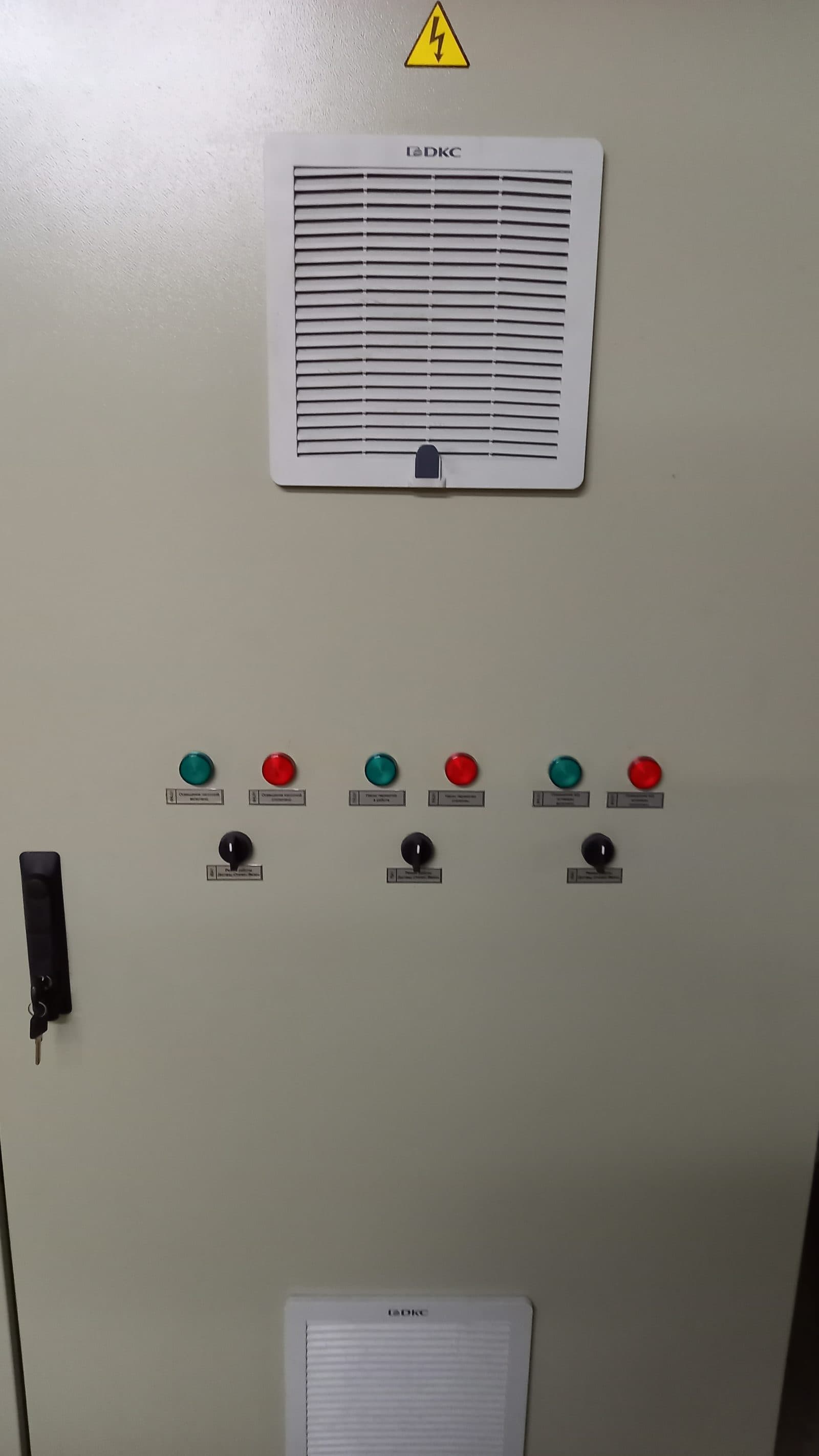

Изготовлен и передан шкаф распределительный ШР с пятью каналами управления насосами через ATS22, комплектом конструкторской документации, паспортом и сертификатами соответствия ТР ТС. Оборудование соответствует заявленным характеристикам (IP54, категория размещения УХЛ4), готово к подключению и вводу в эксплуатацию.
