Звенья щелевого фильтра и сопутствующие детали

Предприятию требовалось изготовить серию листовых деталей щелевого фильтра со сложным контуром и отверстиями, а также выполнить сопутствующие работы: муфты с резьбой (габариты порядка 1600×2), гибку трубы Ø22 под лифтовые узлы и прочие позиции по конструкторской документации. Важны повторяемость серии, точность пазов и соответствие чертежам заказчика.

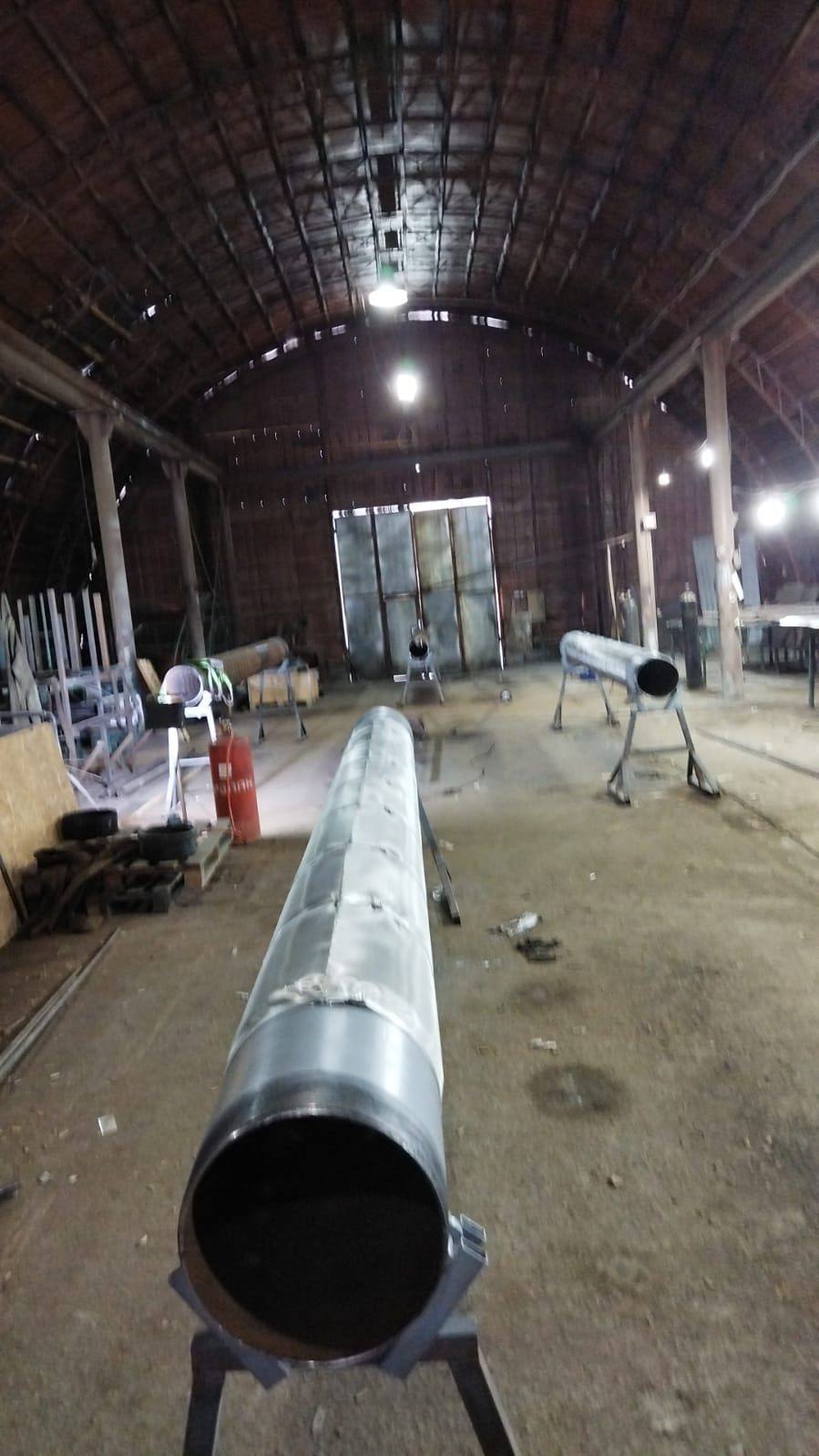

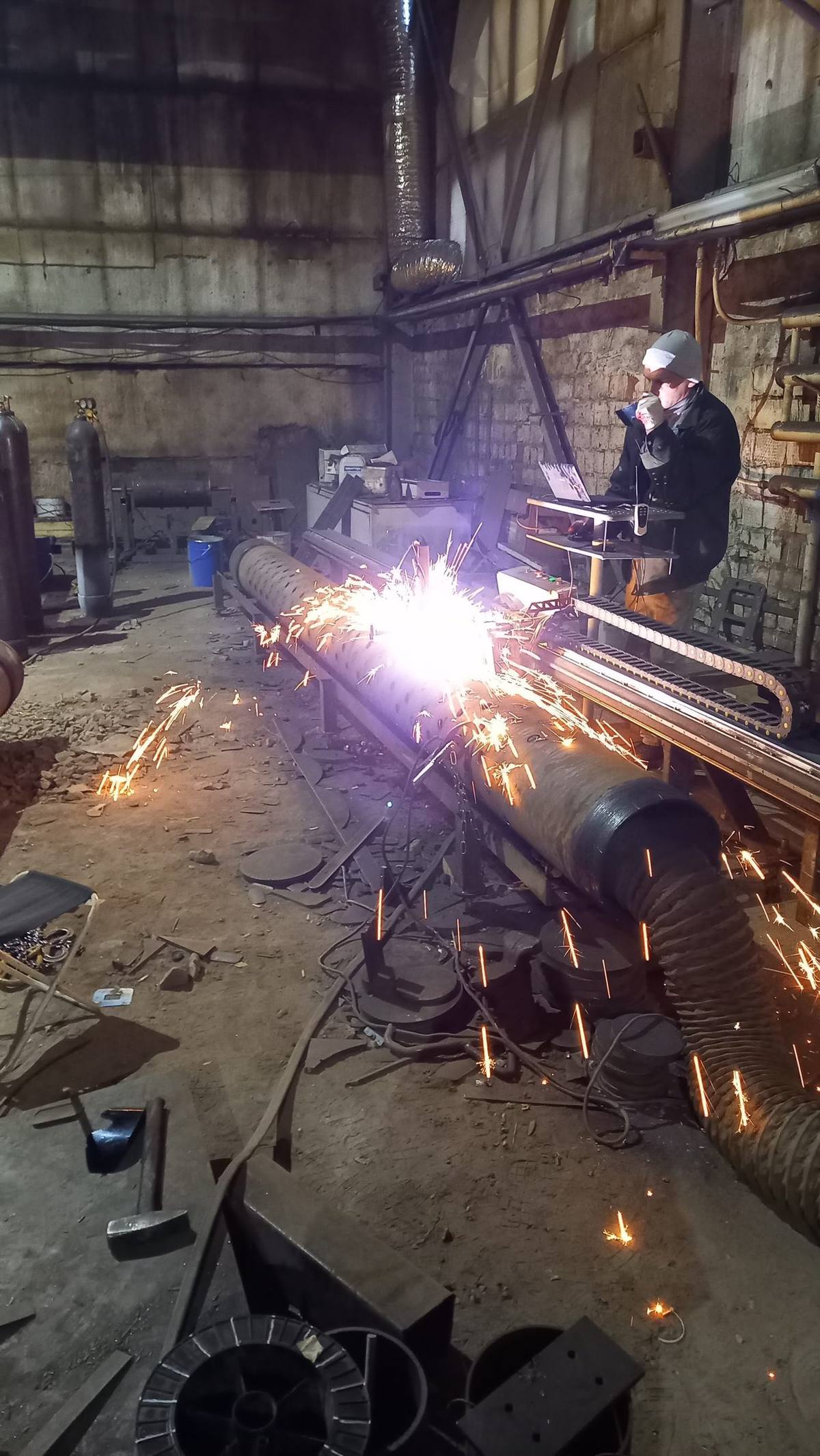

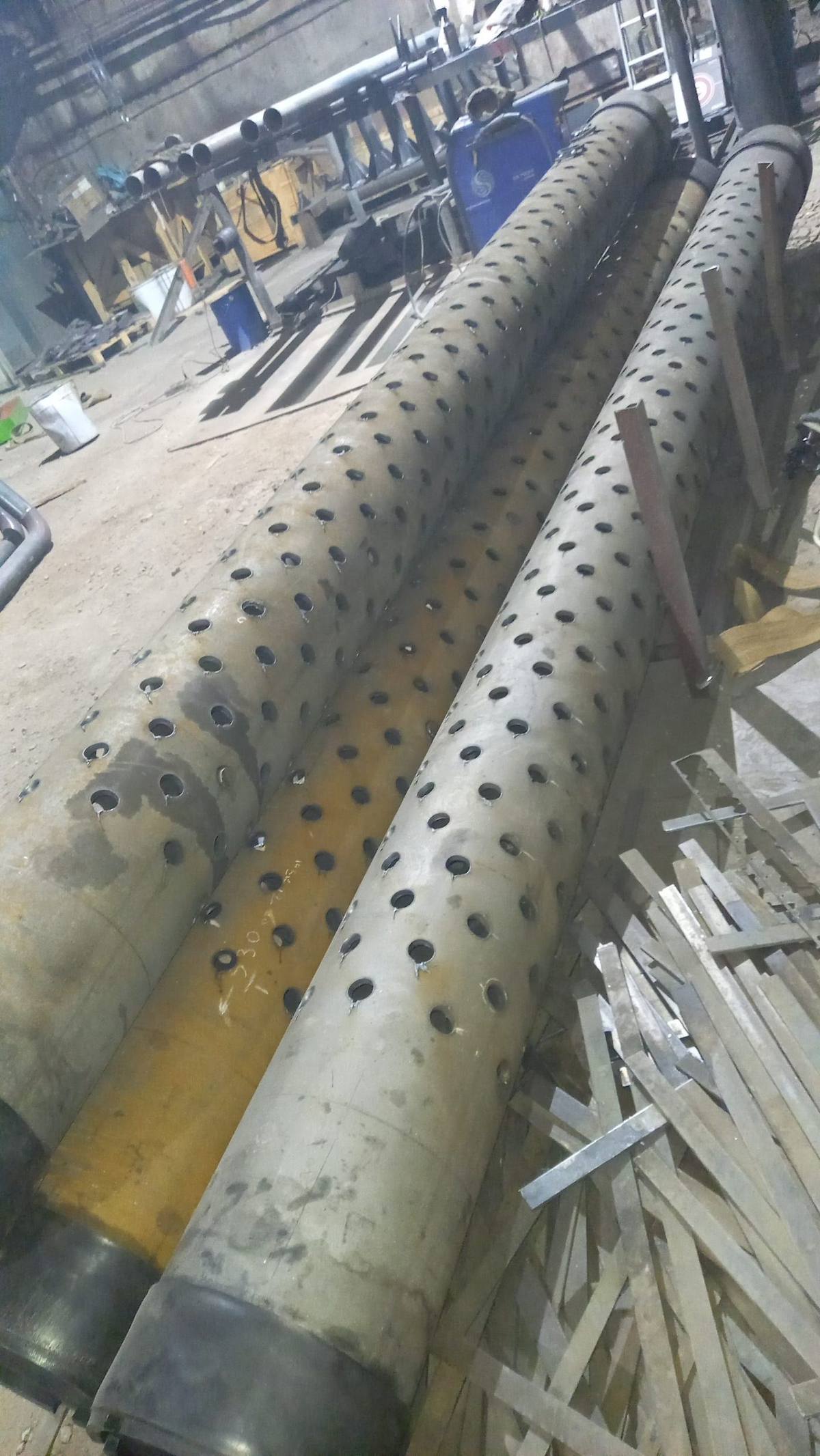

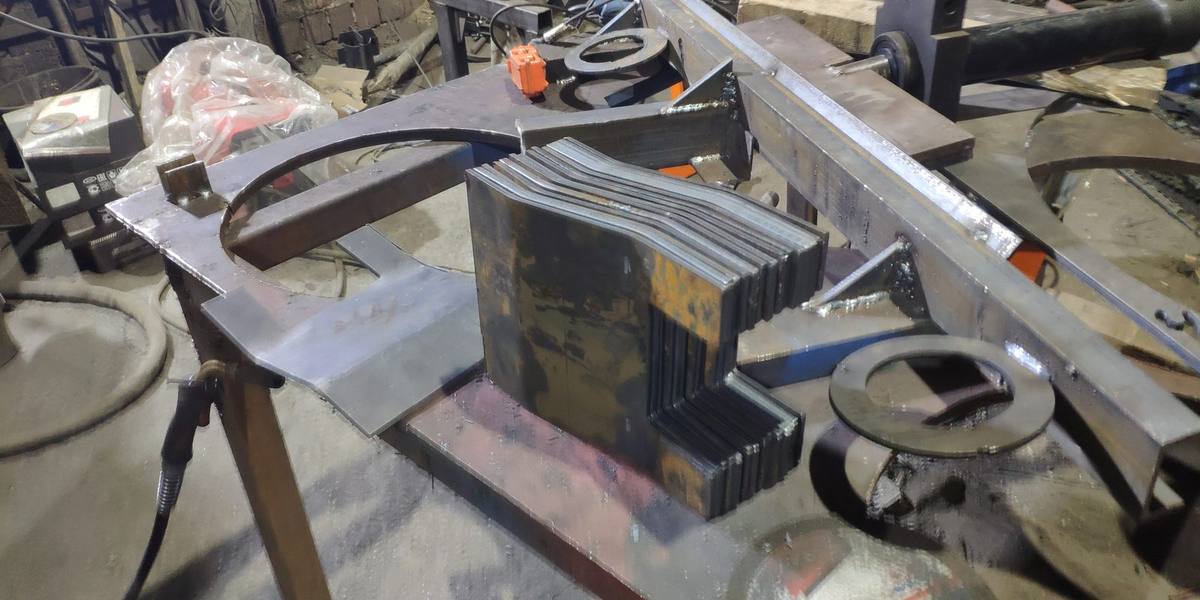

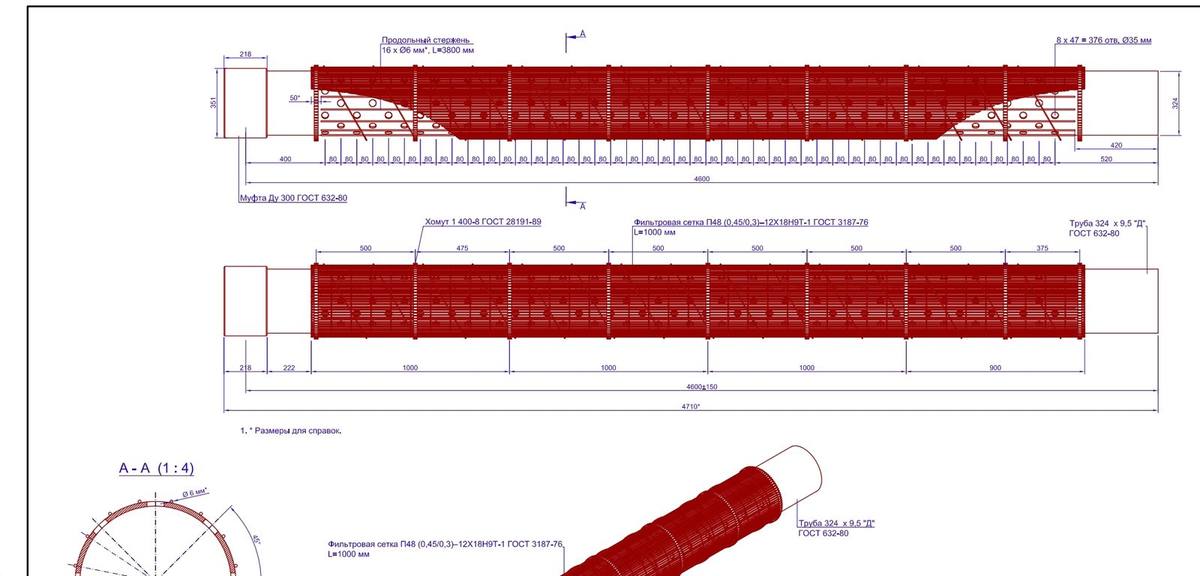

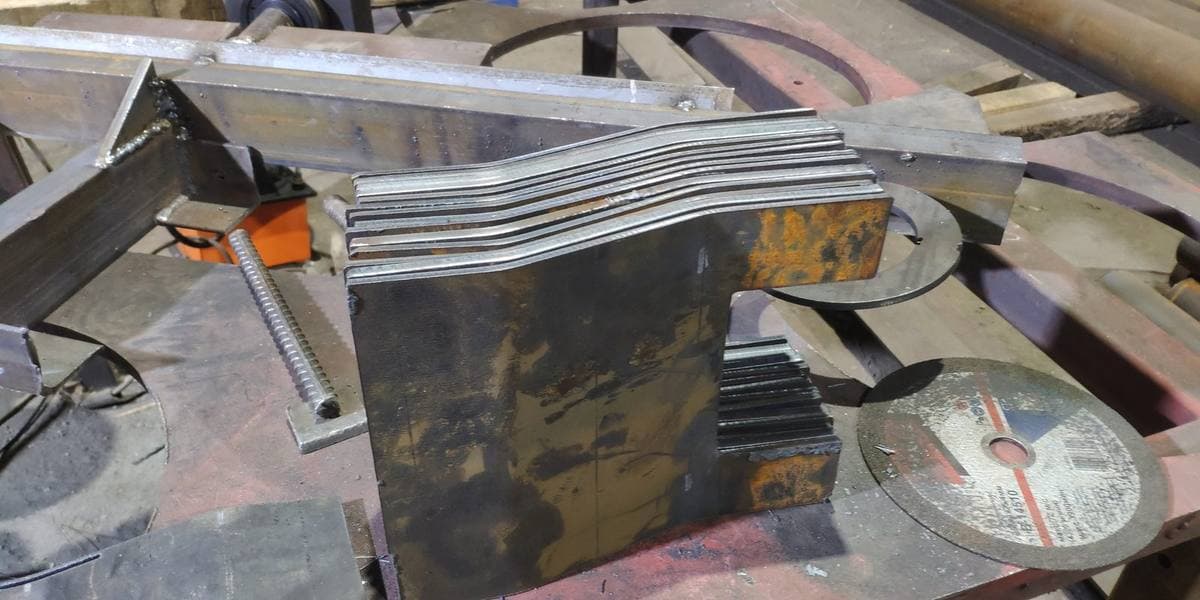

Изучили комплект чертежей на фильтр и вспомогательные детали, подготовили раскрой и программы для плазменной резки листа (в том числе звено щелевого фильтра с отверстиями). Выполнили резку партиями, контролировали шаг щелей и кромки, организовали гибку труб и мехобработку резьбы по согласованным позициям. Фотофиксация — стопки вырезанных пластин, узлы в сборе и отгрузка на производство.

Заказчик получил вырезанные звенья фильтра и сопутствующие детали, готовые к сборке оборудования. Геометрия щелей и отверстий соответствует чертежам; партии уложены и переданы для дальнейшей мехобработки и монтажа на линии.
