Квадратные и круглые заготовки 30–40 мм

Предприятию требовалось вырезать партию деталей из толстолистовой стали: квадратные пластины 30×675×230 мм (с уточнением габарита 230 мм по высоте) и круглые заготовки Ø95 мм из листа 40 мм. Необходимо было рассчитать режимы резки (скорость порядка 400 мм/мин для 40 мм и 533 мм/мин для 30 мм), длину реза и расход расходников.

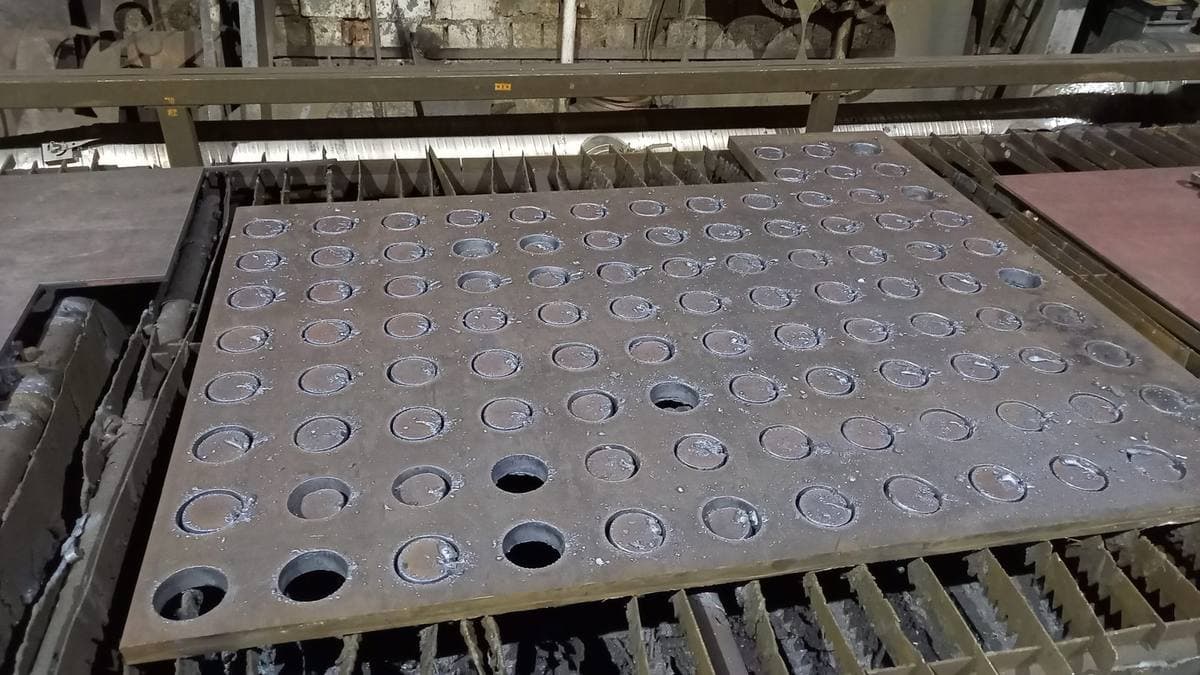

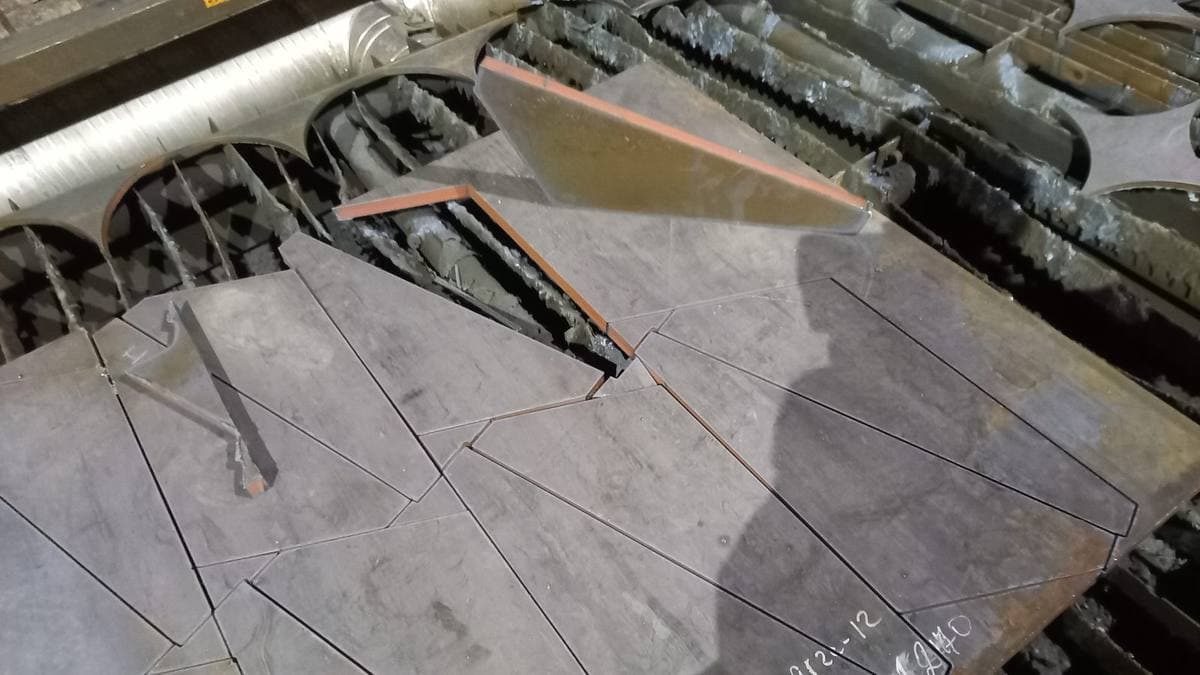

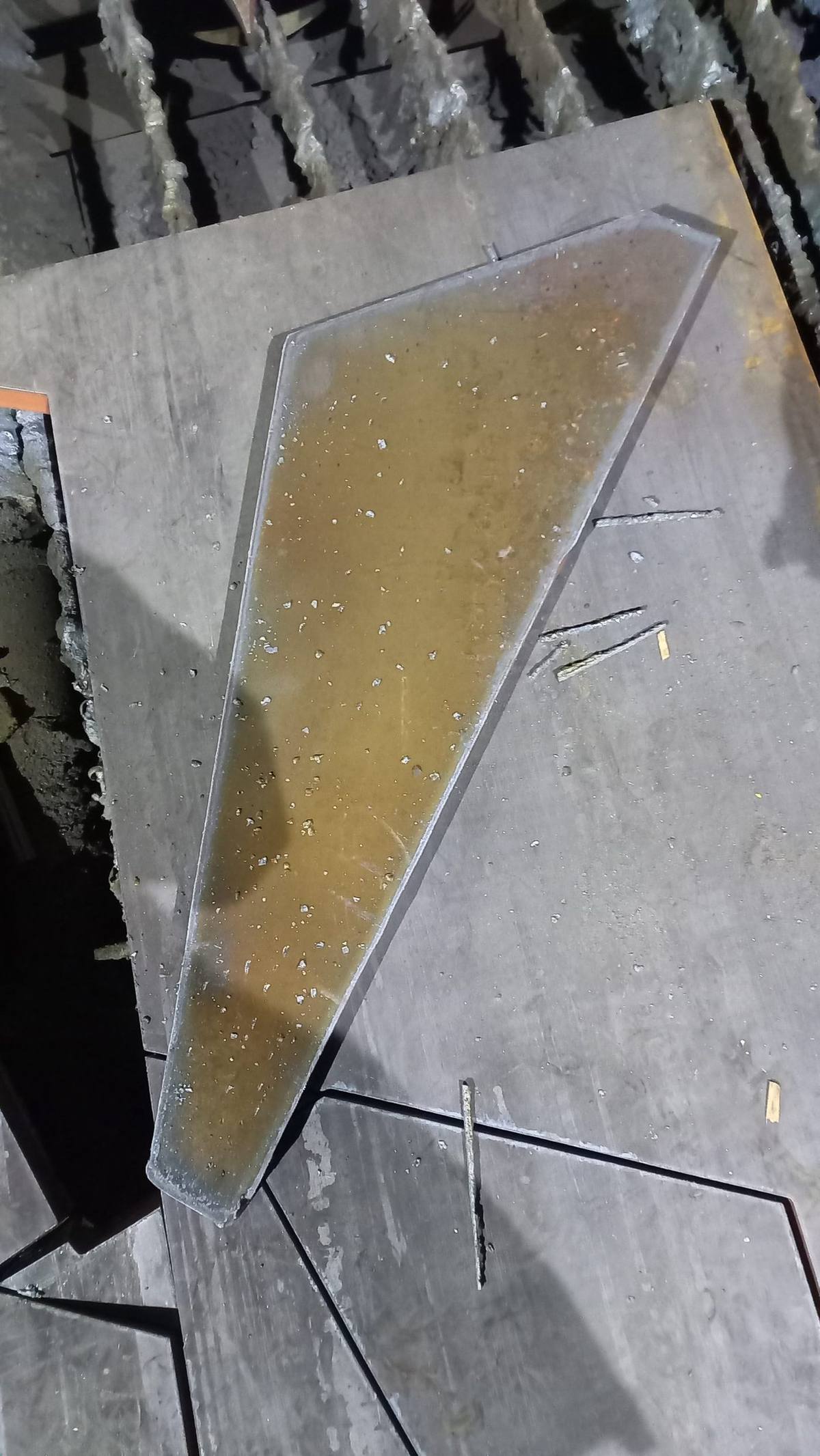

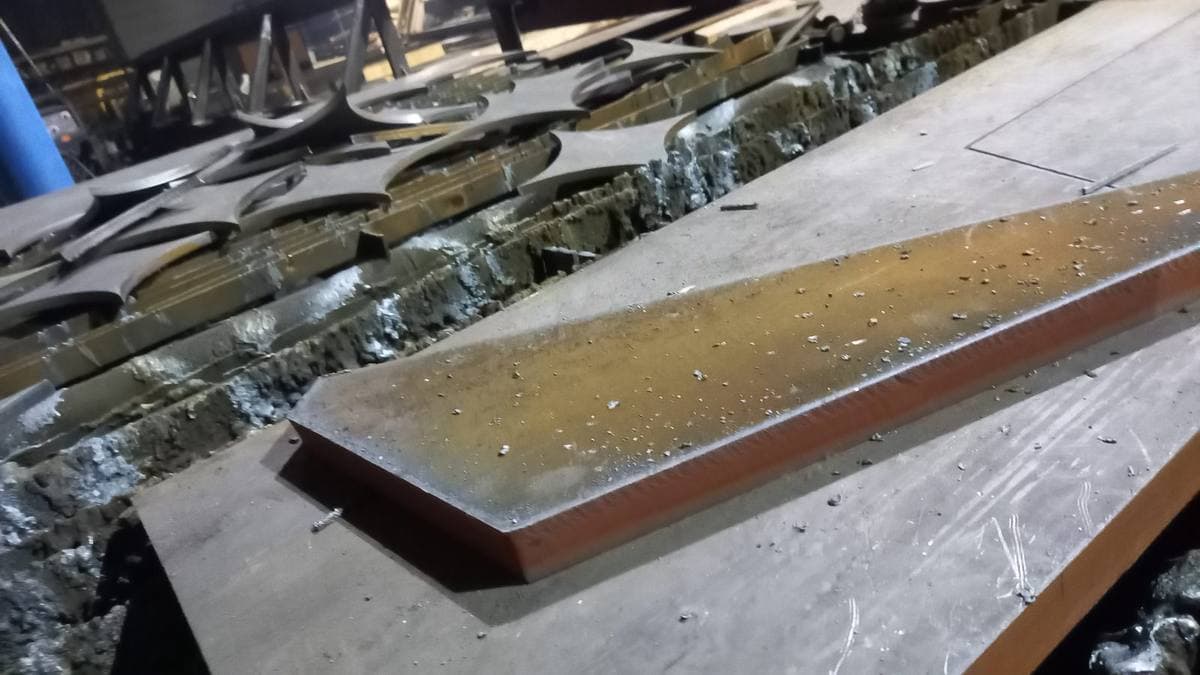

Подготовили раскладку на листе 1500×1264 мм (семь деталей на листе по nesting-схеме), программы для плазмы с учётом 102 отверстий и общей длины реза. Выполнили резку, контролировали кромки кругов и прямоугольников. На фото — схема раскроя и готовые заготовки в цехе.

Квадратные и круглые заготовки из листа 30–40 мм изготовлены в согласованные сроки (11 дней), переданы на дальнейшую мехобработку на производстве заказчика.
