Опорные ложементы ОПСК-1000

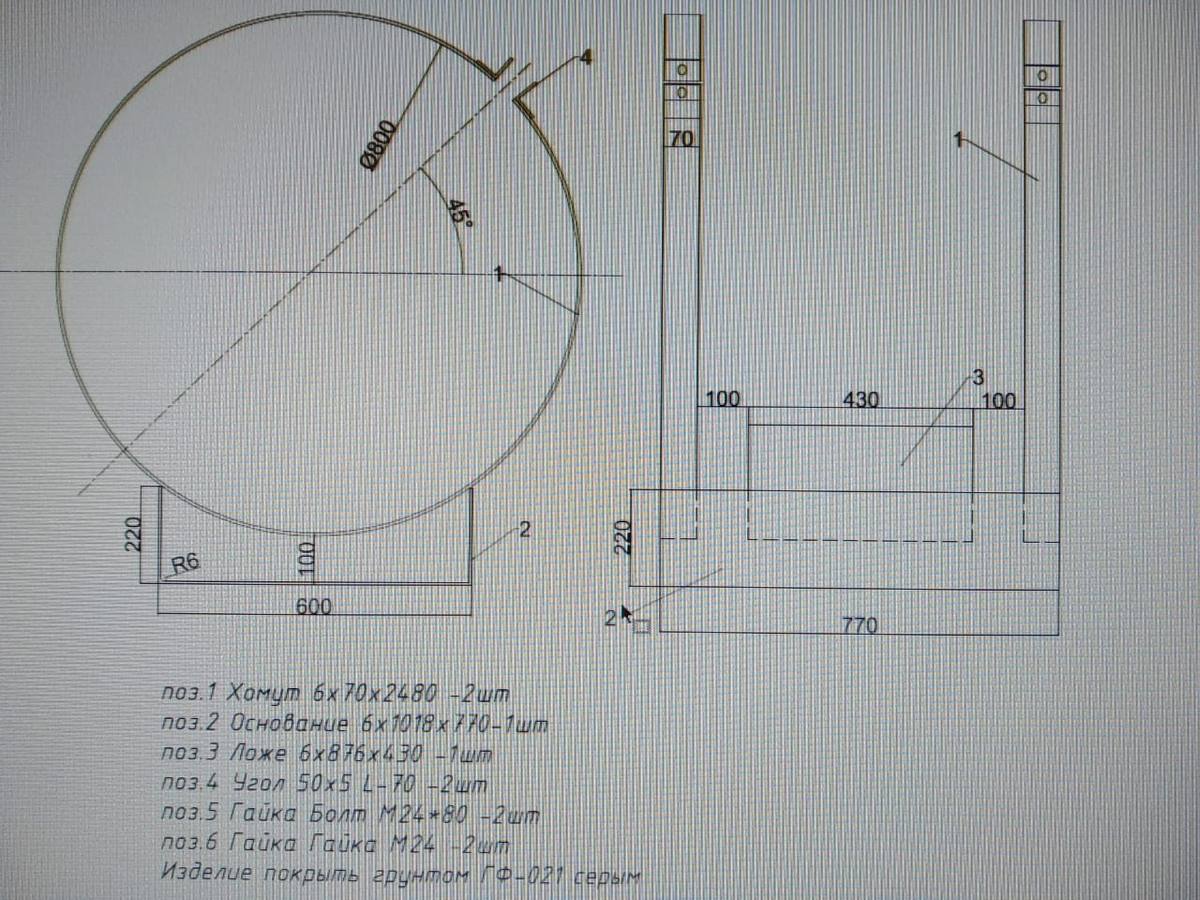

Постоянному заказчику требовалось изготовить 46 комплектов опор ОПСК-1000 для укладки трубы диаметром Ø800 мм: основание, ложе, хомуты из листа 6 мм, уголки 50×5, крепёж М24. По чертежу узел покрывается грунтом ГФ-021 серого цвета. Необходимы точная вырезка дуг хомутов длиной 2480 мм, ширина ленты 70 мм и повторяемость серии.

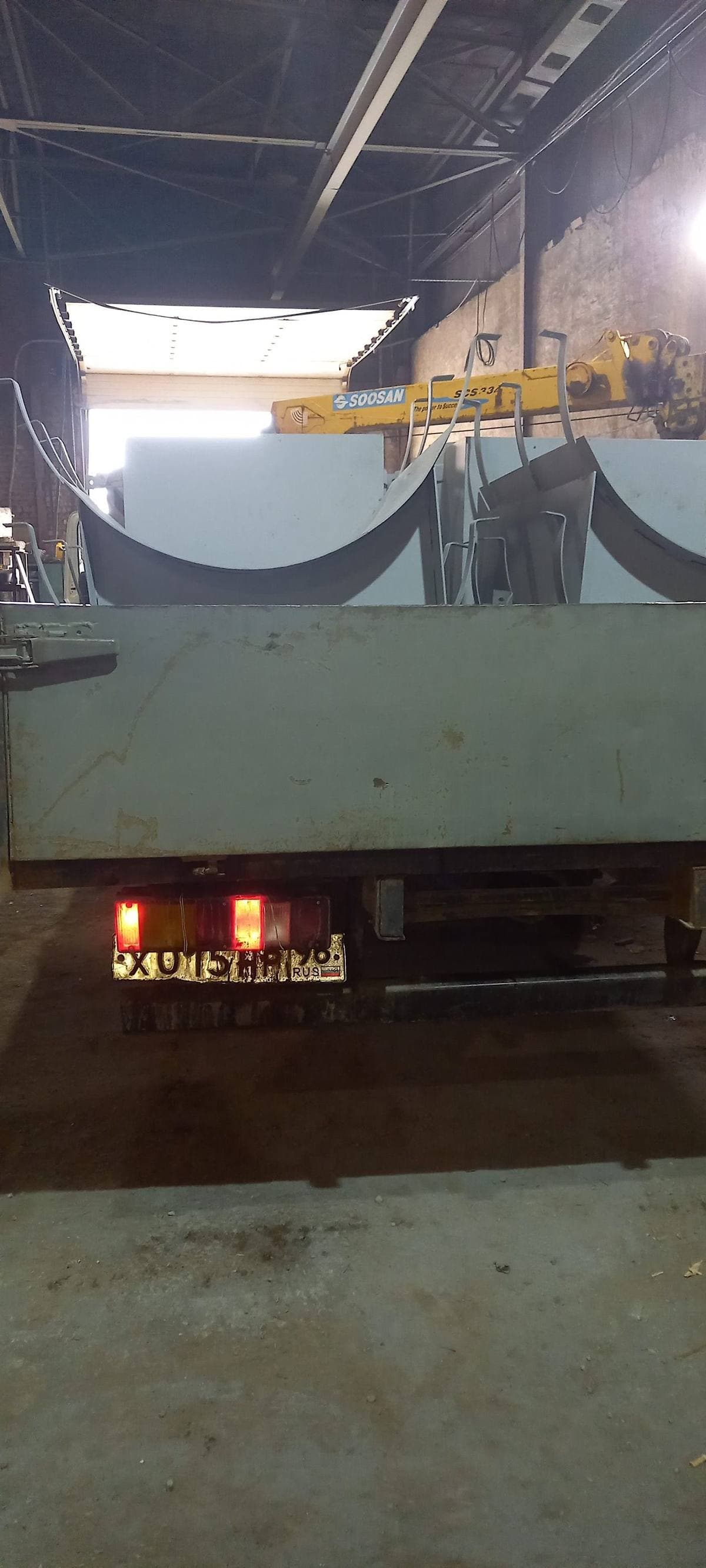

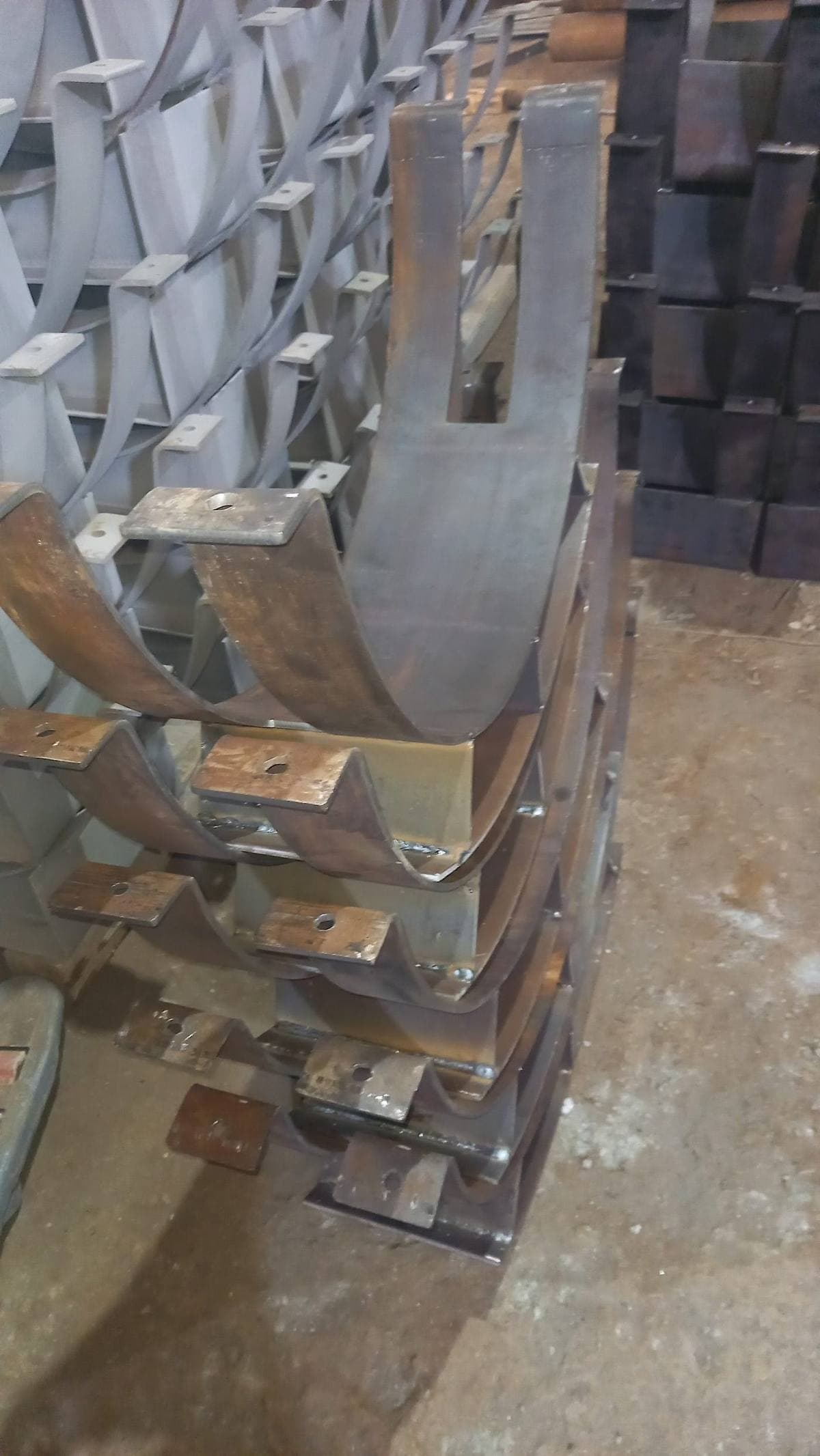

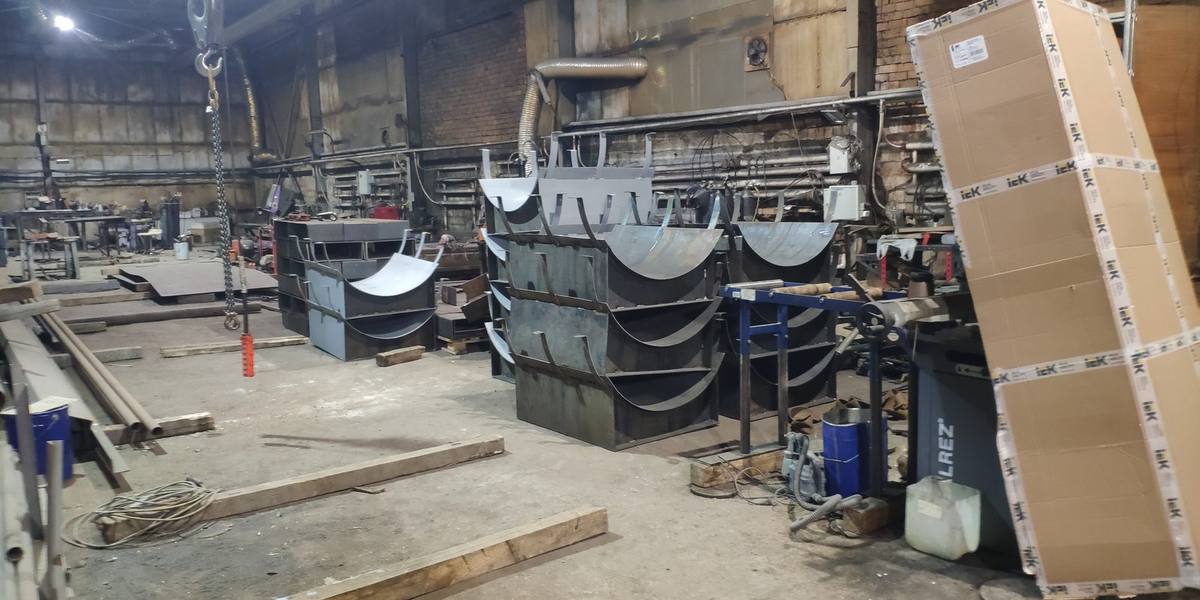

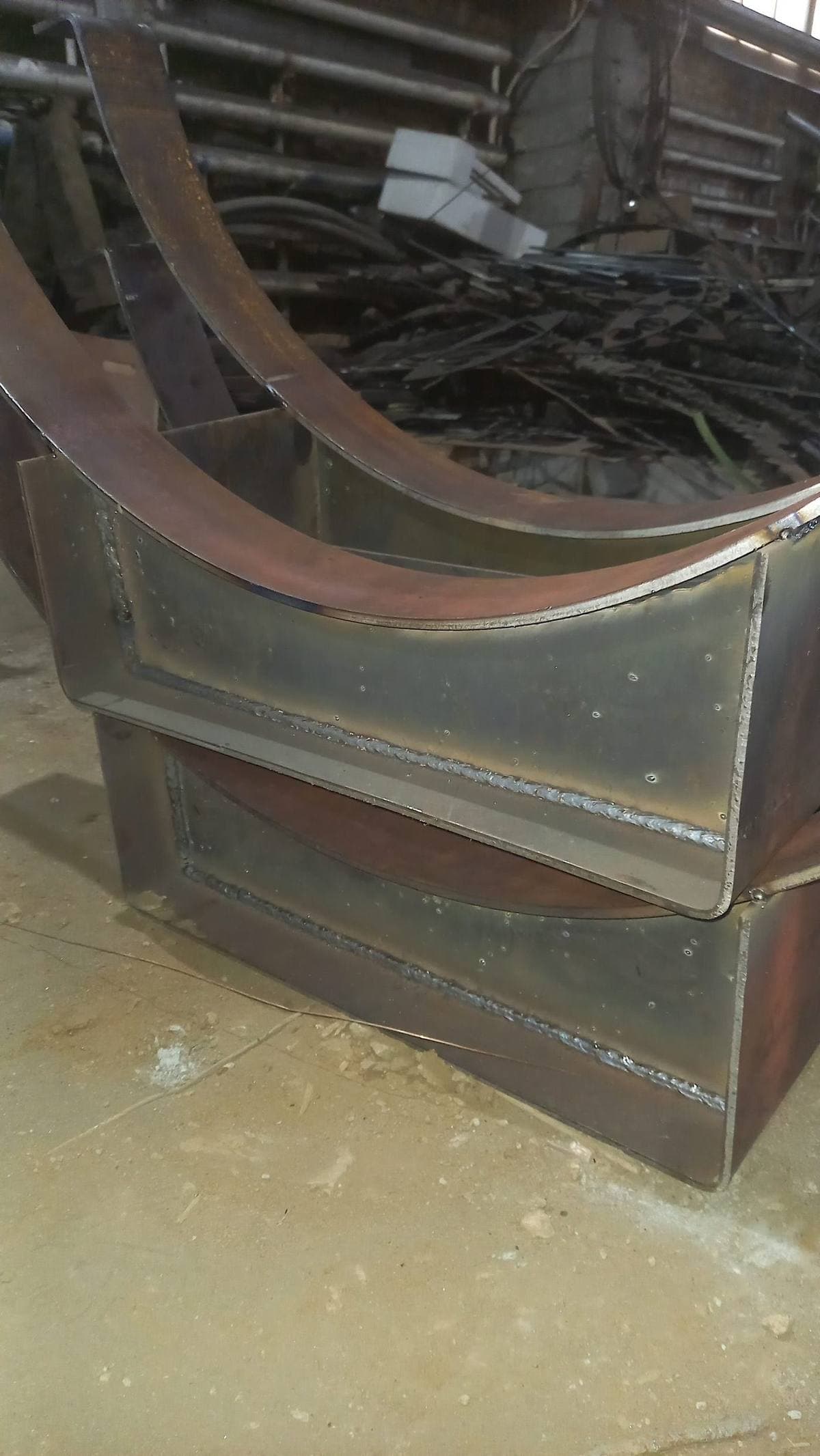

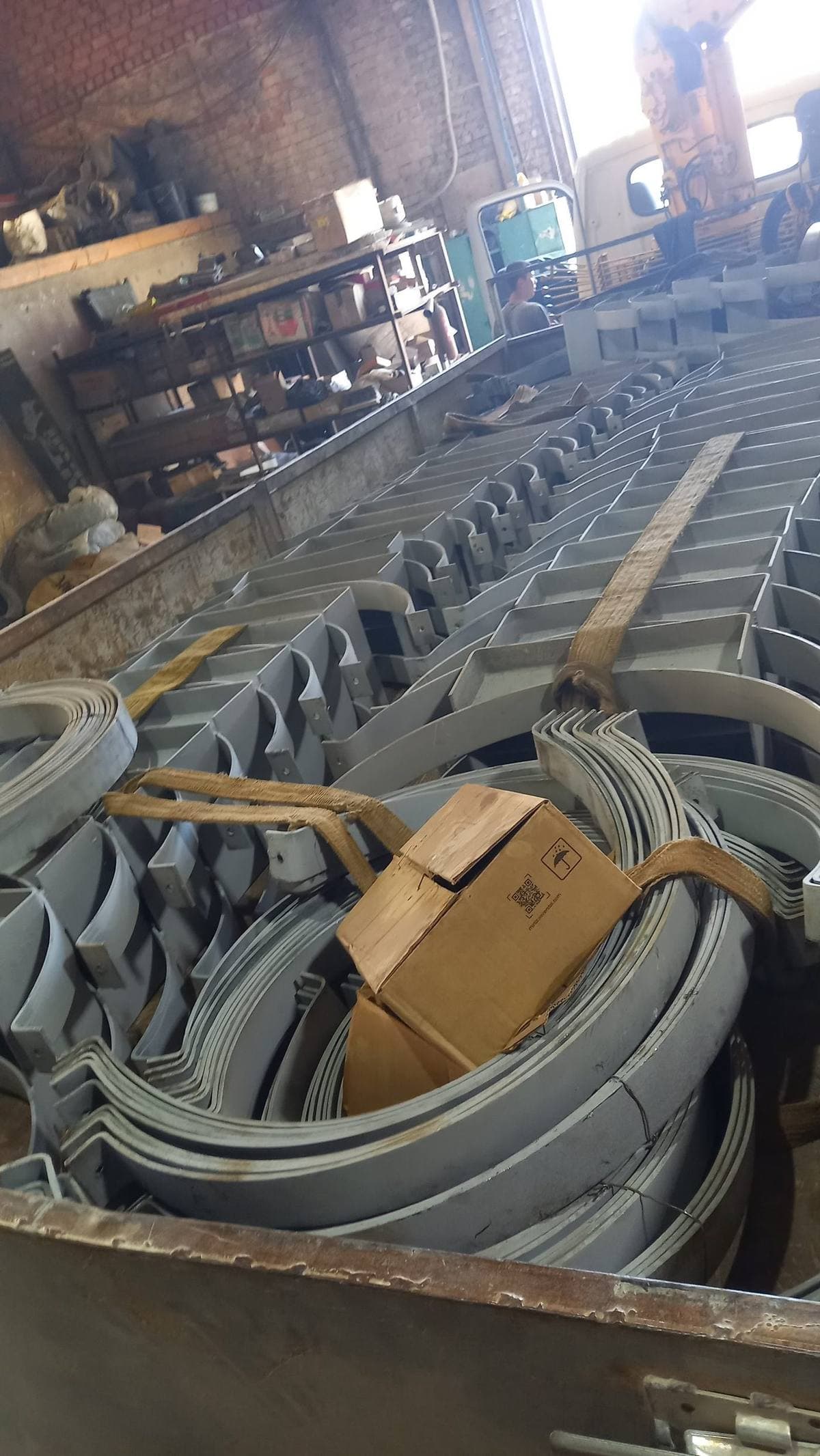

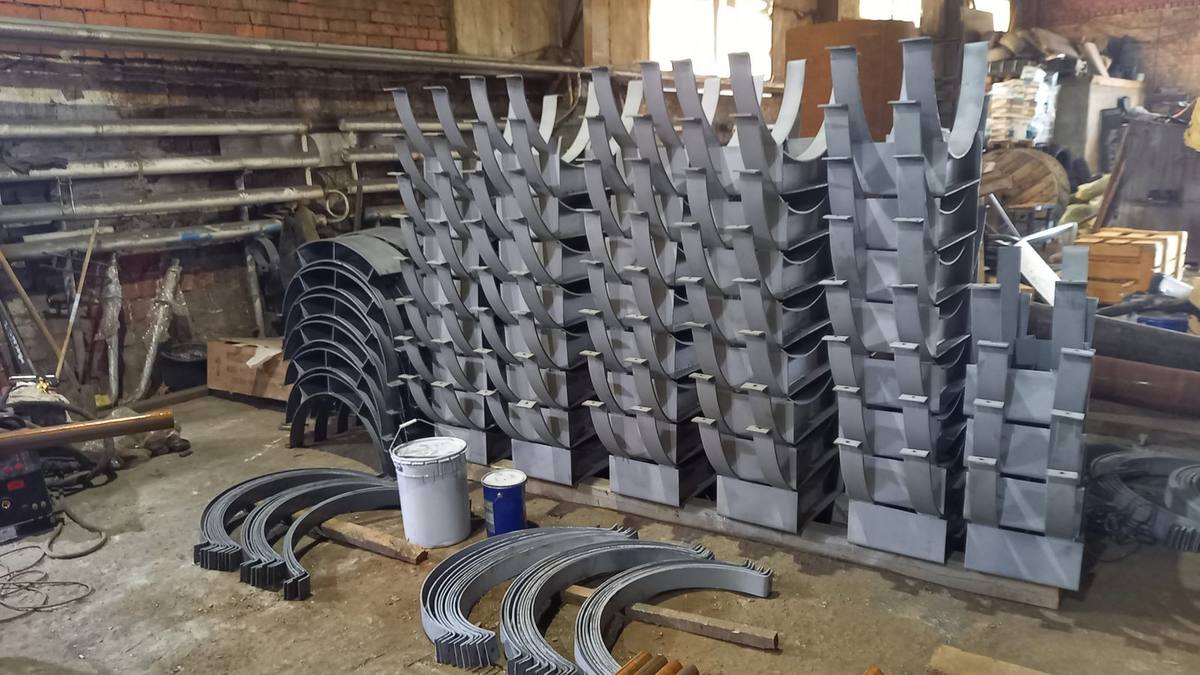

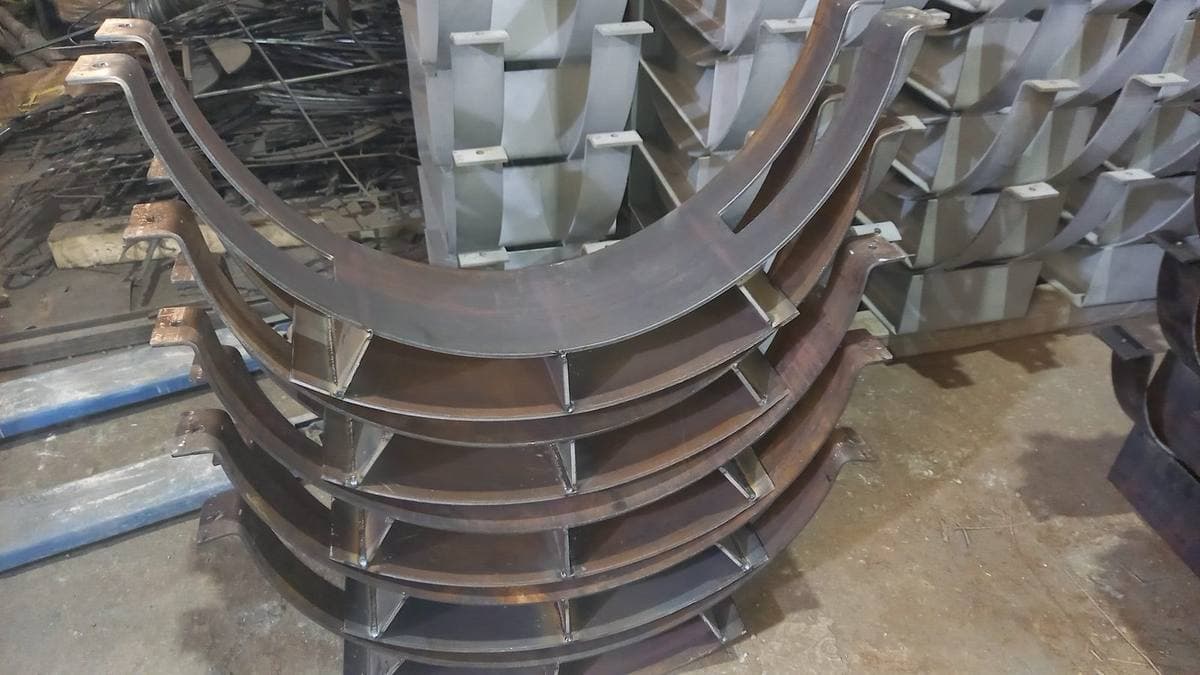

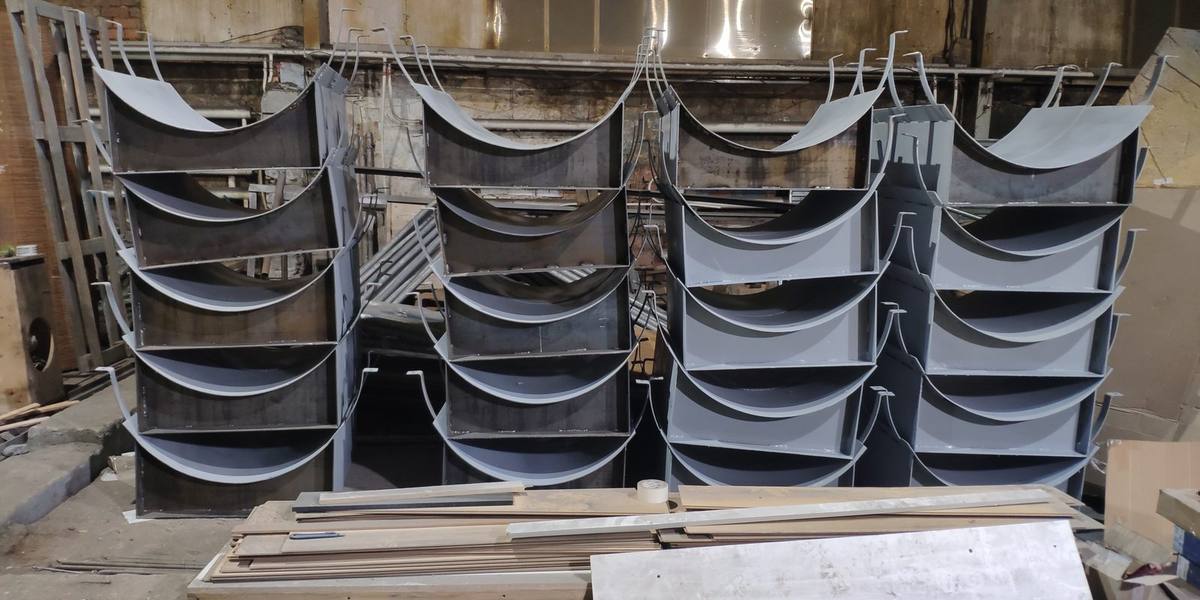

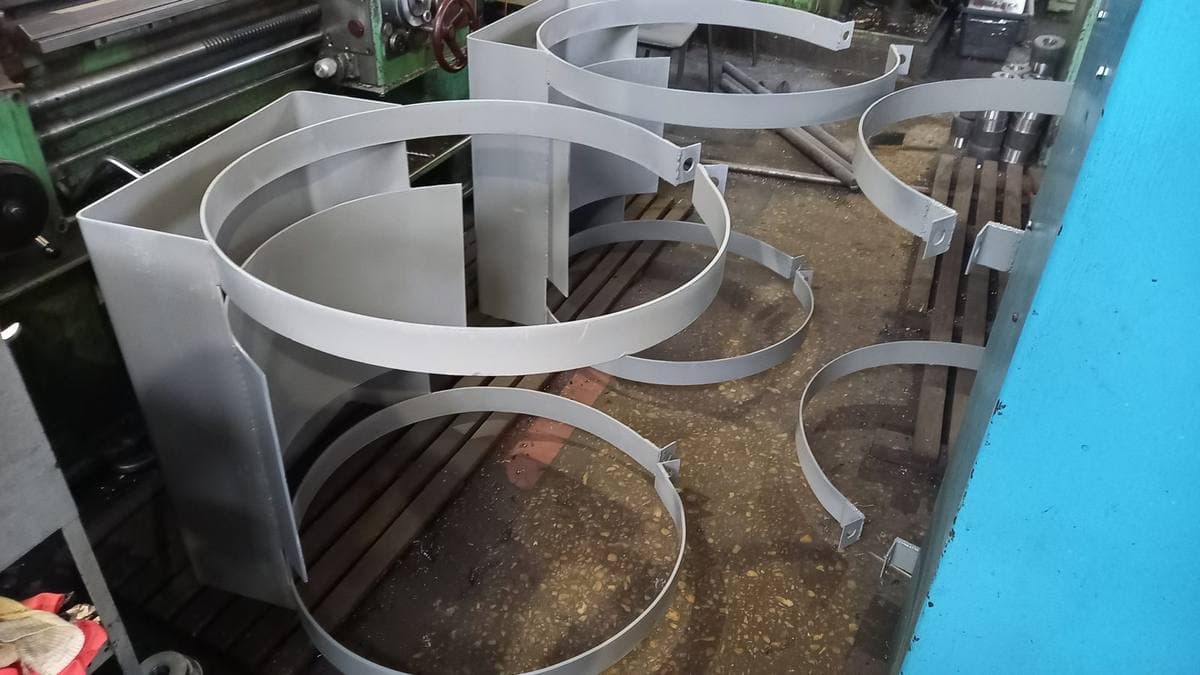

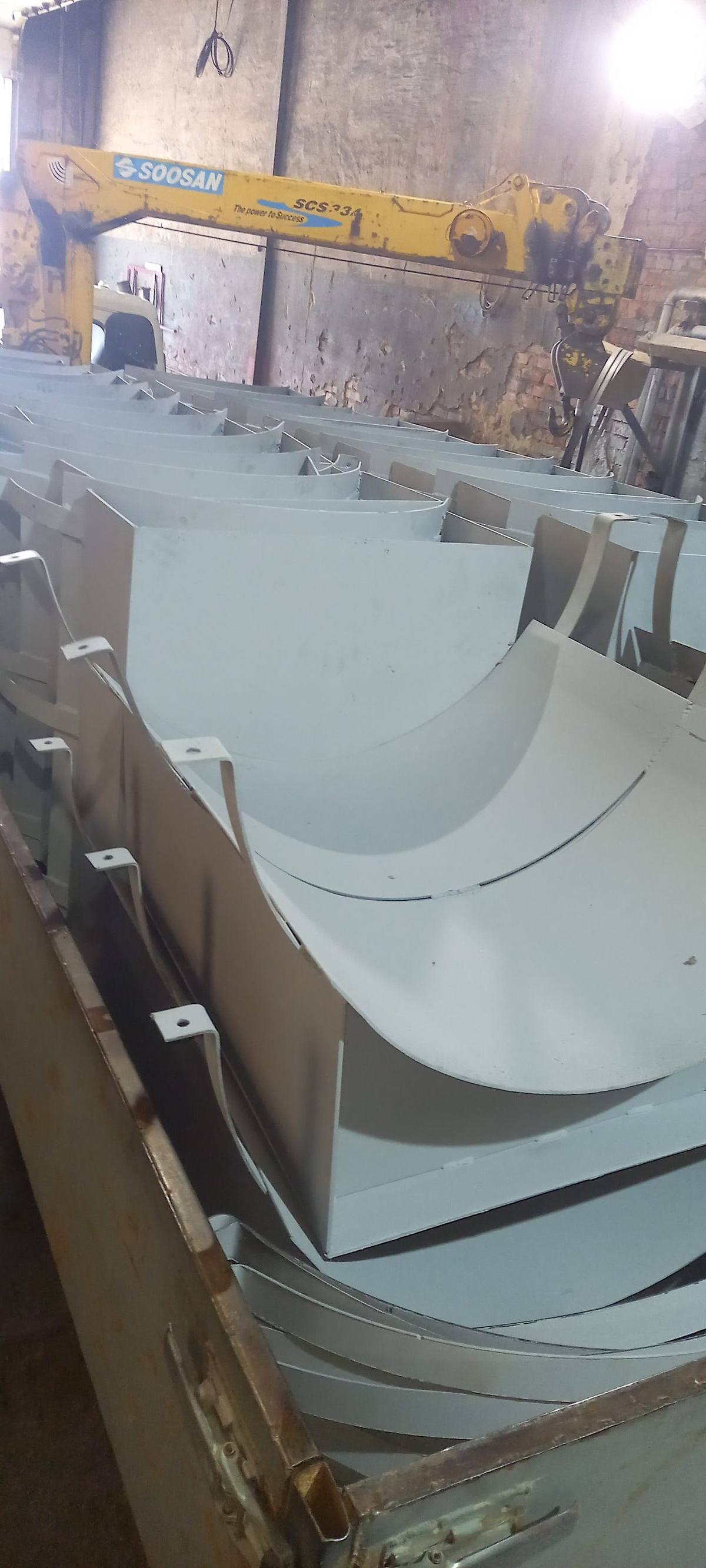

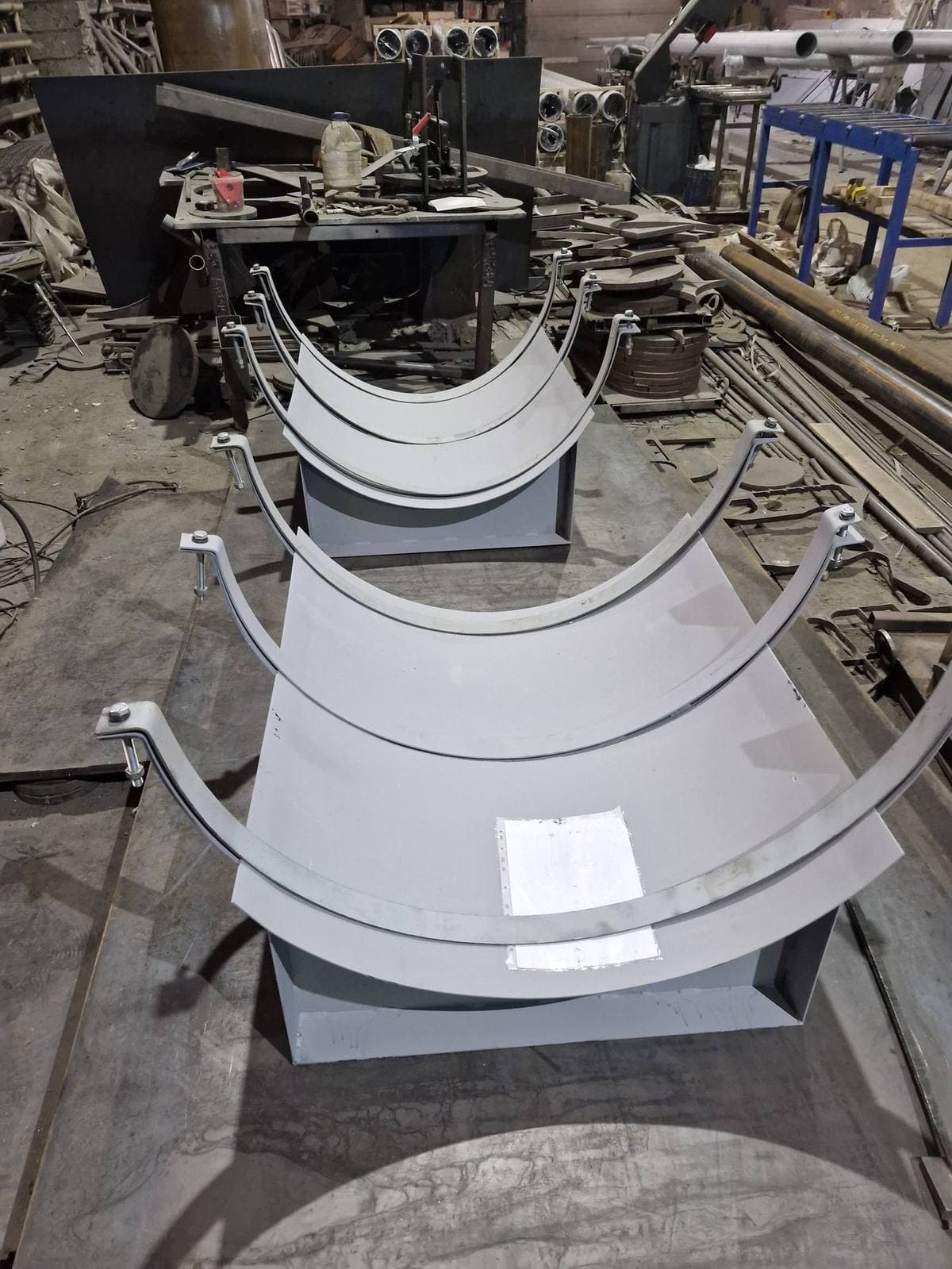

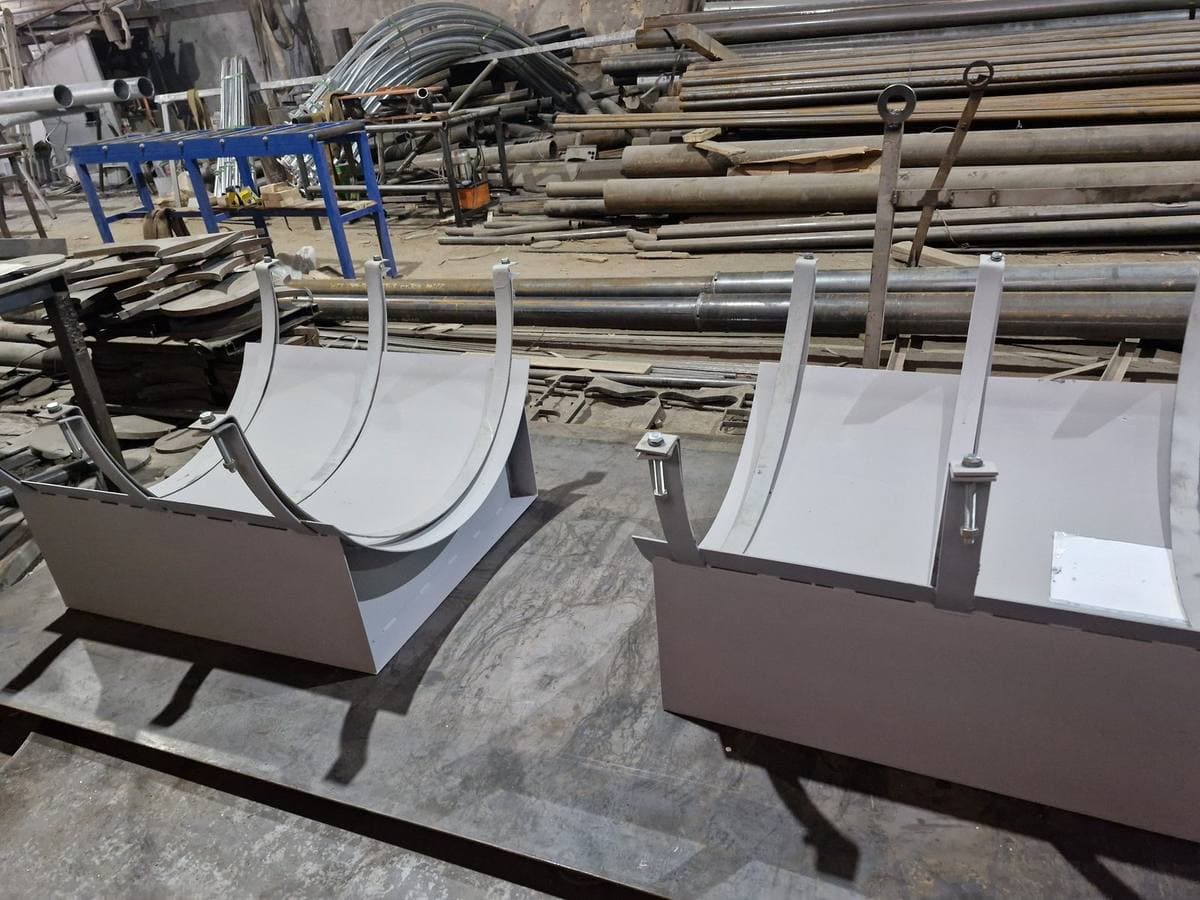

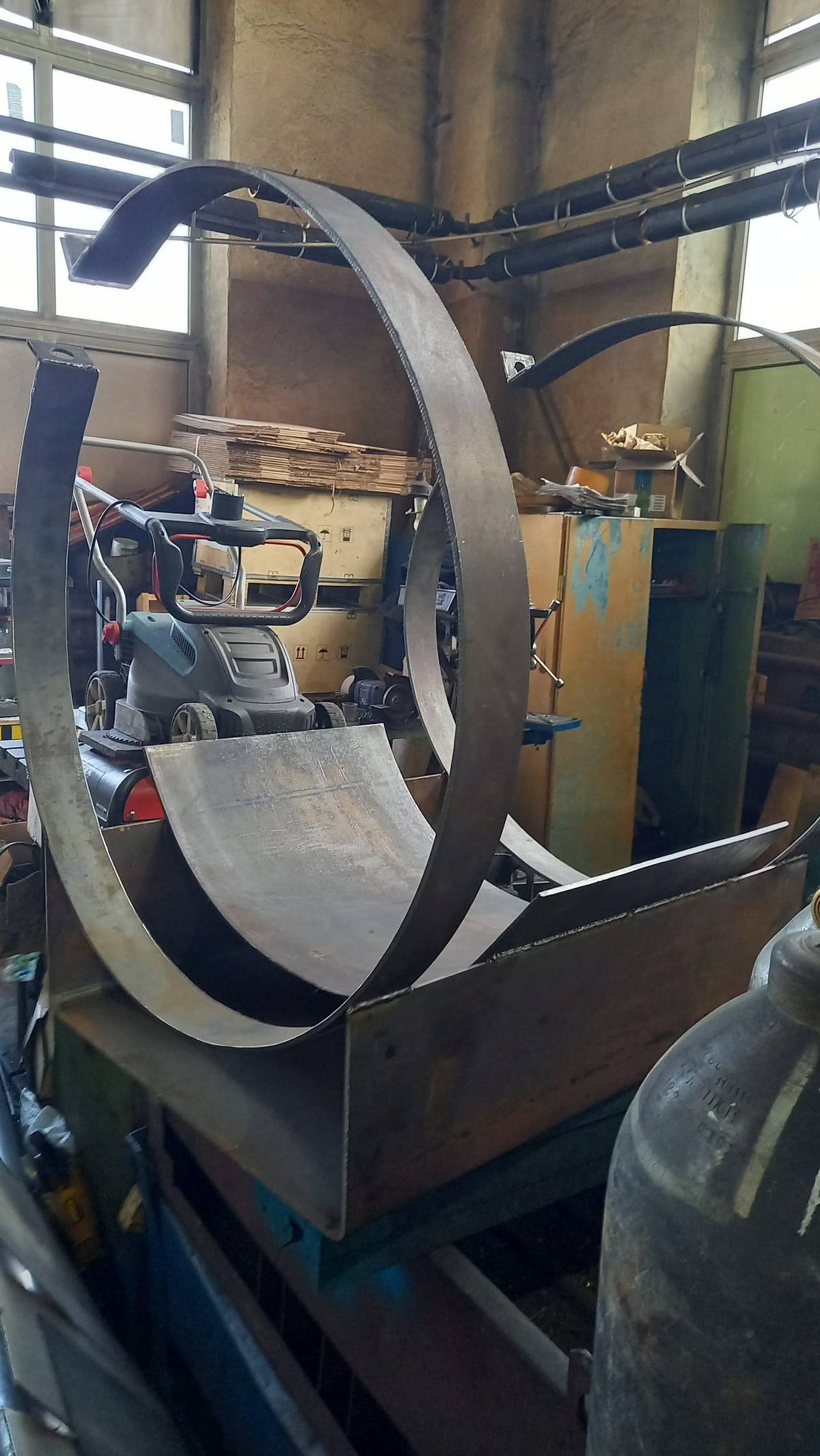

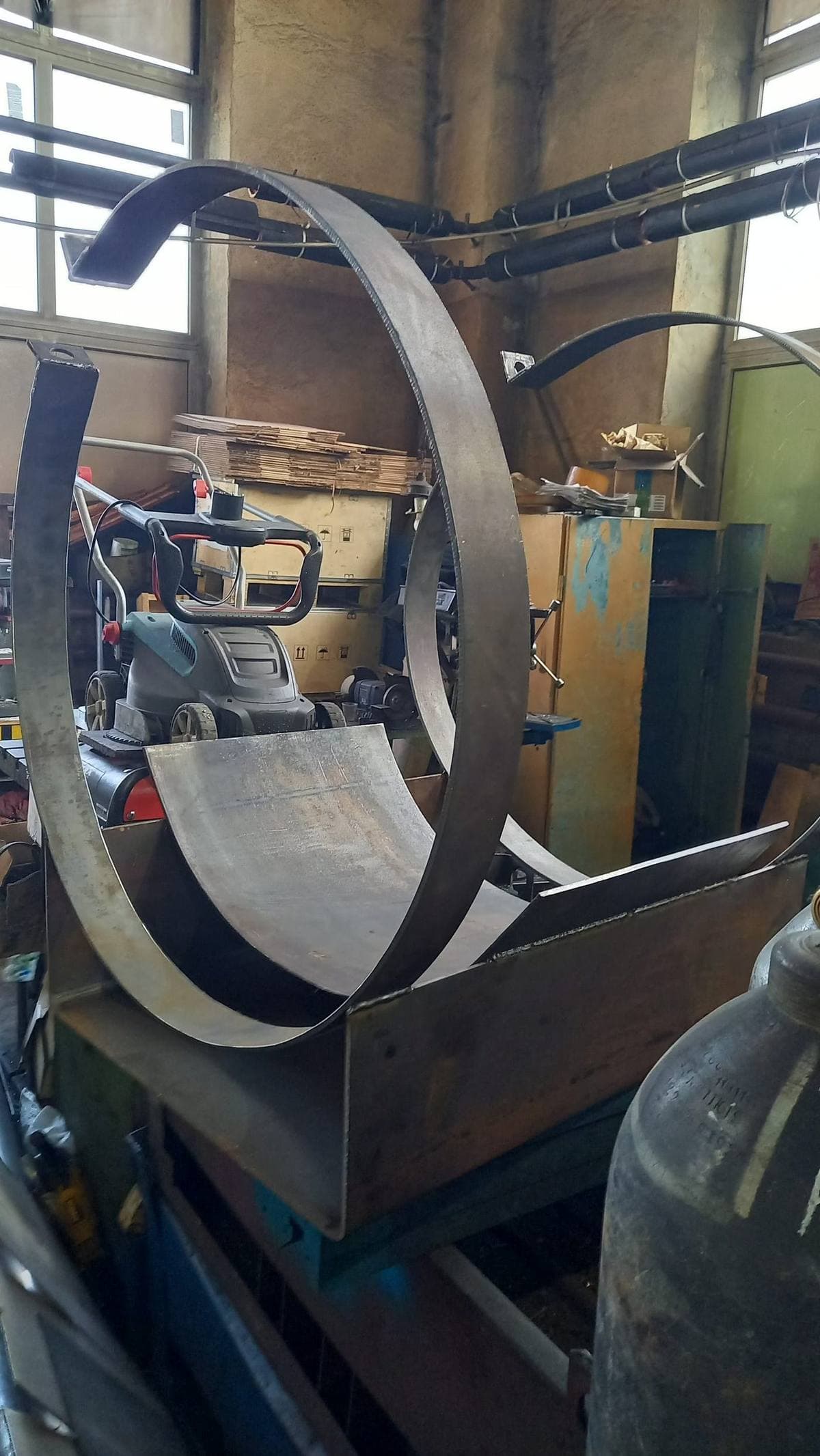

По технической спецификации подготовили раскрой и программы плазменной резки, изготовили основания и ложа, согнули хомуты под Ø800 мм под углом 45°. Сварили узлы, проверили шаг 430 мм между хомутами и габарит 770×600 мм. Вели долгосрочный заказ с 2021 года — на фото этапы производства, склад готовых опор и отгрузка на трассу в 2024 году.

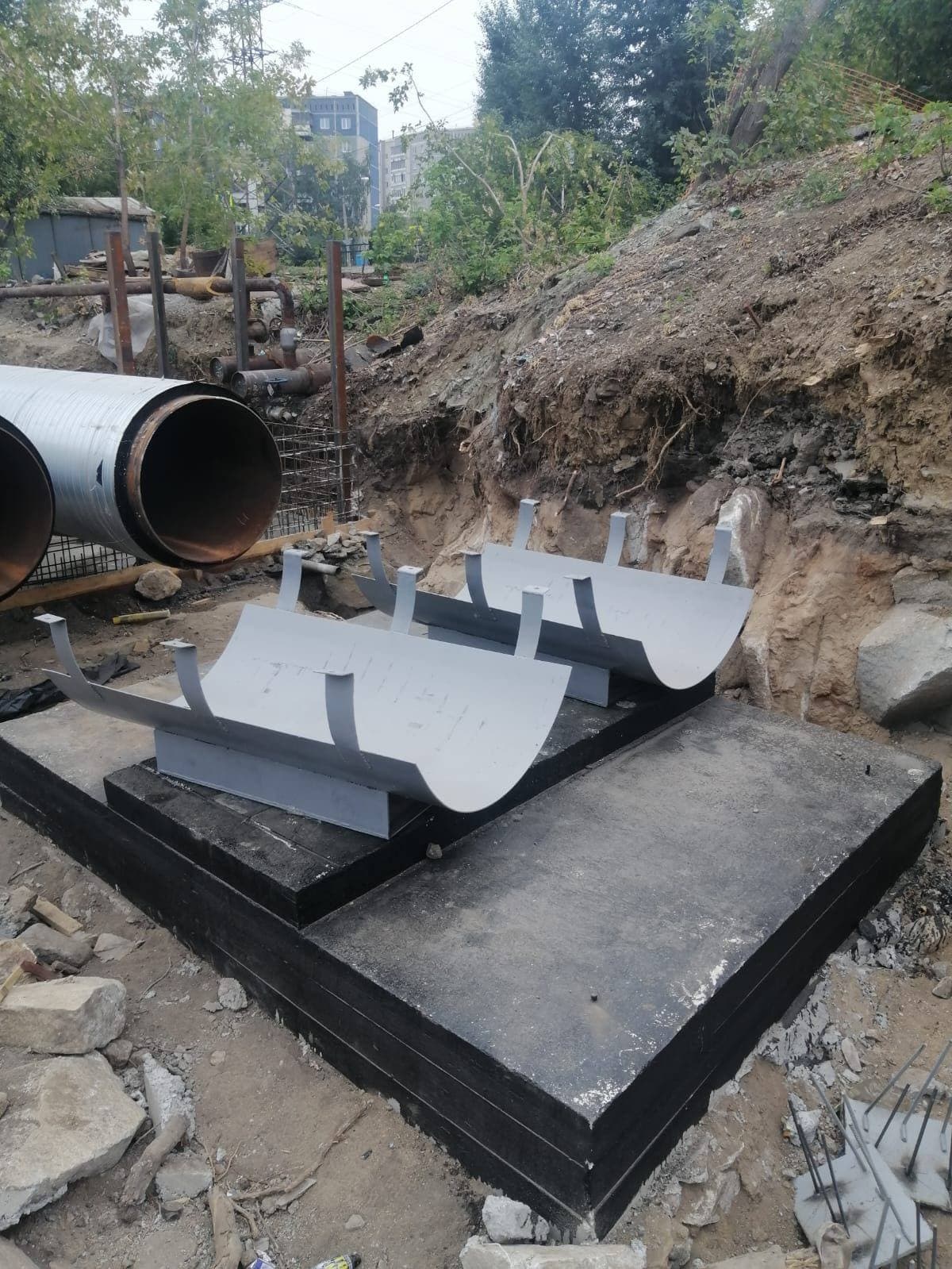

46 опорных комплектов изготовлены и переданы монтажной организации. Ложементы соответствуют чертежу под Ø800 мм, покрыты грунтом и готовы к установке на трубопровод.
