Фланцы, уголок и корзинчатый каркас для промышленного узла

Заказчику требовалось изготовить комплект листовых фланцев из стали 10 мм и 20 мм с отверстиями под болты М20 (шаг 20×20 и 40×20), а также уголок 50×50×5 общей длиной 5850 мм (раскрой на отрезки 1090–250 мм) и арматуру Ø10×1000 мм — 4 шт. Отдельно — корзинчатый каркас с перфорацией по 3D-модели (панели с рядами отверстий, каркас из профиля).

По спецификации подготовили программы резки для фланцев габаритами 1090×490, 1090×150, 470×150 мм, выполнили плазменную резку, зачистку и разметку отверстий. Уголок нарезали на мерные длины, каркас изготовили по 3D-эскизу с перфорацией боковых стенок. Контролировали совпадение отверстий с болтами М20 и М24.

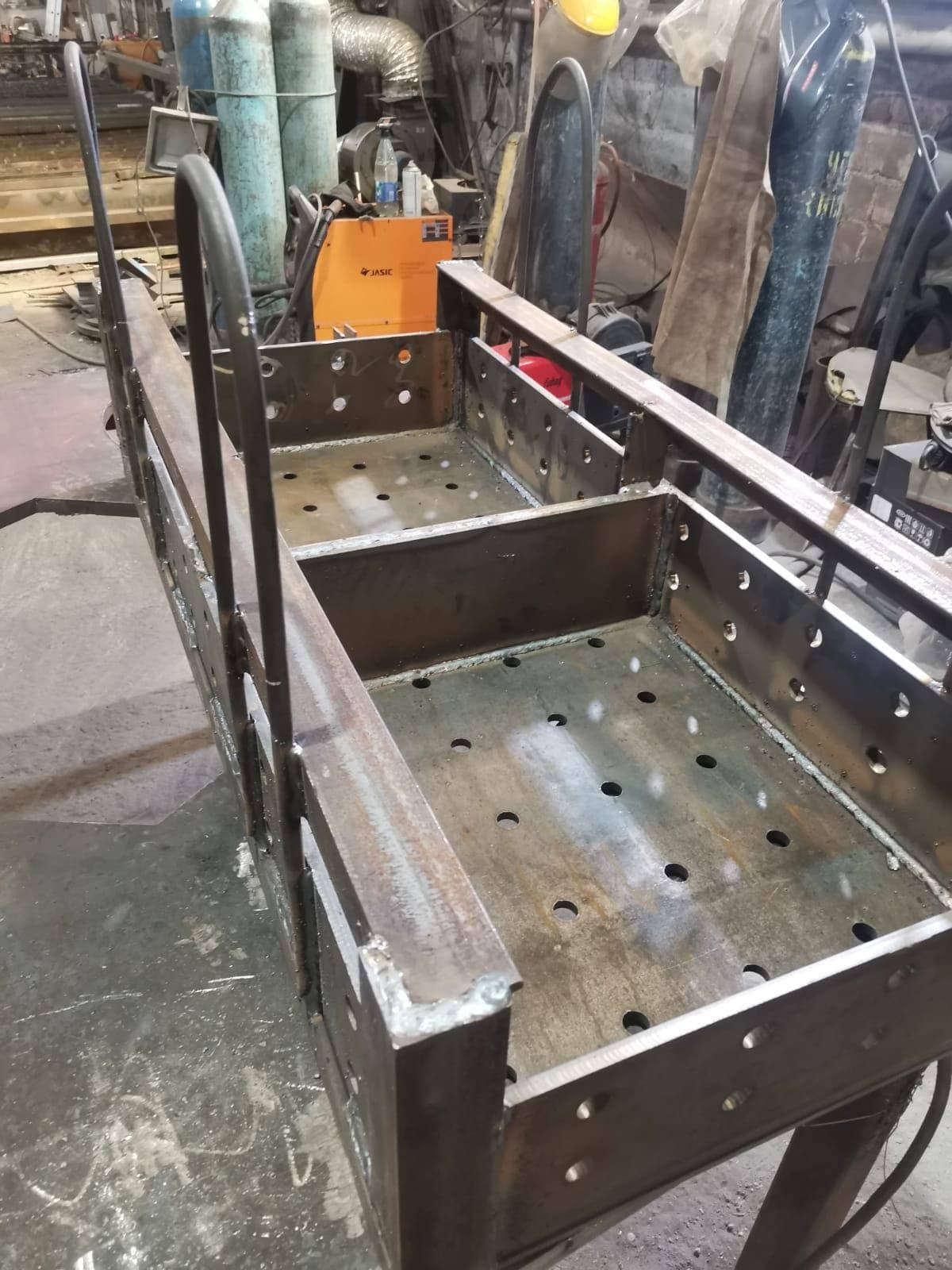

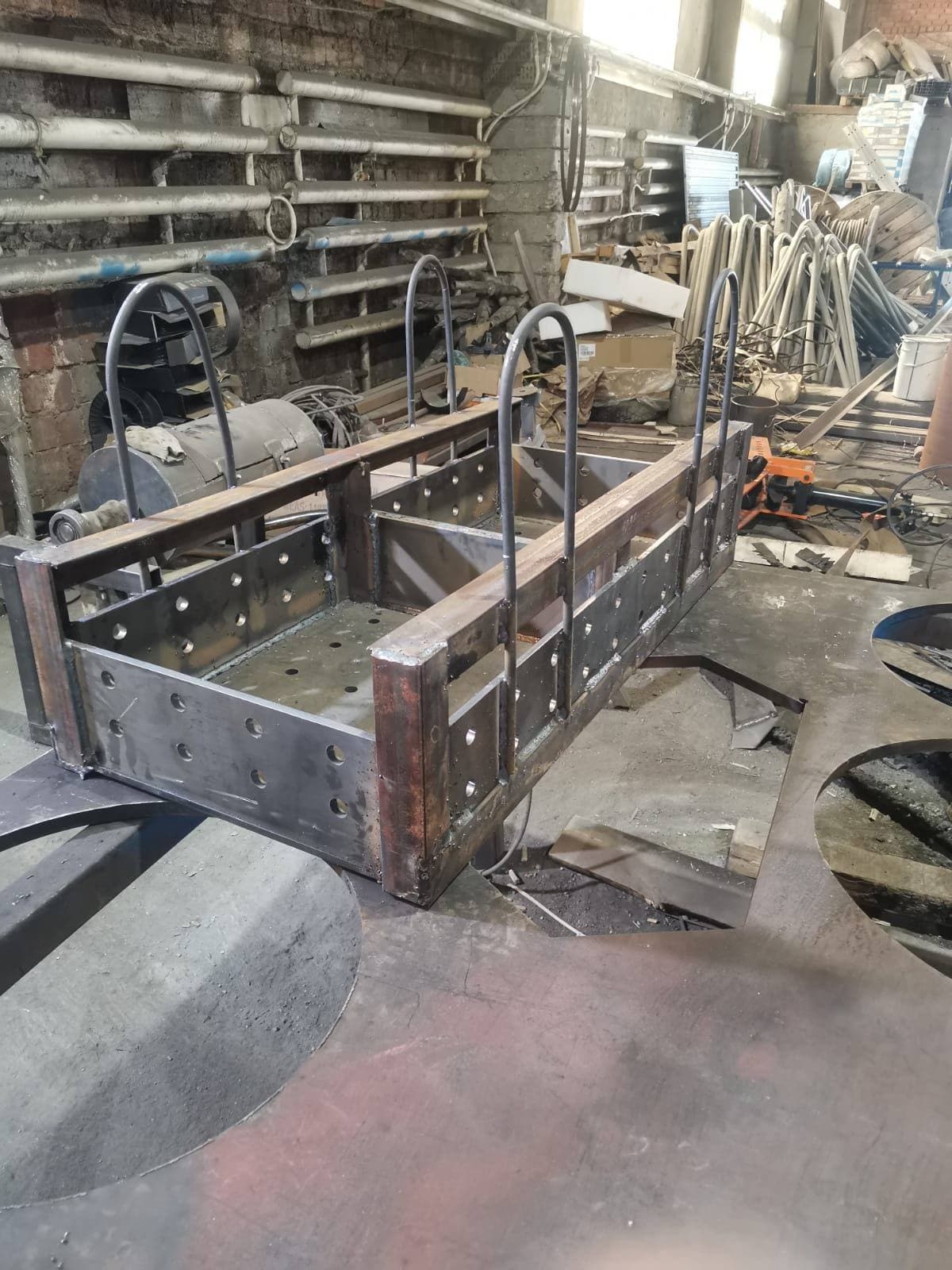

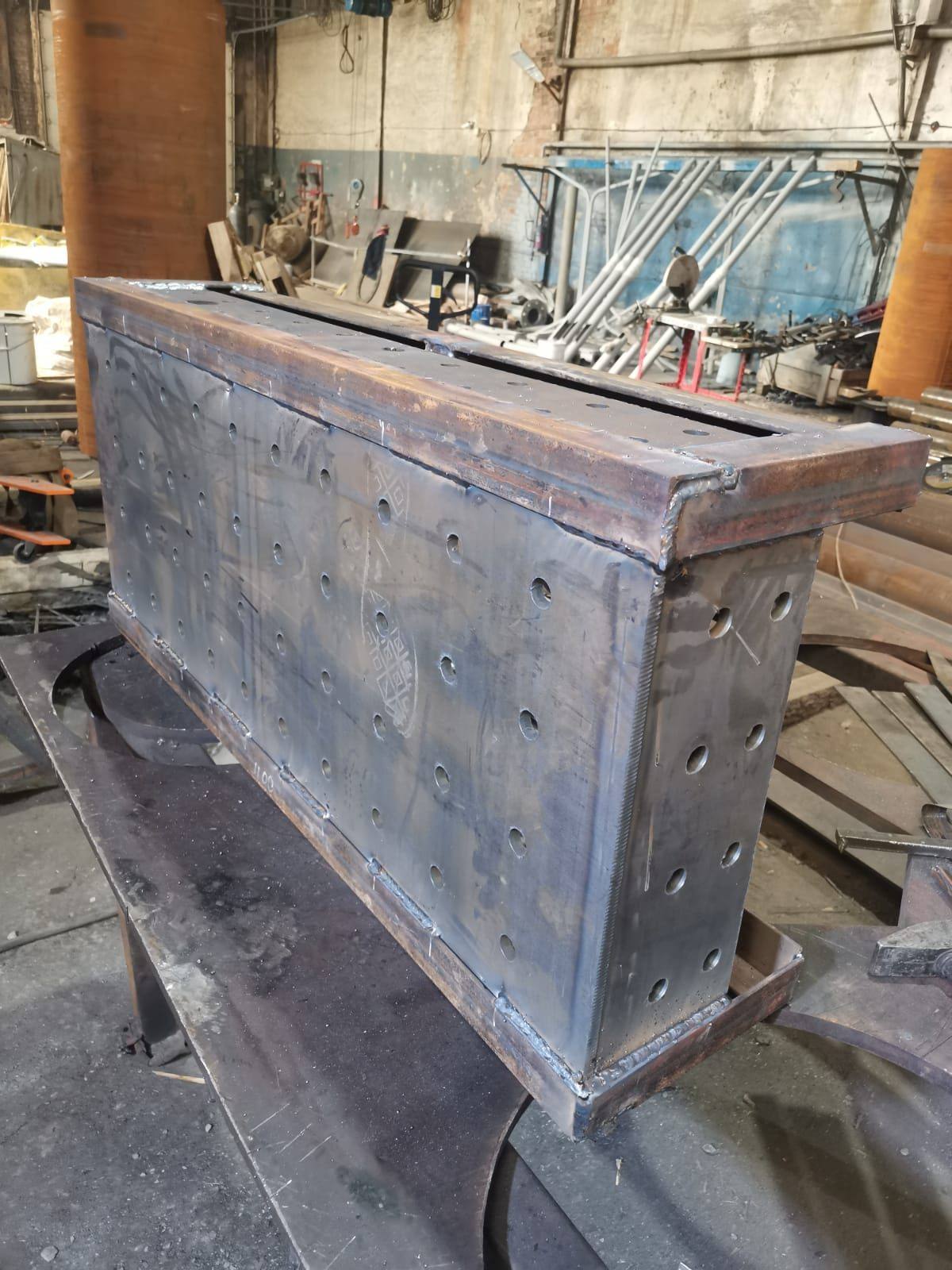

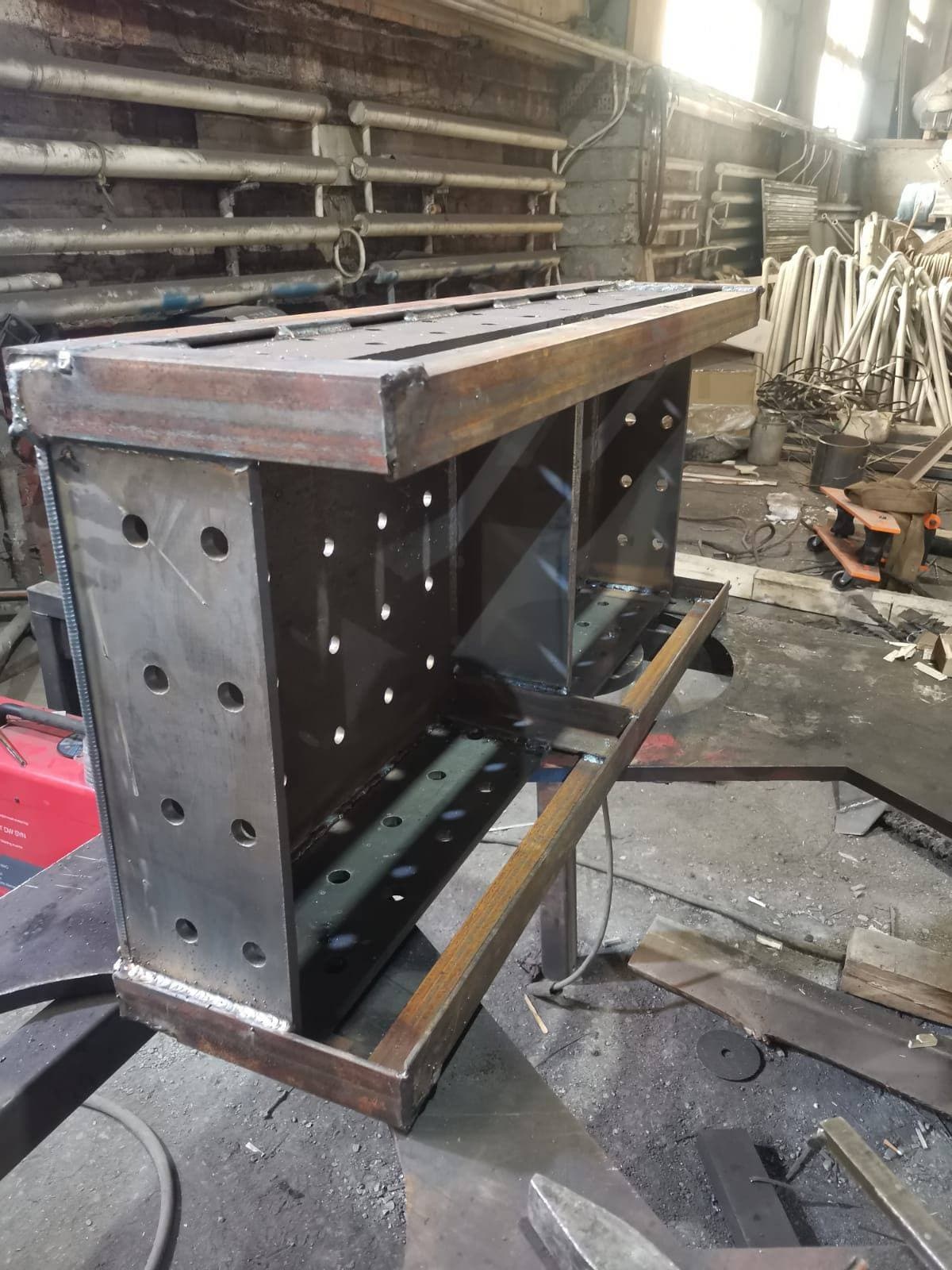

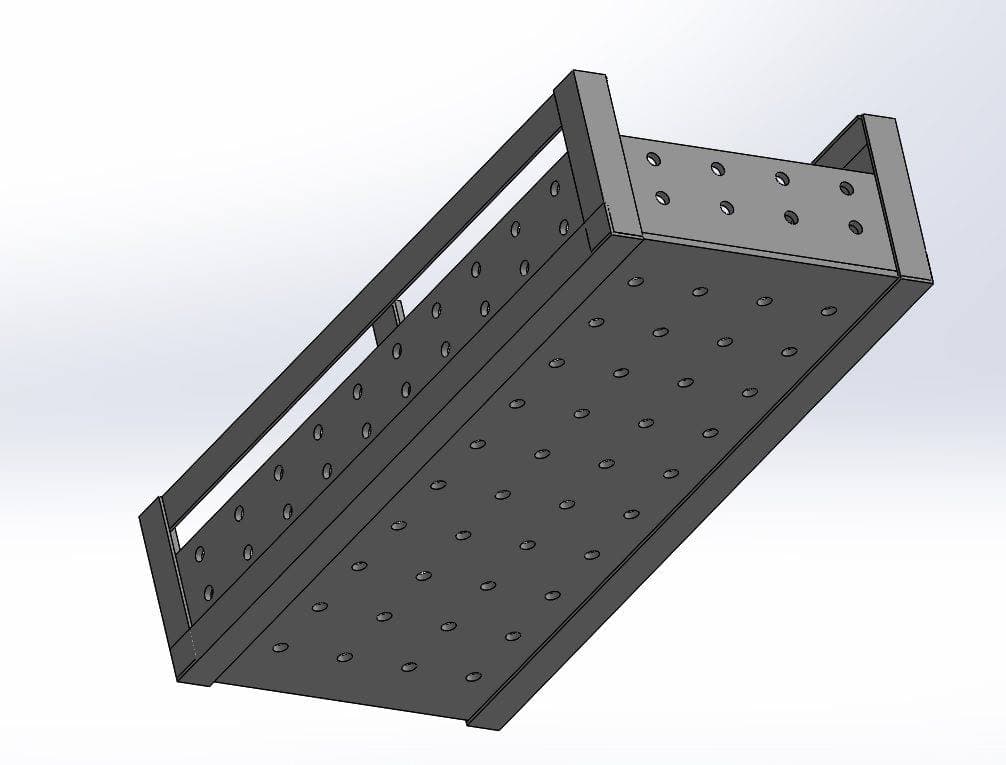

Фланцы, уголок и элементы корзины изготовлены и переданы заказчику. Детали готовы к сборке узла на площадке; на фото — готовые фланцы, 3D-модель каркаса и монтажные комплекты.
