Силовые опорные рамы для трубопроводного объекта

Управляющей компании энергетического объекта требовалось изготовить силовые опорные рамы — сварные конструкции из толстолистовых элементов с торцевыми пластинами и рядом отверстий под анкерный крепёж. Рамы должны выдерживать нагрузку трубопровода и монтироваться на бетонное основание; финиш — чёрная промышленная окраска.

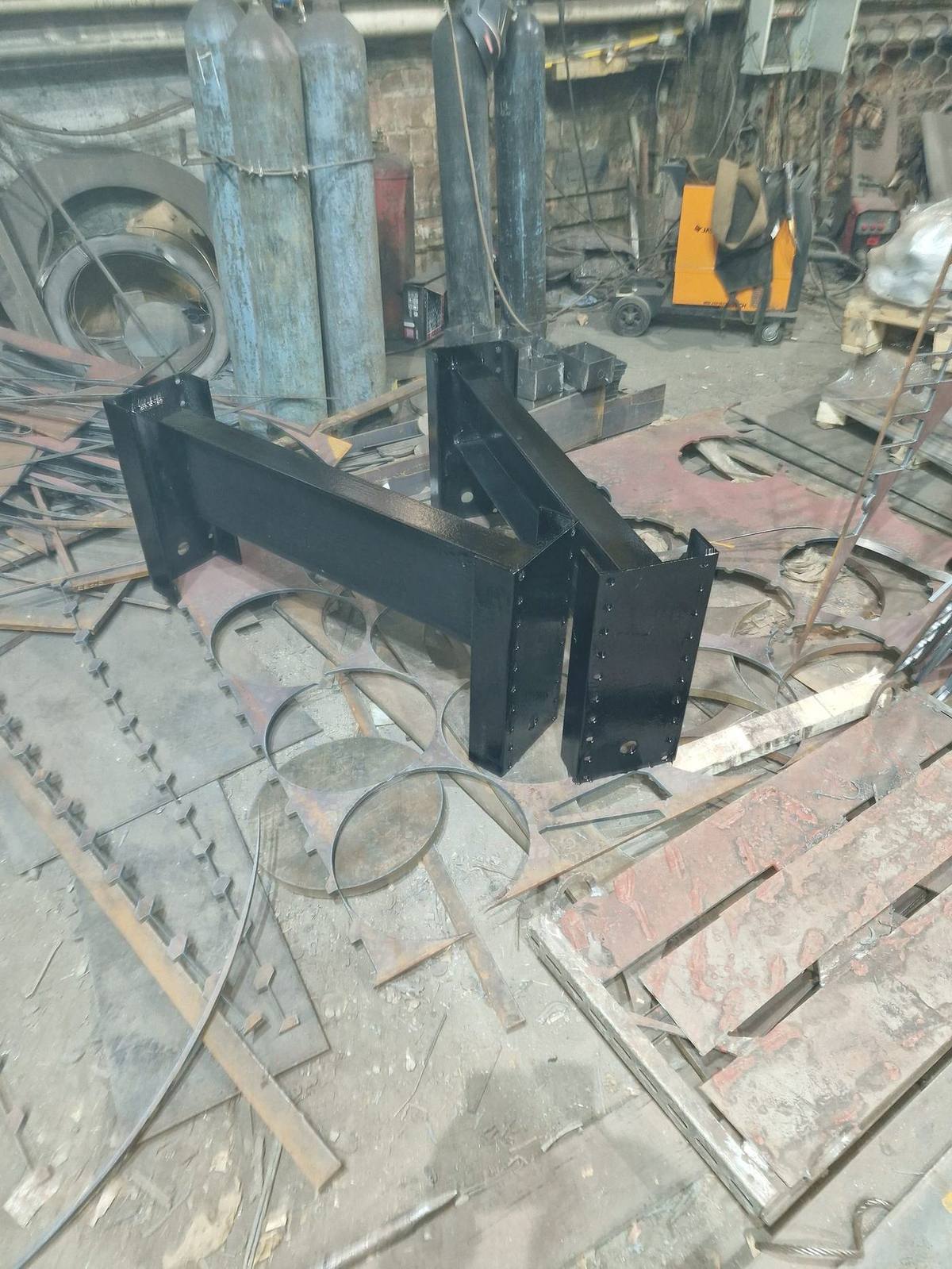

По проектной документации (в том числе спецификации TNN00RUSVE302250-24-ЭС) подготовили раскрой пластин, выполнили плазменную резку отверстий и контуров, сварили рамы в стапелях. Контролировали перпендикулярность пластин и шаг отверстий. После сборки нанесли грунт и чёрную эмаль — на фото готовые рамы в цехе на фоне плазменного раскроя.

Опорные рамы изготовлены, окрашены и переданы заказчику. Отверстия совпадают с анкерным шаблоном, конструкции готовы к установке на энергетическом объекте.
