Скважинные щелевые фильтры для сложных условий

ООО «Ликос» изготавливает щелевые каркасные фильтры для водозаборных, нефтяных и газовых скважин. Конструкция формируется из опорного каркаса и навитой профилированной проволоки V-образного сечения, образующей щели заданной ширины — от 0,05 до 3,0 мм. Фильтры предотвращают вынос песка, пропанта и механических примесей из пласта, защищают насосное оборудование и продлевают срок службы скважины.

Изделия применяются в вертикальных, наклонно-направленных и горизонтальных скважинах. Производство размещено в Екатеринбурге; ширина щели, диаметр, материал и тип соединения подбираются под гранулометрический состав пласта и проект скважины заказчика.

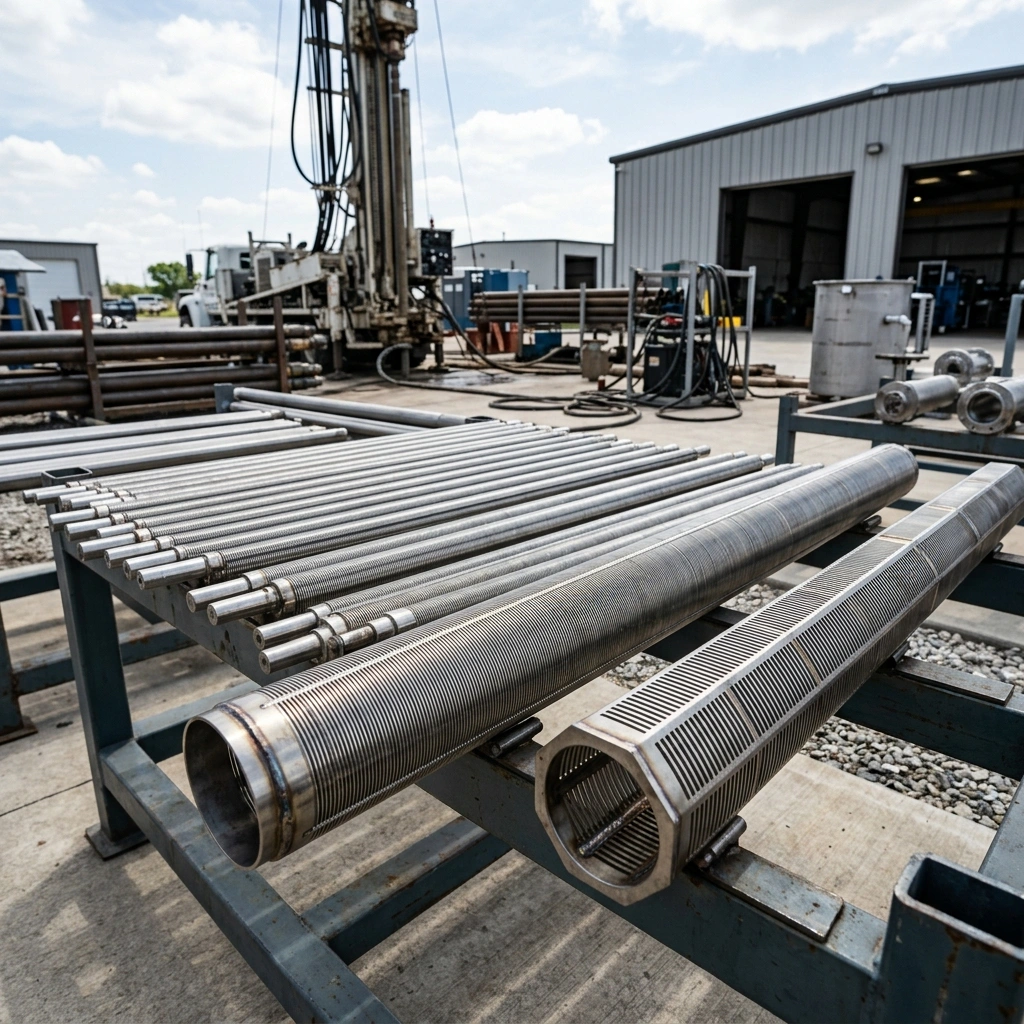

Каркасно-проволочные щелевые фильтры — базовое исполнение для фильтрации пластовой жидкости и защиты насосного оборудования. Изготавливаются навивкой профилированной проволоки треугольного сечения на систему продольных опорных стержней.

• диаметр фильтра — 50–426 мм, длина секции — до 6000 мм;

• ширина щели — 0,05–3,0 мм;

• материал — нержавеющая сталь AISI 304, AISI 316L, 12Х18Н10Т.

Фильтры для водозаборных скважин — для добычи подземных вод из песчаных и гравийных водоносных горизонтов. Наружный диаметр 90–325 мм, ширина щели 0,1–2,0 мм, каркас из нержавеющей стали или нПВХ. Процент открытой поверхности — до 30 %, что снижает входное сопротивление и замедляет кольматацию. Соединение — резьбовое, муфтовое или сварное.

Щелевые противопесочные фильтры (ФСЩ) — для защиты глубинных насосов и оборудования заканчивания скважин от песка и пропанта в нефтяных и газовых скважинах с высоким содержанием твёрдых частиц. Фильтрующий элемент — сварной щелевой экран из профилированной нержавеющей проволоки; монтаж — на основание ПЭД, пакер или насосное оборудование.

Щелевые фильтры из нПВХ — для водозаборных скважин в коррозионно-активных средах. Щели прорезаются механически в трубах из непластифицированного ПВХ диаметром 90–225 мм, ширина щели — 0,3–3,0 мм, тип щели — продольная или V-образная. Стойкость к коррозии — полная.

Усиленные фильтры для горизонтальных скважин — исполнение для повышенных механических нагрузок: усиленные опорные стержни, элементы центрирования, нержавеющая сталь повышенной прочности. Рабочая температура — до 200 °С.

Основу фильтра составляет каркас из продольных опорных стержней, на который методом навивки с контактной сваркой в каждой точке пересечения крепится профилированная проволока V-образного (треугольного) сечения. Между витками образуется непрерывная щель калиброванной ширины, расширяющаяся внутрь фильтра.

Такая геометрия даёт два практических преимущества:

• самоочищение — частица, прошедшая через узкую часть щели, не застревает в расширяющемся канале, поэтому фильтр меньше кольматируется и дольше сохраняет пропускную способность;

• стабильность размера щели — жёсткое сварное соединение проволоки со стержнями исключает изменение проходного сечения под нагрузкой и при спуске колонны.

Ширина щели подбирается по гранулометрическому составу пласта: щель должна удерживать основную фракцию песка, формируя вокруг фильтра естественную гравийную обсыпку из крупных частиц. По требованию заказчика фильтры комплектуются отстойниками, надфильтровыми трубами, центраторами и защитными кожухами.

• Заявка и подбор. Инженер запрашивает данные скважины — диаметр колонны, глубину, гранулометрию пласта, тип рабочей среды — и подбирает ширину щели, материал и исполнение фильтра.

• Изготовление. Навивка и сварка фильтроэлемента, нарезка резьбы или подготовка сварных концов, сборка секций с контролем геометрии щелей.

• Контроль и отгрузка. Проверка размеров щели и соединений, маркировка, упаковка и доставка транспортной компанией по России.

Стандартные типоразмеры изготавливаются в сжатые сроки; нестандартные диаметры, профили щелей и материалы выполняются по техническому заданию заказчика.
