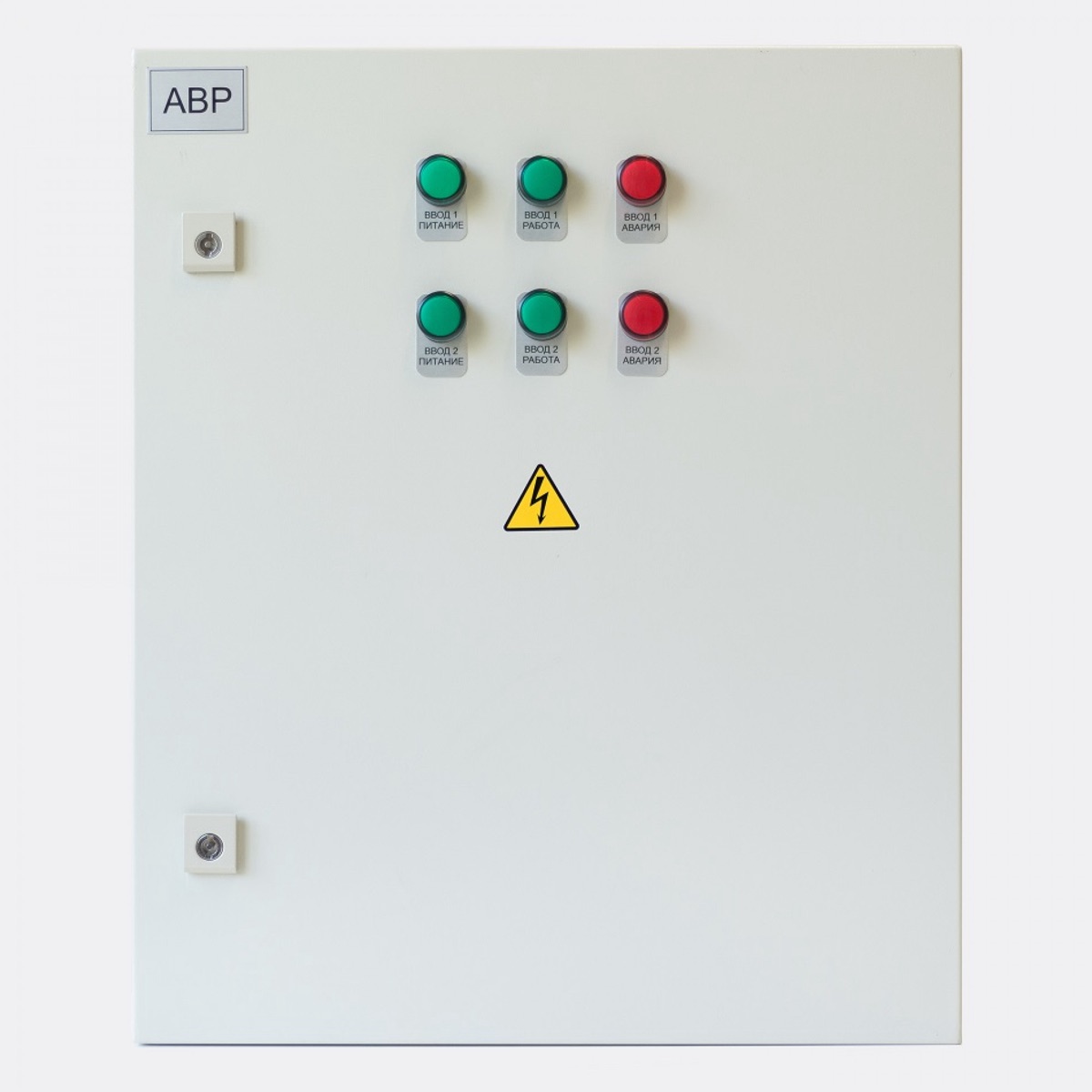

АВР для теплиц

Щит АВР — устройство автоматического ввода резерва для бесперебойного электроснабжения тепличных комплексов и агропредприятий. Перерыв питания для теплицы критичен: остановка досветки, отопления и полива ведёт к прямым потерям урожая, поэтому щит непрерывно контролирует напряжение на вводах и при отклонении параметров основного ввода автоматически переводит нагрузку на резервный ввод или дизель-генераторную установку.

Схема выполняется на контакторах с механической и электрической блокировкой (до 630 А) или на автоматических выключателях с моторными приводами (630–1600 А). Контроллер АВР отслеживает уровень, обрыв и чередование фаз по каждому вводу, отрабатывает заданные выдержки времени на переключение и обратный переход, формирует сигнал запуска и останова ДГУ с прогревом и охлаждением двигателя.

Предусмотрены ручной режим управления, световая индикация состояния вводов и сухие контакты для передачи сигналов «Работа от резерва» и «Авария» в диспетчеризацию. Щиты соответствуют ГОСТ IEC 61439-1 и проходят проверку алгоритма переключений на стенде перед отгрузкой.

Щиты АВР устанавливаются на вводно-распределительных устройствах тепличных комбинатов, насосных станций полива, котельных, овощехранилищ с холодильным оборудованием, птицефабрик и животноводческих комплексов — на объектах АПК, где по требованиям технологии электроприёмники относятся к первой и второй категории надёжности электроснабжения.

• Схема — АВР на два ввода с приоритетом первого ввода, без приоритета, либо схема «2 ввода + ДГУ» с автозапуском генератора;

• степень защиты — IP31 для электрощитовых, IP54 для производственных помещений с повышенной влажностью;

• климатическое исполнение — УХЛ4; УХЛ1 с обогревом для наружной установки;

• способ установки — навесной корпус (до 250 А) или напольный шкаф одностороннего обслуживания; возможна интеграция секции АВР в состав ВРУ или ГРЩ.

В комплект поставки входят: щит в сборе с контроллером АВР и коммутационными аппаратами, вольтметры или цифровой измерительный прибор по каждому вводу, схема электрическая принципиальная, паспорт и руководство по эксплуатации. Уставки по напряжению и выдержки времени настраиваются по опросному листу заказчика.

Параметры ориентировочные и уточняются по опросному листу и техническому заданию заказчика.
