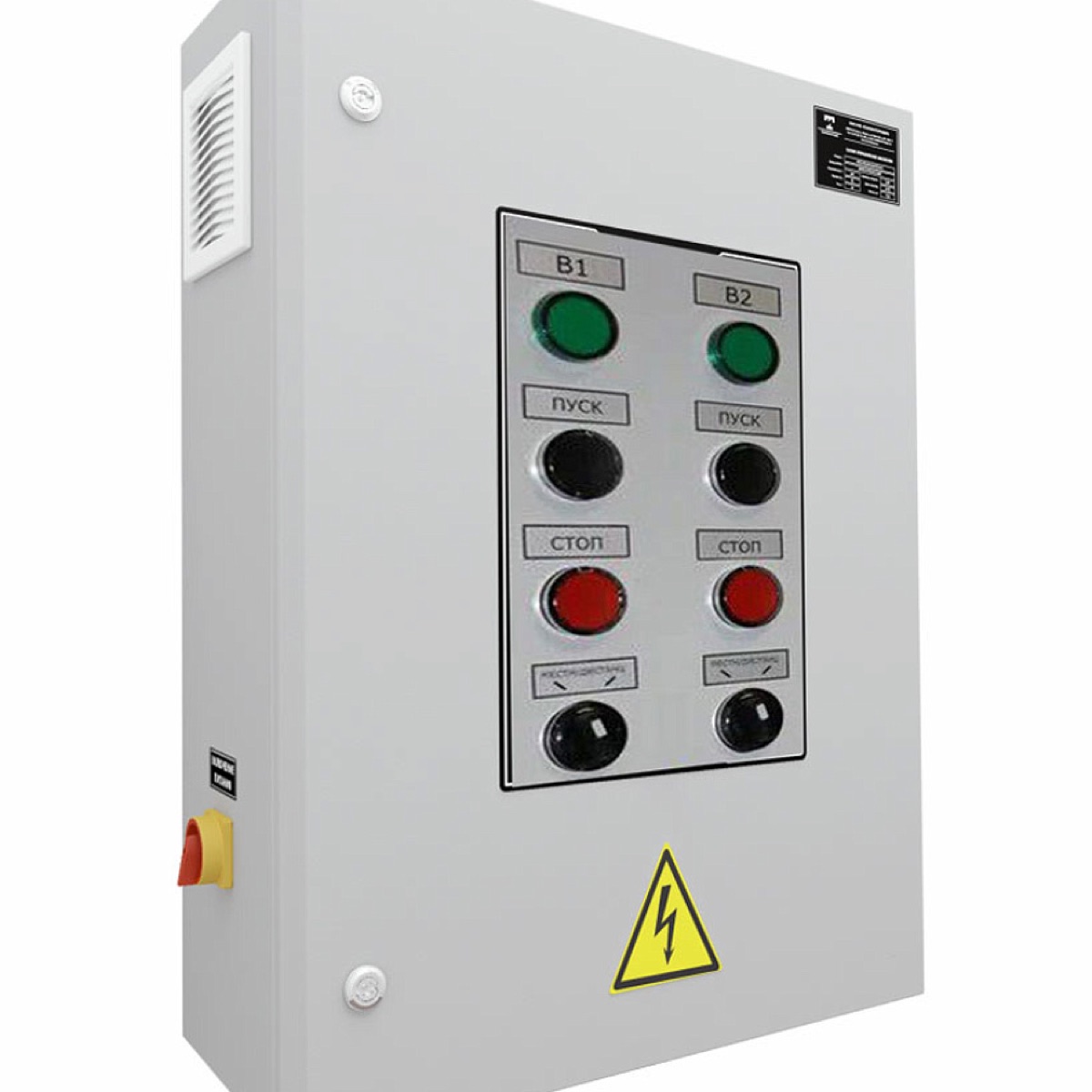

Щит полива — шкаф управления насосным оборудованием и запорной арматурой систем капельного полива и дождевания тепличных комплексов. Щит поддерживает заданное давление в магистрали за счёт частотного регулирования насосов, управляет электромагнитными клапанами зон полива по программе и обеспечивает работу растворного узла — дозирующих насосов подачи маточных растворов удобрений и кислоты.
Насосная группа работает в каскадном режиме: частотный преобразователь поддерживает давление по сигналу датчика 4–20 мА, при росте расхода контроллер подключает дополнительные насосы напрямую или через устройства плавного пуска. Предусмотрены автоматическая смена ведущего насоса для равномерной наработки, защита от сухого хода по датчику уровня или реле давления, защита двигателей от перегрузки, обрыва и перекоса фаз.
Программа полива задаётся с панели оператора: очерёдность зон, длительность и периодичность циклов, рецепты дозации по EC и pH при комплектации соответствующими датчиками. Щит изготавливается по ГОСТ IEC 61439-1 в корпусе с повышенной степенью защиты для работы в условиях высокой влажности.
узлы капельного полива и фертигации тепличных комбинатов;
насосные станции полива открытого грунта и питомников;
растворные узлы приготовления и дозации питательных растворов;
системы дождевания и туманообразования рассадных отделений;
станции повышения давления технической воды агропредприятий.
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 3×380 В, 50 Гц |
| Мощность электродвигателей насосов | 1,5–75 кВт |
| Число насосов в каскаде | до 4 (рабочие + резервный) |
| Способ пуска | преобразователь частоты / устройство плавного пуска / прямой пуск |
| Число зон полива (выходов на клапаны) | до 64 |
| Напряжение питания клапанов | 24 В AC/DC или 220 В AC |
| Вход датчика давления | 4–20 мА, диапазон 0–16 бар |
| Защиты | сухой ход, перегрузка, обрыв и перекос фаз, минимальное/максимальное давление |
| Степень защиты, климатика | IP54 / IP65, УХЛ4 |
Степень защиты — IP54 для насосных помещений, IP65 в пластиковом или нержавеющем корпусе для установки в зоне полива;
климатическое исполнение — УХЛ4; для неотапливаемых павильонов — исполнение с антиконденсатным обогревом;
способ установки — навесной (до 15 кВт) или напольный шкаф;
схема управления — релейная логика с реле давления, каскадный контроллер или ПЛК с панелью оператора и связью по Modbus RTU/TCP.
В комплект поставки входят: шкаф в сборе с преобразователем частоты и пускозащитной аппаратурой, датчик давления (по заказу), комплект схем, паспорт и руководство по эксплуатации. Программа полива настраивается по опросному листу заказчика перед отгрузкой.
Параметры ориентировочные и уточняются по опросному листу и техническому заданию заказчика.
