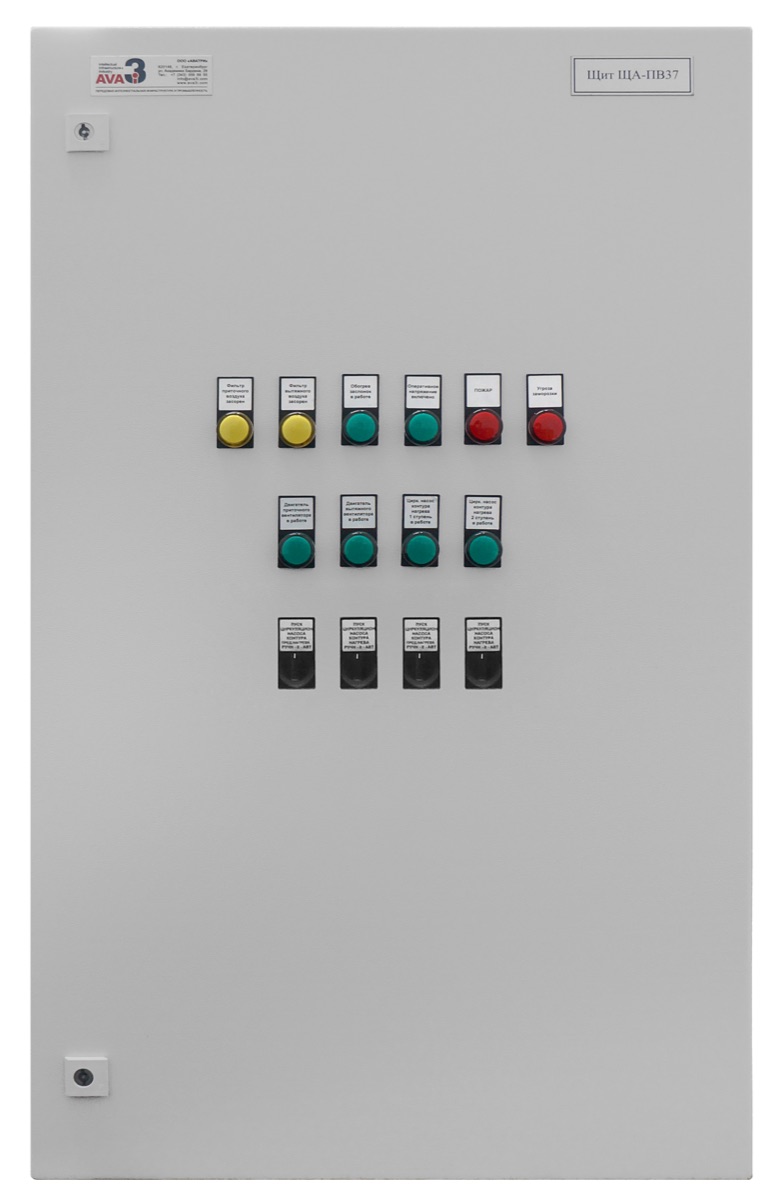

Щит микроклимата — шкаф автоматического управления инженерными системами теплицы, поддерживающими заданные параметры воздушной среды: температуру, влажность и концентрацию CO₂. Щит управляет циркуляционными насосами контуров отопления, смесительными узлами, вентиляторами, реверсивными приводами фрамуг и зашторивающих экранов, а также клапанами подачи углекислого газа.
Основа схемы — программируемый логический контроллер с модулями аналогового и дискретного ввода-вывода. Контроллер обрабатывает сигналы датчиков температуры, влажности, CO₂ и метеостанции, отрабатывает ПИД-регулирование по контурам отопления и вентиляции. Вентиляторы циркуляции и рециркуляции подключаются через преобразователи частоты, приводы фрамуг — через реверсивные пускатели с концевой защитой.
Все силовые цепи защищены автоматическими выключателями, цепи управления гальванически развязаны. Щит изготавливается по ГОСТ IEC 61439-1 и адаптируется под конкретный проект автоматизации — от одного отделения до многогектарного комбината.
Щиты микроклимата применяются в промышленных и фермерских теплицах, рассадных комплексах, грибных фермах, овоще- и картофелехранилищах, птичниках и животноводческих помещениях — везде, где требуется автоматическое поддержание температурно-влажностного режима и газового состава воздуха по заданной технологической программе.
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 3×380/220 В, 50 Гц |
| Номинальный ток ввода | до 250 А |
| Мощность приводов вентиляторов (через ПЧ) | 0,75–15 кВт |
| Приводы фрамуг и экранов | реверсивные пускатели, 0,18–1,5 кВт, с контролем концевых выключателей |
| Аналоговые входы | 4–20 мА, 0–10 В, Pt1000 — до 32 каналов |
| Дискретные входы/выходы | до 64/64 каналов, релейные выходы 24 В / 220 В |
| Интерфейсы связи с АСУ ТП | Modbus RTU (RS-485), Modbus TCP (Ethernet) |
| Степень защиты оболочки | IP54 (по заказу IP65) |
| Климатическое исполнение | УХЛ4 |
Степень защиты — IP54 для установки в производственной зоне, IP65 в корпусе из нержавеющей стали для зон с постоянным туманообразованием;
климатическое исполнение — УХЛ4; для неотапливаемых венткамер — исполнение с обогревом шкафа и термостатом;
способ установки — навесной корпус или напольный шкаф; при большом числе контуров — многосекционное исполнение;
уровень автоматизации — от релейной схемы с термостатами до ПЛК с сенсорной панелью оператора и передачей данных на верхний уровень.
В комплект поставки входят: шкаф в сборе с ПЛК, преобразователями частоты и пускозащитной аппаратурой, панель оператора (по проекту), прикладное программное обеспечение контроллера, комплект схем, паспорт и руководство по эксплуатации. Датчики температуры, влажности и CO₂ поставляются по заказу.
Параметры ориентировочные и уточняются по опросному листу и техническому заданию заказчика.
