ШУ с ЧРП в Екатеринбурге

Описание

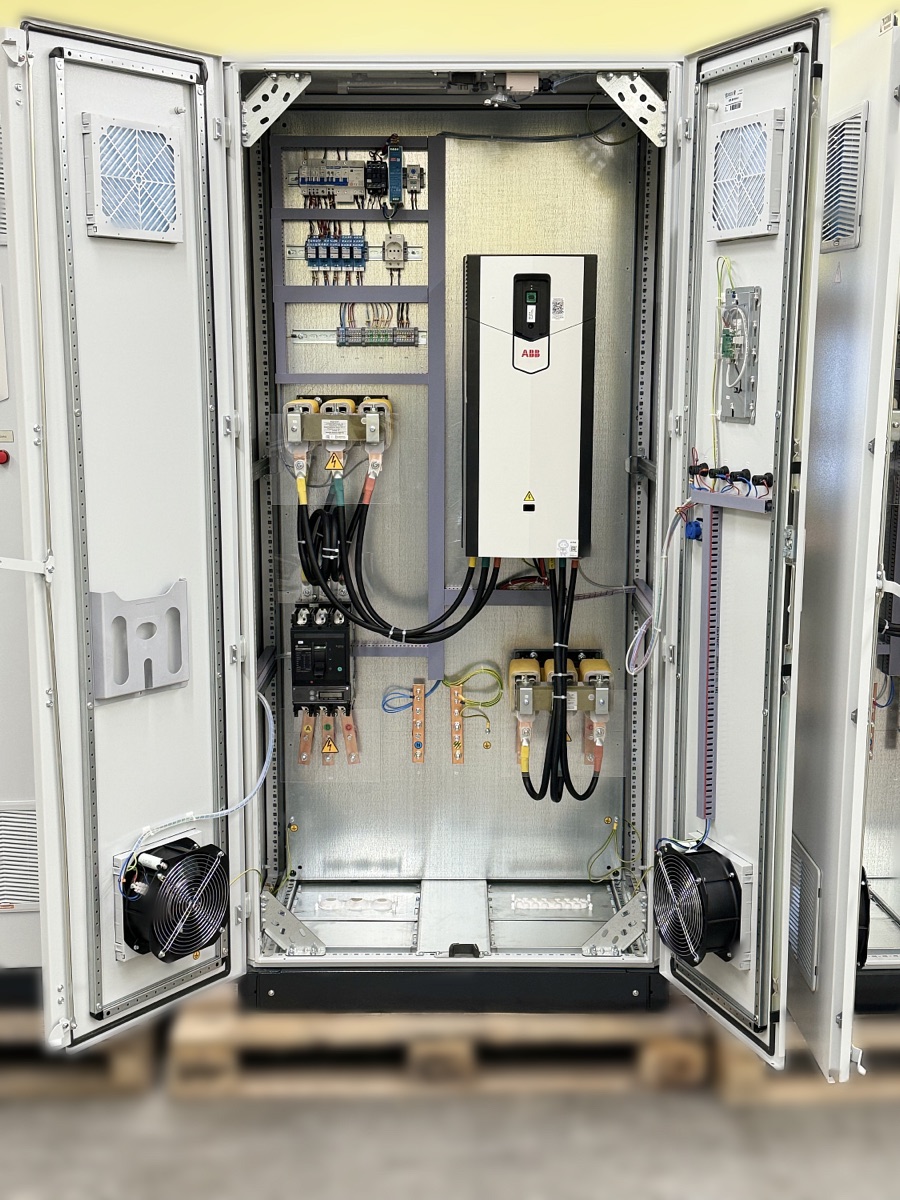

Шкаф управления с частотно-регулируемым приводом (ЧРП) — комплектное устройство на базе преобразователя частоты для плавного регулирования скорости асинхронных электродвигателей мощностью от 0,75 до 315 кВт. Частотное регулирование обеспечивает плавный пуск без ударных токов, точное поддержание технологического параметра (давления, расхода, температуры) и снижение энергопотребления привода до 30–50 % на переменных нагрузках.

В состав шкафа входят преобразователь частоты, вводной автоматический выключатель, коммутационная и защитная аппаратура, цепи управления и сигнализации. По требованию устанавливаются сетевые и моторные дроссели, ЭМС-фильтры, тормозные резисторы, а также байпасная схема для прямого пуска двигателя в обход ПЧ при его обслуживании или отказе.

Регулирование ведётся по сигналу аналогового датчика встроенным ПИД-регулятором преобразователя либо по заданию от внешней АСУ ТП. Шкаф обеспечивает защиты двигателя от перегрузки, короткого замыкания, перекоса и обрыва фаз, перегрева, а также контроль сопротивления изоляции по заказу.

Применение

насосные агрегаты водоснабжения, водоотведения и теплоснабжения
вентиляторы и дымососы, приточно-вытяжные системы
компрессорные установки
конвейеры, транспортёры, дозаторы и другие механизмы с регулируемой производительностью
технологические линии, требующие плавного пуска и точного поддержания скорости

Основные технические характеристики

Параметр	Значение
Номинальное напряжение питания	380 В, 3 фазы, 50 Гц
Диапазон мощностей привода	0,75–315 кВт
Диапазон регулирования частоты	0–50 (400) Гц
Перегрузочная способность ПЧ	120 % — 60 с; 150 % — 3 с (типовая)
Регулирование	встроенный ПИД-регулятор, задание 4–20 мА / 0–10 В
Режимы управления	ручной / автоматический / дистанционный, байпас (опция)
Степень защиты оболочки	IP31, IP54 (по ГОСТ 14254)
Климатическое исполнение	УХЛ4 (по ГОСТ 15150)
Соответствие	ГОСТ IEC 61439-1, ТР ТС 004/2011, ТР ТС 020/2011

Исполнения и комплектация

Варианты исполнения:

навесной корпус (до 15–22 кВт) или напольный шкаф с принудительной вентиляцией (свыше 22 кВт)
степень защиты IP31 или IP54 с фильтрующими вентиляционными решётками, климатика УХЛ4
схема «один ПЧ — один двигатель» или «один ПЧ на группу» с поочерёдным подхватом
байпасная цепь прямого пуска через контакторы или рубильник
опции: сетевой и моторный дроссели, ЭМС-фильтр, тормозной резистор, интерфейс RS-485 (Modbus RTU) для АСУ ТП

В комплект поставки входят: шкаф в сборе с преобразователем частоты и смонтированной аппаратурой, принципиальная электрическая схема, паспорт шкафа, эксплуатационная документация на преобразователь частоты, ключи от замков двери. Параметры ПЧ настраиваются под характеристики двигателя заказчика по опросному листу.

Типовые габариты шкафов

Мощность привода, кВт	Исполнение корпуса	Габариты В×Ш×Г, мм
0,75–7,5	навесной	600×400×250
11–22	навесной	800×600×300
30–55	напольный	1600×600×450
75–160	напольный	1800×800×600
200–315	напольный	2000×1000×600

Параметры ориентировочные и уточняются по опросному листу и техническому заданию заказчика.
