ШУ насосами

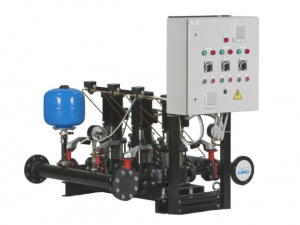

Шкаф управления насосами (ШУ) — комплектное низковольтное устройство для автоматического и ручного управления одним или несколькими насосными агрегатами. Шкаф обеспечивает пуск и останов двигателей по сигналам датчиков давления, уровня или внешней автоматики, а также полный комплекс защит электродвигателя и гидравлической части.

Типовая схема реализует каскадное управление группой до 2–6 насосов с автоматическим чередованием рабочего и резервного агрегатов для равномерной наработки моточасов. Поддерживается работа по алгоритмам «рабочий — резервный», «каскад по давлению» и «каскад по уровню». По заказу шкаф комплектуется преобразователем частоты для плавного поддержания заданного давления в сети.

Предусмотрены защиты: от перегрузки и короткого замыкания, от обрыва и перекоса фаз, от недопустимого снижения напряжения, а также защита от сухого хода по датчику давления, реле протока или электродным датчикам уровня. Аппаратура монтируется в металлическом корпусе на монтажной панели; на двери выведены органы управления и световая индикация режимов.

• насосные станции водоснабжения и повышения давления (ХВС, ГВС)

• канализационные насосные станции (КНС) и дренажные установки

• циркуляционные и подпиточные насосы котельных и ИТП

• пожарные насосные установки и системы пожаротушения

• технологические насосы промышленных предприятий

Варианты исполнения:

• навесное или напольное исполнение корпуса, одно- и двухдверные шкафы

• степень защиты IP31 для щитовых помещений, IP54/IP65 — для влажных и запылённых зон

• климатическое исполнение УХЛ4 (отапливаемые помещения) или УХЛ1 с обогревом и термостатом для наружной установки

• пуск прямой, «звезда—треугольник», через устройство плавного пуска или преобразователь частоты

• опции: АВР по вводу, контроллер с диспетчеризацией по RS-485 (Modbus RTU), GSM-оповещение

В комплект поставки входят: шкаф в сборе с установленной и смонтированной аппаратурой, принципиальная электрическая схема, паспорт и руководство по эксплуатации, ключи от замков двери. Датчики давления, уровня и протока поставляются по согласованному опросному листу.

Параметры ориентировочные и уточняются по опросному листу и техническому заданию заказчика.
