Я5000 / РУСМ в Екатеринбурге

Описание

Ящики управления серий Я5000 и РУСМ5000 — типовые низковольтные комплектные устройства для дистанционного управления трёхфазными асинхронными электродвигателями с короткозамкнутым ротором. Ящики выполняют пуск, останов, реверс (в реверсивном исполнении) и защиту двигателей мощностью до 75 кВт в продолжительном или повторно-кратковременном режиме работы.

Схемы ящиков унифицированы: Я5110/РУСМ5110 — управление одним нереверсивным двигателем, Я5410/РУСМ5410 — одним реверсивным, Я5120/РУСМ5120 — двумя нереверсивными двигателями. Силовая часть построена на электромагнитных контакторах; защита двигателя от перегрузки выполняется тепловым реле, от короткого замыкания — автоматическим выключателем (исполнения с индексом 31xx и выше) или предохранителями.

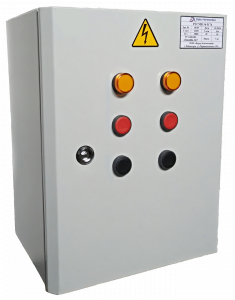

Аппаратура смонтирована в металлическом корпусе навесного исполнения. Управление осуществляется с двери ящика (кнопки, переключатель режимов, светосигнальная арматура) или дистанционно от внешних кнопочных постов и контактов автоматики.

Применение

Ящики Я5000 и РУСМ5000 применяются для управления электроприводами общепромышленных механизмов: насосов, вентиляторов, транспортёров, задвижек, станочного и вспомогательного оборудования. Устанавливаются в электропомещениях и производственных цехах промышленных предприятий, на объектах ЖКХ и сельского хозяйства в составе распределённых систем управления электроприводом.

Основные технические характеристики

Параметр	Значение
Номинальное напряжение главной цепи	380 В, 3 фазы, 50 Гц (660 В — по заказу)
Номинальные токи	6,3; 10; 16; 25; 40; 63; 100; 160 А
Мощность управляемых двигателей	до 75 кВт
Напряжение цепей управления	220 В / 380 В, 50 Гц
Схемы	нереверсивная, реверсивная, на 1 или 2 двигателя
Защиты	автоматический выключатель, тепловое реле
Степень защиты оболочки	IP32, IP54 (по ГОСТ 14254)
Климатическое исполнение	УХЛ4, УХЛ2, У3 (по ГОСТ 15150)
Соответствие	ГОСТ IEC 61439-1, ТУ на серии Я5000 / РУСМ5000

Исполнения и комплектация

Варианты исполнения:

нереверсивные (Я5110, Я5120, РУСМ5110, РУСМ5120) и реверсивные (Я5410, Я5420, РУСМ5410) схемы
на один или два электродвигателя в одном корпусе
степень защиты IP32 для электропомещений или IP54 для цеховой установки
климатическое исполнение УХЛ4, УХЛ2 или У3 — для отапливаемых, неотапливаемых помещений и навесов
навесной монтаж на стену, колонну или конструкцию; ввод кабелей снизу через сальниковые уплотнения

В комплект поставки входят: ящик управления в сборе с установленной аппаратурой, принципиальная электрическая схема, паспорт и руководство по эксплуатации. Уставки тепловых реле и номиналы автоматических выключателей подбираются под ток двигателя заказчика по опросному листу.

Параметры ориентировочные и уточняются по опросному листу и техническому заданию заказчика.
