АВР — устройство автоматического ввода резерва

Устройство (шкаф) АВР предназначено для автоматического переключения нагрузки с основного ввода на резервный при исчезновении, недопустимом снижении или перекосе напряжения, а также для автоматического возврата на основной ввод после восстановления его параметров. Устройство обеспечивает электроснабжение потребителей I и II категорий надёжности по ПУЭ.

Схема АВР строится на контакторах с механической и электрической блокировкой, на автоматических выключателях с моторными приводами или на реверсивных переключателях нагрузки — в зависимости от номинального тока и требований проекта. Контроль напряжения на вводах выполняют реле контроля фаз; логика управления реализуется на реле или программируемом контроллере АВР с настраиваемыми выдержками времени.

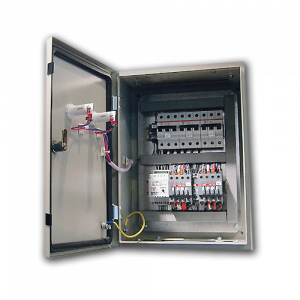

Шкаф изготавливается по ГОСТ 32397-2013 в металлической оболочке с порошковой окраской. Предусматриваются ручной и автоматический режимы работы, световая индикация состояния вводов, сухие контакты для диспетчеризации и цепь запуска дизель-генераторной установки.

• вводы зданий с потребителями I и II категорий — котельные, насосные, ИТП, узлы связи;

• системы противопожарной защиты, лифты, аварийное освещение;

• схемы «ввод — ввод», «ввод — ДГУ», «два ввода — ДГУ»;

• в составе ВРУ, ГРЩ и щитов 0,4 кВ трансформаторных подстанций.

• исполнение по приоритету: с фиксированным основным вводом или с равнозначными вводами;

• с автоматическим или ручным возвратом на основной ввод;

• монтаж навесной (до 250 А) или напольный шкаф;

• степень защиты IP31 или IP54, климатическое исполнение УХЛ4;

• опции — секция распределения на отходящие линии, узел учёта, контроллер с интерфейсом RS-485 (Modbus RTU) для диспетчеризации.

В комплект поставки входят шкаф в сборе с проверенной логикой переключения, паспорт, принципиальная и однолинейная схемы, протокол приёмо-сдаточных испытаний.

Параметры ориентировочные и уточняются по опросному листу и техническому заданию заказчика.
