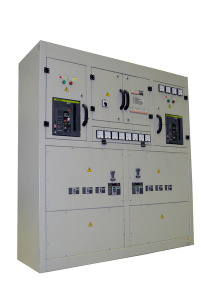

ЩО-70 — панели распределительных щитов

Панели ЩО-70 — сборные элементы распределительных щитов одностороннего обслуживания, предназначенные для комплектования устройств приёма и распределения электроэнергии трёхфазного переменного тока 380/220 В частотой 50 Гц. Панели изготавливаются по ГОСТ 32397-2013 и применяются для сборки щитов низкого напряжения трансформаторных подстанций и главных щитов зданий.

Конструктивно панель представляет собой сварной каркас из гнутых стальных профилей с фасадной дверью и съёмными задними листами. Сверху проходит магистраль сборных шин, к которой подключаются аппараты панели. По функциональному назначению выпускаются панели вводные, линейные, секционные, вводно-линейные, панели с аппаратурой АВР, диспетчерского управления освещением и торцевые.

Из отдельных панелей набирается щит требуемой конфигурации: панели стыкуются болтовыми соединениями, шины секций соединяются перемычками. Такое построение позволяет собирать щиты практически по любой однолинейной схеме и расширять их при росте нагрузки.

• щиты 0,4 кВ комплектных трансформаторных подстанций и РУ-0,4 кВ;

• главные распределительные щиты промышленных и гражданских объектов;

• электрощитовые помещения с односторонним доступом (установка панелей к стене);

• реконструкция действующих щитов, собранных на панелях серий ЩО-59, ЩО-70, ЩО-90.

• панели вводные — с рубильниками, автоматическими выключателями или блоками «рубильник — предохранитель»;

• панели линейные — с отходящими линиями на автоматических выключателях или предохранителях ПН-2;

• панели секционные и панели АВР для двухсекционных схем;

• установка напольная — на закладные швеллеры или раму, обслуживание одностороннее;

• приборные отсеки для амперметров, вольтметров и счётчиков — по схеме заказчика.

В комплект поставки входят панели в сборе с установленными аппаратами, шинные перемычки и метизы для стыковки, торцевые листы, паспорт и однолинейная схема щита.

Параметры ориентировочные и уточняются по опросному листу и техническому заданию заказчика.
