ВРУ — вводно-распределительное устройство 0,4 кВ в Екатеринбурге

Описание

Вводно-распределительное устройство (ВРУ) предназначено для приёма, распределения и учёта электрической энергии в сетях трёхфазного переменного тока напряжением 380/220 В частотой 50 Гц, а также для защиты отходящих линий от перегрузок и токов короткого замыкания. Устройства изготавливаются в соответствии с ГОСТ 32396-2013 на номинальные токи ввода от 100 до 630 А.

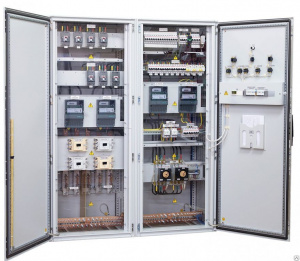

Конструктивно ВРУ представляет собой напольный металлический шкаф (панель) одностороннего обслуживания. Каркас и оболочка выполняются из листовой стали толщиной 1,5–2 мм с порошковым полимерным покрытием. Внутри устанавливаются вводные аппараты (выключатели-разъединители, автоматические выключатели), аппараты защиты отходящих линий, приборы учёта и, при необходимости, блоки автоматического управления освещением.

ВРУ комплектуются в одно- или многопанельном исполнении: вводные, распределительные и вводно-распределительные панели стыкуются в общий ряд. Сборные шины — медные или алюминиевые, схема соединений выполняется по типовым или индивидуальным однолинейным схемам заказчика.

Применение

вводы жилых многоквартирных домов и общежитий;
общественные и административные здания (офисы, школы, торговые центры);
производственные и складские помещения;
объекты инженерной инфраструктуры — насосные, тепловые пункты, котельные.

Основные технические характеристики

Параметр	Значение
Номинальное напряжение	380/220 В
Номинальная частота	50 Гц
Номинальный ток ввода	100–630 А
Кратковременно выдерживаемый ток КЗ	до 10 кА (1 с)
Система заземления	TN-C, TN-S, TN-C-S
Степень защиты оболочки	IP31 (по заказу — до IP54)
Климатическое исполнение	УХЛ4, УХЛ3 по ГОСТ 15150
Способ обслуживания	одностороннее
Нормативный документ	ГОСТ 32396-2013

Исполнения и комплектация

панели вводные, распределительные, вводно-распределительные, в том числе с блоком АВР;
степень защиты IP31 для установки в электропомещениях, IP54 — для помещений с тяжёлыми условиями;
климатическое исполнение УХЛ4 (отапливаемые помещения) или УХЛ3;
установка напольная, на закладную раму или швеллерное основание;
учёт — счётчики прямого или трансформаторного включения по заданию заказчика.

В комплект поставки входят собранное и испытанное устройство, паспорт, однолинейная схема, комплект ключей и монтажных элементов. Возможна сборка на аппаратах различных производителей по спецификации проекта.

Типовые габаритные размеры панелей

Исполнение	Ток ввода	Габариты В×Ш×Г, мм
Панель вводная однодверная	до 250 А	1700×800×450
Панель вводная однодверная	до 400 А	2000×800×450
Панель вводно-распределительная	до 630 А	2000×800(1000)×450
Панель распределительная	до 400 А	2000×800×450

Параметры ориентировочные и уточняются по опросному листу и техническому заданию заказчика.
