Главный распределительный щит (ГРЩ)

Главный распределительный щит (ГРЩ) — низковольтное комплектное устройство, устанавливаемое на вводе объекта после силовых трансформаторов 10(6)/0,4 кВ или дизель-генераторных установок. ГРЩ обеспечивает приём, распределение электроэнергии, защиту линий от перегрузок и коротких замыканий, коммерческий и технический учёт, а при нескольких вводах — секционирование и автоматический ввод резерва.

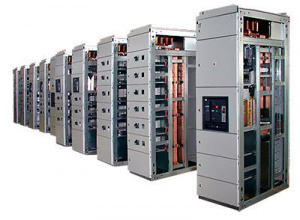

Щиты изготавливаются по ГОСТ 32397-2013 и ГОСТ IEC 61439-1 на номинальные токи сборных шин от 630 до 6300 А. Конструкция — секционная: каркасные шкафы из оцинкованной стали объединяются в ряд общей шинной магистралью. Сборные и распределительные шины — медные, с расчётом на электродинамическую и термическую стойкость при токах КЗ до 100 кА.

Вводные и секционные аппараты — воздушные автоматические выключатели выкатного или стационарного исполнения с моторным приводом, отходящие линии — на автоматических выключателях в литом корпусе. Предусматривается внутреннее секционирование оболочки (формы разделения до 4b) для безопасного обслуживания под нагрузкой.

ГРЩ применяются в качестве главных щитов промышленных предприятий, торговых и офисных центров, логистических комплексов, объектов здравоохранения, центров обработки данных и жилых комплексов — везде, где требуется распределение мощности от одного или нескольких трансформаторов 0,4 кВ с высокими токами КЗ и резервированием питания.

• одно-, двух- и многосекционные схемы с секционными выключателями и АВР;

• вводные аппараты стационарного или выкатного исполнения;

• степень защиты IP31 для электрощитовых, IP54 — для производственных помещений;

• климатическое исполнение УХЛ4, обслуживание одно- или двухстороннее;

• опции — приборы АСКУЭ, многофункциональные измерители, устройства плавного пуска и компенсации реактивной мощности в составе щита.

Поставка включает собранные и испытанные секции с межсекционными шинными перемычками, протоколы приёмо-сдаточных испытаний, паспорт, однолинейные схемы и схемы вторичных цепей. Сборка выполняется по проекту заказчика на аппаратуре согласованных производителей.

Параметры ориентировочные и уточняются по опросному листу и техническому заданию заказчика.
