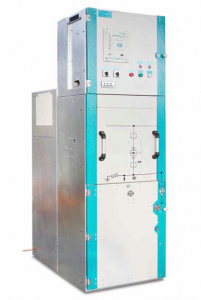

КРУ — комплектное распределительное устройство 6–35 кВ

Комплектное распределительное устройство (КРУ) — распределительное устройство из шкафов полной заводской готовности с встроенными коммутационными аппаратами, устройствами защиты, автоматики, измерения и учёта, предназначенное для приёма и распределения электроэнергии трёхфазного переменного тока напряжением 6–35 кВ частотой 50 Гц. Шкафы изготавливаются в соответствии с требованиями ГОСТ 14693-90.

Шкаф КРУ разделён металлическими перегородками на отсеки: выкатного элемента, сборных шин, кабельных присоединений и релейный. Вакуумный выключатель размещается на выкатном элементе, что обеспечивает быструю замену аппарата и безопасное обслуживание — при выкатывании тележки шторочный механизм автоматически закрывает доступ к неподвижным контактам. Предусмотрен полный набор оперативных блокировок и клапаны сброса избыточного давления при дуговом КЗ.

Релейная защита и автоматика выполняются на микропроцессорных терминалах с функциями МТЗ, токовой отсечки, ЗМН, АПВ, АВР и дуговой защиты; по требованию заказчика — интеграция в АСУ ТП по протоколам Modbus или МЭК 61850.

• распределительные устройства 6–35 кВ понизительных подстанций 35–110 кВ;

• главные понизительные подстанции (ГПП) промышленных предприятий;

• распределительные пункты городских и сетевых компаний;

• объекты генерации, в том числе схемы выдачи мощности;

• объекты нефтегазодобычи, металлургии и горнодобывающей отрасли.

Варианты исполнения:

• по способу установки — внутренняя (в здании РУ) или наружная в утеплённом блок-модуле (КРУН);

• по обслуживанию — одностороннее или двухстороннее;

• по назначению шкафа — ввод, отходящая линия, секционный выключатель, секционный разъединитель, трансформатор напряжения, ТСН, учёт;

• степень защиты IP31, IP41; климатическое исполнение У3, УХЛ3 (для КРУН — У1, УХЛ1) по ГОСТ 15150-69;

• оперативный ток — переменный 220 В или постоянный 220 (110) В.

В комплект поставки входят: шкафы КРУ согласно опросному листу, выкатные элементы с вакуумными выключателями, шинные мосты и переходные шкафы, тележка для выкатки, комплект ЗИП, эксплуатационная документация.

Параметры ориентировочные и уточняются по опросному листу и техническому заданию заказчика.
