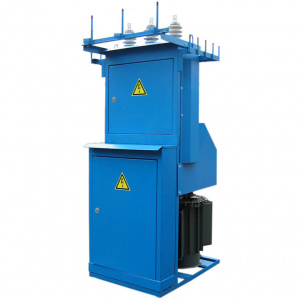

Мачтовая трансформаторная подстанция (МТП)

Мачтовая трансформаторная подстанция (МТП) — однотрансформаторная подстанция открытой установки, оборудование которой монтируется на конструкции, закреплённой на одной или двух стойках железобетонных опор ВЛ. Предназначена для приёма электроэнергии напряжением 6(10) кВ от воздушной линии, преобразования в напряжение 0,4 кВ и питания небольших потребителей. Все токоведущие части расположены на высоте, недоступной для случайного прикосновения, поэтому подстанция не требует ограждения и фундамента.

На стороне высокого напряжения устанавливаются разъединитель (на ближайшей опоре ВЛ), высоковольтные предохранители ПКТ и ограничители перенапряжений ОПН. Силовой трансформатор ТМГ мощностью 16–250 кВА размещается на монтажной площадке. Распределение по стороне 0,4 кВ выполняется через шкаф РУНН с вводным рубильником, автоматическими выключателями отходящих линий и счётчиком учёта.

Подстанция поставляется комплектом металлоконструкций и оборудования максимальной заводской готовности; монтаж сводится к установке стоек, сборке площадки и подключению линий.

• электроснабжение сельских населённых пунктов и фермерских хозяйств;

• питание садовых товариществ и коттеджных посёлков;

• небольшие производственные и складские объекты вдоль трасс ВЛ;

• насосные станции, объекты связи, освещение дорог;

• временное электроснабжение удалённых площадок.

Варианты исполнения:

• по конструкции — на одной стойке (СТП — столбовая, до 100 кВА) или на двух стойках (МТП, до 250 кВА);

• по числу отходящих линий 0,4 кВ — от 2 до 4, с уличным освещением или без;

• учёт — прямого включения или трансформаторного, с возможностью передачи данных в АИИС КУЭ;

• степень защиты шкафа РУНН — IP34, IP54; климатика У1, УХЛ1 по ГОСТ 15150-69.

В комплект поставки входят: металлоконструкции площадки и рамы, шкаф РУНН со счётчиком и автоматическими выключателями, предохранители ПКТ, ограничители перенапряжений ОПН на сторонах 6(10) и 0,4 кВ, силовой трансформатор ТМГ (по согласованию), крепёж и элементы заземления, эксплуатационная документация. Стойки опор в комплект поставки не входят и заказываются отдельно.

Параметры ориентировочные и уточняются по опросному листу и техническому заданию заказчика.
