КТПН — подстанция наружной установки, блочно-модульная

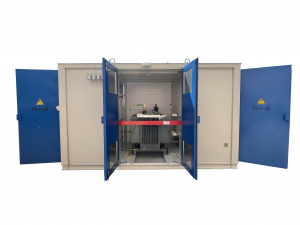

КТПН — комплектная трансформаторная подстанция наружной установки в блочно-модульном исполнении, предназначенная для приёма, преобразования и распределения электроэнергии напряжением 6(10)/0,4 кВ на открытых площадках без строительства капитального здания. Подстанция размещается в утеплённом металлическом блок-модуле контейнерного типа или в корпусе из сэндвич-панелей толщиной 50–100 мм.

Блок-модуль представляет собой сварной каркас из гнутых стальных профилей с наружной обшивкой профилированным листом и антикоррозионным полимерным покрытием. Внутри выделены отсеки УВН, трансформаторный отсек и отсек РУНН с раздельными дверями и блокировками, исключающими доступ к токоведущим частям под напряжением. Предусмотрены электрообогрев, освещение и естественная вентиляция трансформаторного отсека.

Подстанция поставляется в полной заводской готовности: на объекте модуль устанавливается на фундаментные блоки или свайное основание, после чего подключаются кабельные линии. Возможна поставка двухтрансформаторных подстанций из нескольких стыкуемых модулей.

• электроснабжение месторождений нефти и газа, кустовых площадок;

• питание удалённых промышленных и инфраструктурных объектов;

• электроснабжение посёлков, коттеджных застроек, объектов ЖКХ;

• карьеры, горно-обогатительные предприятия, лесозаготовка;

• объекты в районах с холодным климатом, включая Крайний Север.

Варианты исполнения:

• корпус — металлический утеплённый (киоскового типа) или из сэндвич-панелей (блочно-модульный);

• схема — тупиковая или проходная, одно- или двухтрансформаторная с АВР;

• обслуживание — наружное (через двери отсеков) или с коридором обслуживания;

• степень защиты IP34, IP54; климатика У1, УХЛ1 по ГОСТ 15150-69;

• аппараты УВН — выключатель нагрузки ВНА с предохранителями или вакуумный выключатель.

В комплект поставки входят: блок-модуль с системами обогрева и освещения, УВН, силовой трансформатор (по согласованию), РУНН, узел коммерческого учёта, заземляющие устройства в пределах модуля, эксплуатационная документация и монтажный комплект.

Параметры ориентировочные и уточняются по опросному листу и техническому заданию заказчика.
