КТП — комплектная трансформаторная подстанция 25–2500 кВА

Комплектная трансформаторная подстанция (КТП) — электроустановка полной заводской готовности, предназначенная для приёма электрической энергии трёхфазного переменного тока напряжением 6 или 10 кВ, преобразования её в напряжение 0,4 кВ и распределения по потребителям. Подстанция изготавливается в соответствии с требованиями ГОСТ 14695-80 и поставляется в собранном виде — на объекте выполняются только установка на фундамент и подключение кабельных линий.

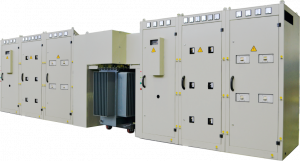

Конструктивно КТП состоит из устройства высокого напряжения (УВН), силового трансформатора и распределительного устройства низкого напряжения (РУНН). Корпус выполняется из листовой стали толщиной 1,5–2 мм с порошковым полимерным покрытием. Компоновка — однорядная или двухрядная, с воздушным или кабельным вводом на стороне высокого напряжения.

В качестве силовых применяются масляные трансформаторы типов ТМ, ТМГ или сухие трансформаторы ТСЛ (ТСЗ) мощностью от 25 до 2500 кВА. Схема и состав коммутационных аппаратов УВН и РУНН определяются опросным листом заказчика.

• электроснабжение промышленных предприятий и производственных площадок;

• питание объектов жилищного и гражданского строительства;

• электроснабжение сельскохозяйственных объектов и насосных станций;

• временное электроснабжение строительных площадок;

• питание объектов нефтегазового комплекса и карьеров.

Варианты исполнения:

• по типу установки — внутренняя, наружная (в утеплённой оболочке), киосковая;

• по числу трансформаторов — однотрансформаторная или двухтрансформаторная (с АВР на стороне 0,4 кВ);

• по типу ввода ВН — тупиковая или проходная, кабельный или воздушный ввод;

• степень защиты — IP23, IP31, IP54;

• климатическое исполнение — У1, У3, УХЛ1 по ГОСТ 15150-69.

В комплект поставки входят: устройство ВН с коммутационными аппаратами (выключатель нагрузки, предохранители), силовой трансформатор (по согласованию), РУНН с автоматическими выключателями отходящих линий, приборы учёта электроэнергии, шкаф собственных нужд, паспорт, руководство по эксплуатации и комплект монтажных частей.

Параметры ориентировочные и уточняются по опросному листу и техническому заданию заказчика.
