ПКУ — пункт коммерческого учёта электроэнергии

Пункт коммерческого учёта (ПКУ) — комплектное устройство для измерения и коммерческого учёта активной и реактивной электроэнергии в сетях трёхфазного переменного тока напряжением 6(10) кВ на границе балансовой принадлежности между сетевой организацией и потребителем. Установка ПКУ позволяет вести расчёты по стороне высокого напряжения без учёта потерь в трансформаторе и линии потребителя.

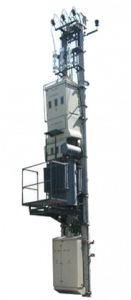

Конструктивно ПКУ состоит из высоковольтного модуля с измерительными трансформаторами тока и напряжения (или комбинированными трансформаторами), устанавливаемого на опоре ВЛ или отдельной стойке, и низковольтного шкафа учёта со счётчиком, испытательной коробкой и автоматикой. Шкаф учёта размещается на высоте, удобной для съёма показаний, и запирается с возможностью опломбирования.

Применяются счётчики трансформаторного включения класса точности 0,5S с профилем нагрузки и интерфейсами GSM/GPRS, RS-485 для передачи данных в АИИС КУЭ сетевой организации.

• учёт электроэнергии на границе раздела сетей 6(10) кВ сетевой организации и потребителя;

• технологическое присоединение новых потребителей к ВЛ 6(10) кВ;

• учёт на отпайках воздушных линий к КТП потребителей;

• контроль потерь и построение систем АИИС КУЭ в распределительных сетях.

Варианты исполнения:

• по способу установки — на существующей опоре ВЛ, на отдельной стойке (СВ-95, СВ-110) или в составе КТП;

• по схеме измерения — двухэлементная (два ТТ и два ТН) или трёхэлементная (три ТТ и три ТН);

• с коммутационным аппаратом (разъединитель РЛНД, выключатель нагрузки, реклоузер) или без него;

• степень защиты шкафа учёта IP54; климатика У1, УХЛ1 по ГОСТ 15150-69, с обогревом отсека счётчика.

В комплект поставки входят: высоковольтный измерительный модуль, шкаф учёта со счётчиком и испытательной коробкой, ограничители перенапряжений ОПН, кронштейны и траверсы для монтажа, соединительные кабели, паспорт и руководство по эксплуатации.

Параметры ориентировочные и уточняются по опросному листу и техническому заданию заказчика.
